双联RCA音频接口接插件结构设计

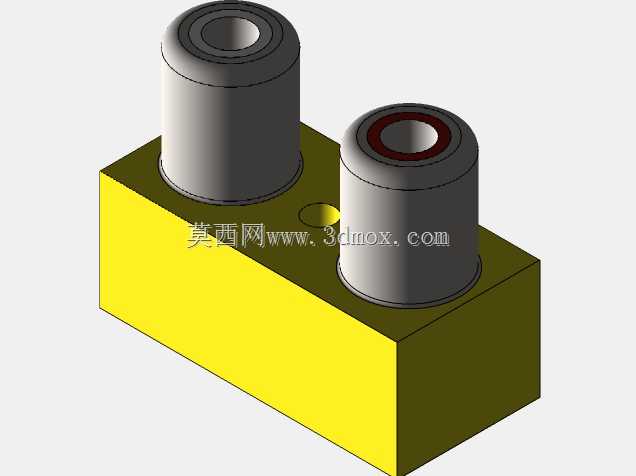

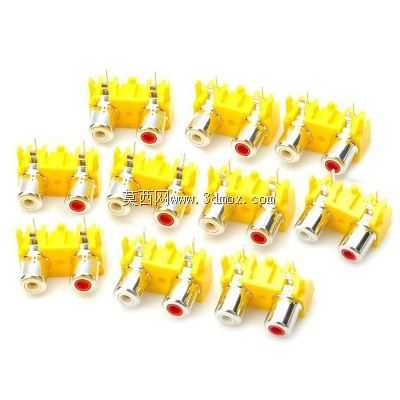

日常接触的消费类音视频设备里，RCA接口是普及率极高的模拟信号传输部件，这套双联同组的RCA端子，主要面向桌面音频功放、老式影音播放器、车载影音改装单元、机顶盒这类需要集中布置多路模拟音视频信号输入输出的场景，相比单颗独立安装的RCA座，双联一体的结构能大幅减少PCB板上的定位工序，也能避免多颗散件安装时出现的孔位偏移、接口间距不统一导致的插头干涉问题。从实际使用场景来看，这类黄色基座的RCA端子通常被定义为复合视频或者同轴数字音频传输通道，部分设备厂商也会用不同颜色的基座做声道区分，比如红色对应右声道、白色对应左声道，同结构不同配色的端子可以直接通用安装孔位，不用单独调整PCB布线和外壳开孔尺寸，能有效降低整机的物料管理成本。设计这类接插件的时候，首先要考虑的是插拔寿命，内部的信号接触件采用铜合金镀镍打底再镀银的结构，既能保证信号传输的低阻抗特性，也能抵御日常使用中的氧化问题，接触弹片的开口角度做了12度的内收设计，公头插入时能提供均匀的环抱接触力，不会出现多次插拔后接触松垮、信号断续的问题，插拔力控制在15N到25N之间，既不会因为太紧导致用户插拔费力，也不会因为太松出现插头自行脱落的情况。绝缘基座采用的是黄色改性PP注塑材质，阻燃等级达到UL94-V0，能满足电子设备内部的防火安全要求，基座上的定位柱和PCB安装孔是过盈配合设计，过盈量控制在0.1mm，过波峰焊的时候不会出现基座浮高、偏移的问题，两个接口的中心距严格控制在14.3mm，和行业通用的RCA插头外径匹配，相邻插头插入后不会出现外壳干涉，哪怕是带金属屏蔽壳的成型RCA插头，也能顺利同时插合。安装边界上，这类端子属于PCB卧式插装结构，引脚伸出基座底部的长度是3.2mm，刚好适配1.6mm厚度的常规FR4PCB板，波峰焊后焊脚露出PCB背面的长度控制在1mm到1.5mm，不会出现焊脚过长和设备内部其他金属部件短路的风险，基座整体的高度距离PCB板面是11.2mm，设备外壳只需要开出对应直径8.2mm的圆孔，就能让接口端面和外壳表面齐平，不会出现接口凹陷或者突出过多影响外观的问题。从信号传输的设计角度考虑，每个RCA端子的外侧接地引脚和中心信号引脚之间的绝缘电阻大于1000MΩ，能有效避免不同通道之间的信号串扰，传输带宽可以覆盖0到100MHz的模拟信号范围，不管是传输复合视频信号还是同轴数字音频信号，都能满足信号损耗要求，不会出现画面重影、音频底噪过大的问题。另外基座上设计的防呆卡扣，在插装到PCB上的时候能快速识别安装方向，不会出现引脚插反导致的布线错位，生产线上的作业人员不需要额外核对方向标识，就能快速完成插件工序，能有效提升整机组装的效率。很多影音设备改装场景里，这类双联RCA端子也是替换维修的常用配件，因为安装孔位是行业通用尺寸，只要引脚定义一致，就能直接替换不同厂商生产的同规格端子，不用重新打磨开孔或者修改PCB走线，维修替换的适配性很强。在做三维建模的时候，特意把内部接触弹片的弧度、基座上的注塑脱模斜度、引脚的倒角都做了还原，不管是做设备结构的干涉检查，还是做整机装配的模拟，都能直接调用这个模型，不用再反复测量实物尺寸调整参数，能减少结构设计阶段的重复工作量。
