实验室用香蕉母接头连接器结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:331026
  • 实验室用香蕉母接头连接器结构设计
  • 实验室用香蕉母接头连接器结构设计
  • 实验室用香蕉母接头连接器结构设计
  • 实验室用香蕉母接头连接器结构设计

在常规实验室电气测试、教学实验台搭建、小型弱电设备接线场景里,这类香蕉母接头是使用频率极高的基础连接部件,很多刚接触结构设计的工程师容易忽略这类小零件的设计细节,实际它的配合精度直接影响接线的导通稳定性、插拔寿命以及现场使用的安全性。从实际使用场景出发,这类接头主要适配标准4mm直径的香蕉公插,多用于实验台电源输出端、测试仪器信号转接端口、学生实验电路的快速接线节点,不需要额外拧线或者焊接,靠插合面的弹性接触就能实现稳定导通,能大幅提升实验接线的效率,避免每次接线都要剥线压接的繁琐流程。

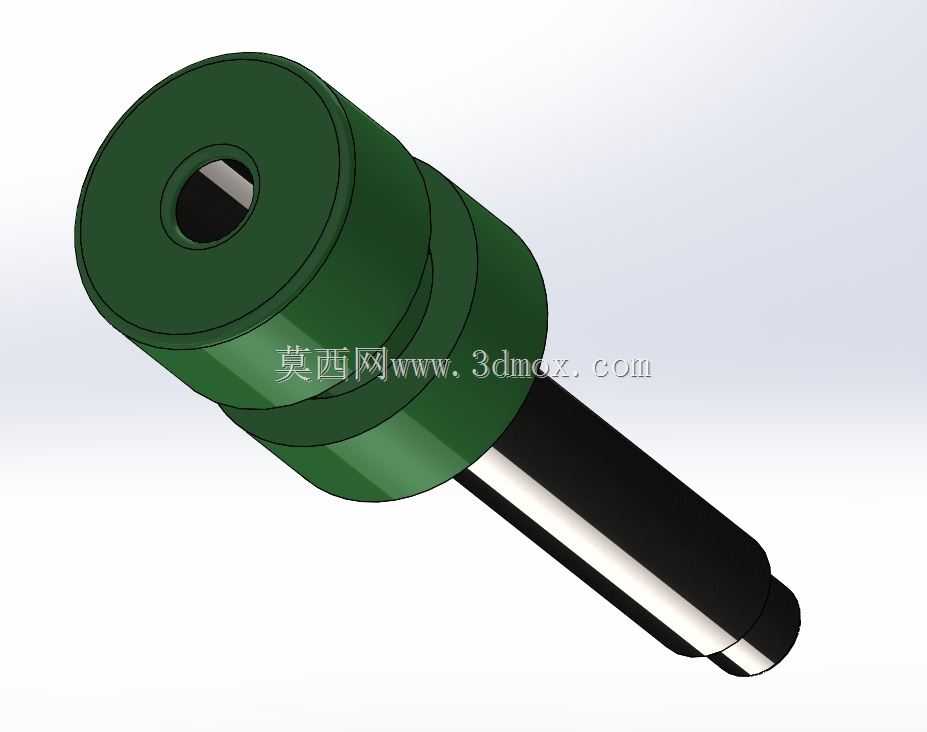

设计这类接头的时候,首先要考虑的是插合段的配合公差,母端的插孔内部需要预留弹性接触结构的安装空间,不能直接做成光孔,否则多次插拔后会出现接触松动、接触电阻变大的问题,轻则测试信号漂移,重则接头发热留下安全隐患。本次设计的接头主体采用阶梯轴式的绝缘外壳结构,外层绝缘段做了三级台阶设计,最靠近插孔端的大直径台阶主要作为插拔时的受力握持位,直径比中段大6mm左右,手指插拔的时候有足够的施力面,不会因为接头表面光滑出现打滑;中间段的台阶主要作为安装限位,在面板安装场景下,这个台阶可以抵在安装面板的外侧,配合尾部的固定结构就能把接头牢牢固定在面板开孔上,不需要额外打胶或者加复杂的固定件;最靠近尾部插杆的小直径台阶是过渡段,衔接绝缘外壳和尾部的金属导电杆,避免绝缘层和金属杆衔接处出现应力集中,提升整体结构的抗弯折能力。

尾部的金属导电杆做了两段直径设计,靠近绝缘外壳的部分直径更大,作为和内部导电夹片的连接基座,末端做了小直径的收窄和圆角处理,方便插入对应的接线座或者焊线孔,不需要修磨就能顺利装配。绝缘外壳选用深绿色的绝缘材质,一方面是和实验室常见的红色、黑色接线端子做颜色区分,对应接地或者特定信号回路的接线标识,另一方面深色材质在长期使用后不容易显旧,耐实验室常见的酒精擦拭、轻微化学试剂溅落,不会轻易出现表面变色或者开裂的问题。

安装边界方面,这类接头如果是面板安装场景,适配的面板开孔直径和接头中段的直径匹配,安装后面板外侧露出的长度是最外侧大台阶的厚度加上插孔段的深度,不会突出面板过多,避免实验过程中被线缆勾到扯松;尾部在面板后侧露出的导电杆长度控制在合理范围,既方便接导线或者插对接座,又不会因为露出过长导致相邻接线端子之间的安全距离不足,出现短路风险。如果是作为线端接头使用,尾部导电杆可以直接压接或者焊接导线,绝缘外壳的尾部台阶可以作为热缩管的限位位,热缩管加热收缩后刚好抵在台阶处,能给导线和金属杆的连接位置提供应力释放,避免导线反复弯折后在焊根处断裂。

实际建模过程中,需要重点控制插孔内部的尺寸,插孔的入口处做了15度的导向倒角,公插插入的时候不需要完全对准就能顺利滑入,提升盲插操作的便利性;插孔内部的弹性接触槽宽度控制在0.8mm,既能保证接触片有足够的弹性抱紧公插,又不会因为槽宽过大导致接触片在多次插拔后出现塑性变形,失去抱紧力。绝缘外壳的所有棱角都做了R0.5的圆角处理,没有尖锐的边角,一方面是注塑生产的时候更容易脱模,减少注塑件的应力集中,另一方面日常使用的时候不会划伤操作人员的手,符合实验室用品的安全设计要求。

很多人觉得这类小接插件不需要精细化设计,实际在高校实验室、企业研发测试台的长期使用场景里,接头的插拔寿命、接触稳定性直接影响实验效率,劣质的香蕉接头往往插拔几十次就会出现接触不良,需要频繁更换,反而增加了运维成本。这个设计在结构上做了针对性的优化,绝缘外壳的壁厚控制在1.5mm,既有足够的机械强度,不会因为插拔时的握持力导致外壳开裂,又不会因为壁厚过大造成整体尺寸冗余,节省安装空间。内部的导电部件和绝缘外壳之间采用过盈配合加卡位凸点的固定方式,不会出现多次插拔后导电部件和绝缘外壳松脱、跟着公插一起被拔出来的问题,整体结构的可靠性完全能满足日常实验室大频次插拔的使用需求。
