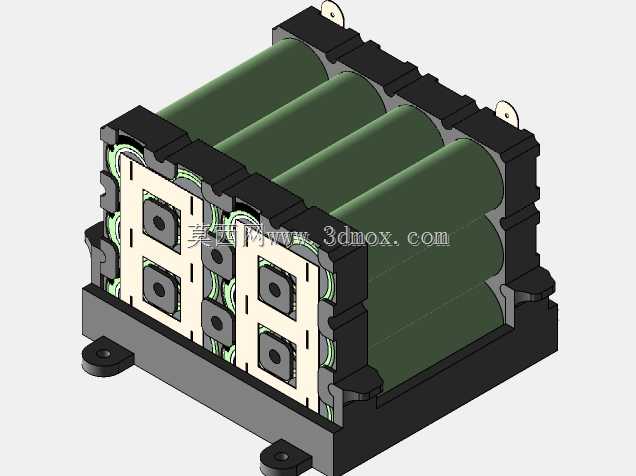

圆柱电芯12串组合动力电池组结构

这款12串圆柱电芯组合的动力供电结构，主要面向大载重航模、小型电动车辆、便携大功率储能设备等需要高电压直流供电的应用场景，能够为负载提供稳定的高压直流输出，适配常规通用充电器完成补能，无需定制专用充电设备即可完成电能补充，大幅降低了终端用户的使用门槛。在实际使用场景中，该电池组既可以为固定翼、多旋翼等大尺寸无人机提供飞行动力电源，也可作为小型电动代步车、模型车辆的车载动力源，还能搭载在便携户外作业设备上作为移动储能单元使用，适配多类需要高倍率放电的直流供电需求。从功能特性来看，该结构采用多颗圆柱电芯沿水平方向并排排布的布局，通过上下两端的绝缘固定支架完成单颗电芯的卡位约束，相邻电芯之间预留有均匀的散热间隙，能够在大电流放电过程中引导空气流通带走电芯产生的热量，避免热量堆积引发的电芯性能衰减问题；电芯串接部位采用金属连接片完成极耳的导通连接，连接片通过定位结构与支架卡合固定，能够避免设备运行过程中震动导致的连接片移位、虚接问题，保障供电回路的连接可靠性。在设计思路上，该结构优先考虑了组装便捷性与结构抗震性，两端的固定支架设置有对应电芯外径的弧形卡槽，组装时可直接将电芯卡入卡槽完成定位，无需额外涂胶固定即可实现电芯的径向约束；支架外侧设置有绝缘防护端板，端板上预留有连接片的安装定位槽，能够将带电连接部位完全封闭在绝缘结构内部，避免使用过程中金属异物触碰极间引发短路风险；电池组底部设置有一体化的安装底座，底座上延伸出带安装孔的固定耳座，可通过螺栓直接将整个电池组固定在设备的安装仓内，无需额外设计电池固定托架。从安装边界来看，整体结构采用规整的长方体布局，电芯排布紧凑，在保障12串电芯电压输出能力的前提下尽可能压缩了整体占用空间，底部安装耳座的孔位间距统一，能够适配多数航模、小型电动设备的电池仓安装尺寸，顶部设置的两个接线端子采用外露式设计，方便用户快速完成供电线路的接插与更换，整体结构兼顾了散热性能、结构强度与组装便利性，能够满足多类移动动力设备的供电安装需求。
