无人机载多传感万向光电吊舱结构

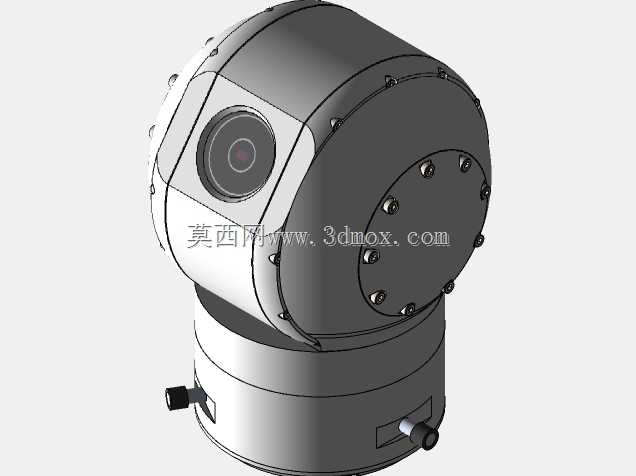

这款万向节光电载荷主要面向大型私人及军用无人机平台搭载使用，作为无人机执行任务时的核心感知部件，承担着目标探测、环境感知、测距定位、夜间作业等核心功能，能够在无人机高速飞行、姿态持续调整的过程中始终保持探测视轴的稳定，抵消机身震动、气流扰动带来的画面偏移与指向偏差，为地面操控端提供稳定清晰的观测画面与精准的距离参数。在实际应用场景中，该类载荷可适配边境巡逻、电力巡线、森林防火、地理测绘、搜救侦察等多种作业需求，夜视模块可在完全无光的夜间环境下捕捉热源信号，红外模块可识别温差变化排查隐蔽目标与隐患点，激光测距模块可快速获取目标与载机之间的精准距离，为航线规划、目标定位提供可靠的数据支撑。从产品设计思路来看，整体采用上下分体式结构布局，上部为球形光电转塔舱段，将光学镜头、传感模组、转向驱动结构整合在密封的球形舱体内，球形外壳能够有效降低飞行过程中的风阻，同时减少气流对舱体姿态稳定的干扰；下部为固定安装基座，预留了标准化的安装接口与走线通道，可快速适配不同型号无人机的载荷挂载位，基座侧面设置的调试接口可方便地面人员进行参数校准与功能调试。结构设计上采用多自由度万向转动架构，可实现水平方向360度连续旋转、俯仰方向大角度摆动，无观测盲区，舱体外壳采用轻量化高强度合金材质，兼顾结构强度与减重需求，密封结构可应对高空飞行时的低温、低压、潮湿等复杂环境，保证内部精密光学与电子元件稳定工作。安装边界方面，整体采用圆柱基座加球形转塔的紧凑构型，基座直径适配主流大型无人机的载荷仓挂载尺寸，整体重心落在安装轴线上，避免挂载后影响无人机的飞行配平，转动过程中无突出结构干涉，可在全角度转动范围内保持结构顺畅，不会与无人机机身、桨叶等部件发生剐蹭。内部走线采用滑环连通设计，避免连续旋转时出现线路缠绕问题，各传感模组采用共轴安装布局，保证不同探测模式下的视轴指向一致，减少多源数据融合时的校准误差，外壳的紧固螺栓采用沉头式设计，保持外表面流畅度，进一步降低风阻带来的功耗损耗。
