台锯用圆锯切削执行组件结构设计

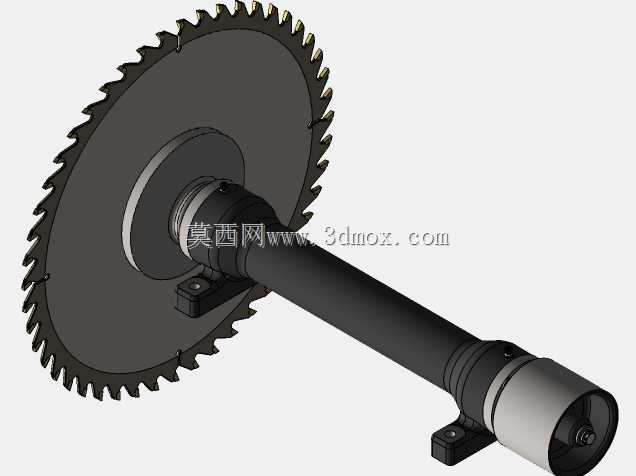

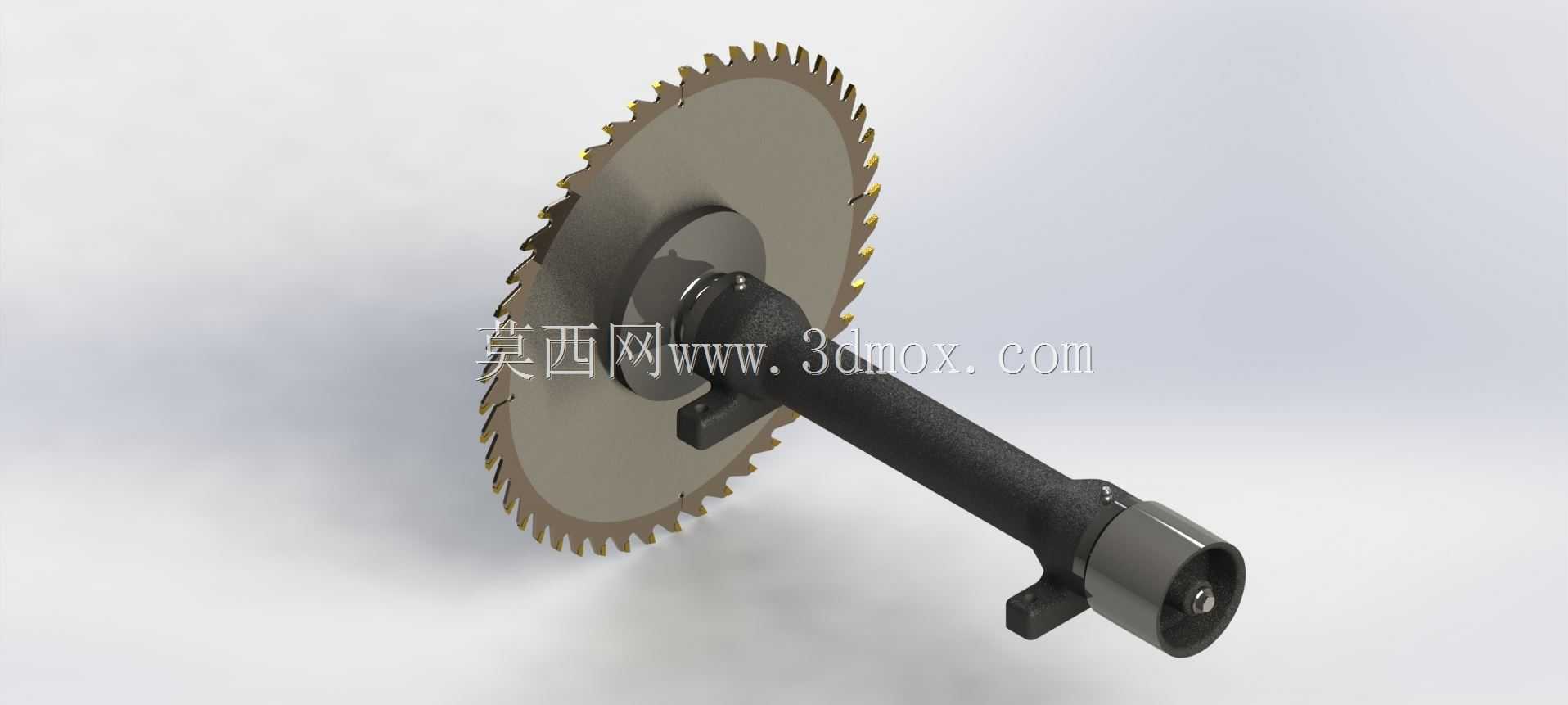

该圆锯组件为台式锯切设备的核心切削执行单元，主要面向小型木工加工作坊、五金维修站点、家装现场施工等场景的锯切作业需求，可适配台锯完成实木方料、人造板材、薄壁铝型材、小型塑料件的定长切断、坡口修边、直缝开料等加工工序，是台锯设备上直接接触工件、完成材料去除的核心功能部件。从实际使用场景来看，该组件安装在台锯工作台面下方的升降摆动支架上，锯片上部穿过工作台的预留锯缝伸出作业面，操作人员推送工件抵靠高速旋转的锯片即可完成锯切，相比手持圆锯，依托台锯的工作台定位与靠山导向，锯切的直线度更好、加工精度更高，作业过程中操作人员的手部距离高速切削区域更远，作业安全冗余更高，能够满足小批量定制加工、现场装修作业、维修改制加工等多场景的锯切需求。从功能特性来看，该组件集成了锯片夹持、主轴传动、安装定位、防护适配的多重功能，主轴部分采用高精度回转支撑结构，能够保障锯片高速旋转时的径向跳动控制在合理范围内，避免锯切过程中出现锯片偏摆、工件崩边、锯路过宽的问题；组件的夹持结构可适配常规孔径的圆锯片，操作人员可根据加工材料的不同，更换木工锯片、金属切割片、塑料切削片等不同类型的刀具，无需改动主体安装结构即可切换加工用途；组件的安装基座设置了标准化的连接孔位，可匹配市面主流小型台锯的安装支架尺寸，同时预留了与升降调节机构、角度摆动机构的连接接口，能够配合台锯实现锯切深度调节、锯切角度倾斜的功能，满足不同厚度工件、不同角度坡口的加工需求。从设计思路来看，该结构优先保障回转部件的刚性与动平衡性能，主轴采用阶梯轴设计，受力较大的安装位置做了轴径加粗处理，配合轴承位的高精度公差设计，既能够承受锯切过程中产生的径向切削力与轴向冲击力，也能减少高速旋转时的振动，降低作业噪音、延长锯片使用寿命；组件的整体布局采用同轴式设计，动力输入端与锯片安装端保持同轴，减少传动环节的动力损耗，同时让整体结构更加紧凑，减少在台锯内部的占用空间，给锯屑排出、防护挡板安装预留足够的空间；结构上做了装配工艺优化，各个零部件的连接位置均设计了便于拆装的结构，后期更换锯片、维护轴承时无需完全拆解整个组件，降低日常维护的操作难度。从安装边界来看，该组件的主体为长条形同轴结构，安装时需保证主轴轴线与台锯工作台面保持平行，锯片平面与工作台的纵向进给方向保持垂直，安装基座的连接孔位间距适配常规小型台锯的支架安装尺寸，整体安装后伸出工作台面的锯片高度可通过台锯的升降机构调节，最大可适配厚度不超过五十毫米的常规工件锯切，组件的外围尺寸预留了安装安全防护罩的空间，不会与台锯的护罩结构、分料刀结构产生运动干涉，能够满足常规台锯改装、配件替换、小型台锯整机装配的使用需求。
