带底座多孔骰子造型数控加工零件

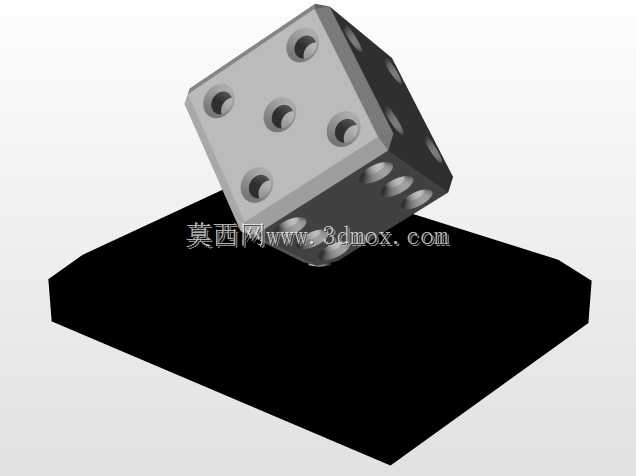

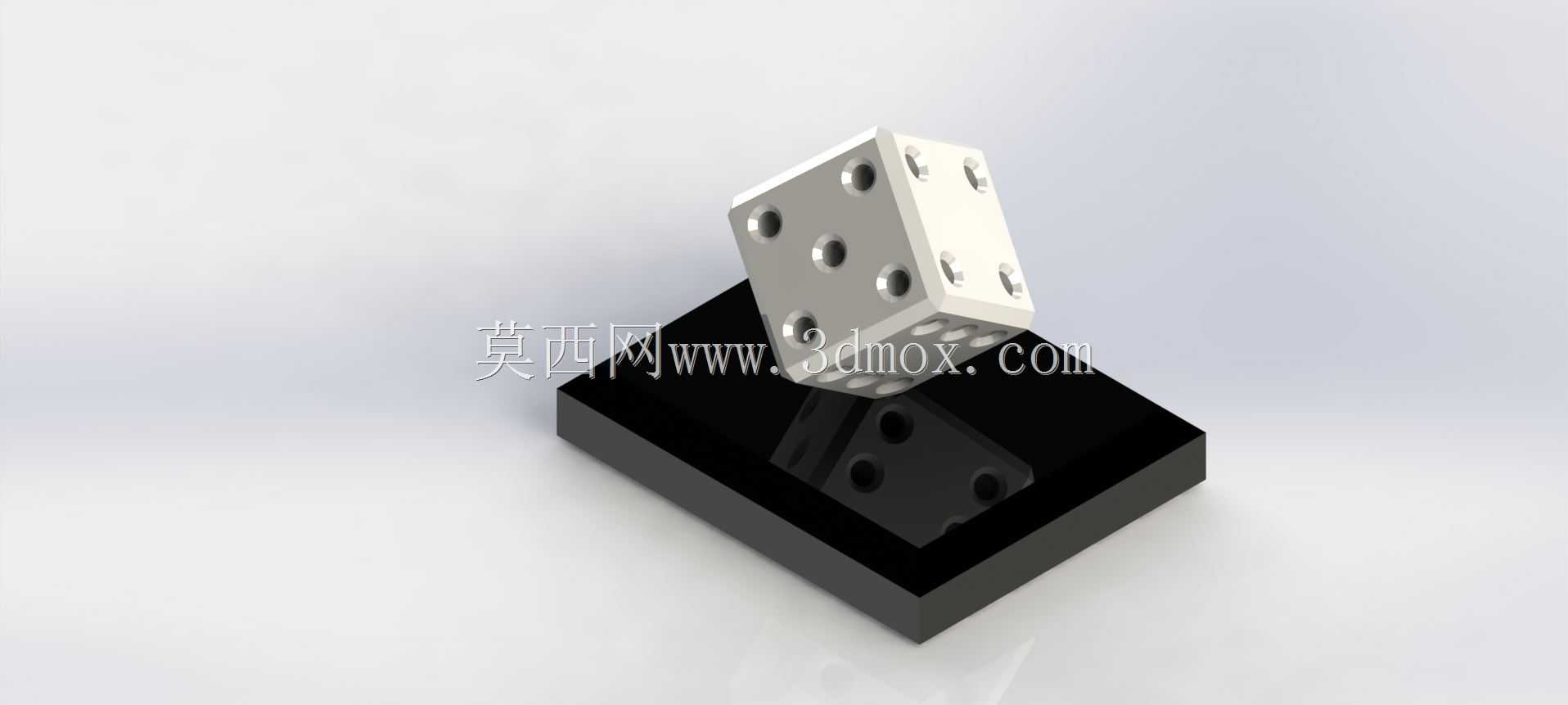

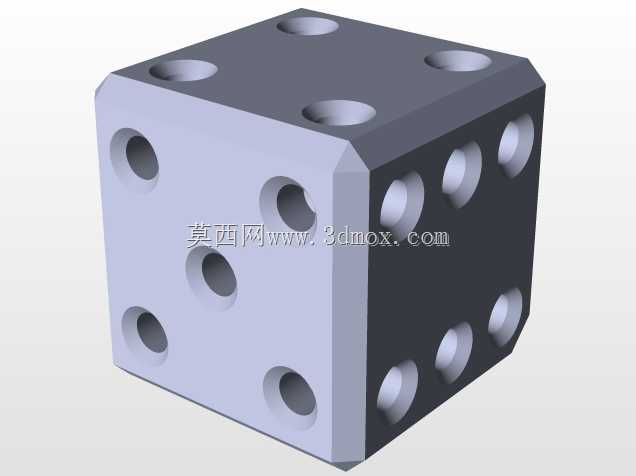

　　这个带底座的骰子造型零件，最初是为数控加工实训课程设计的实操考核样件，同时也可作为工装定位基准块、桌面工艺摆件使用，在职业院校数控实训车间、小型机加工坊的工艺验证环节都能见到这类结构的应用。从实际加工落地的角度看，零件分为上下两个装配单元，上部是标准正六面体骰子结构，六个面分别加工不同数量的沉孔，孔位严格对应常规骰子的点数排布，相邻面点数和为7的规则完全遵循，每个沉孔的孔口都做了微小倒角处理，避免加工后产生锐边割手，也能在作为定位块使用时减少孔边磕碰变形的概率。下部是方形承托底座，底座上表面开有与骰子下部轮廓匹配的定位凹槽，骰子嵌入凹槽后可实现无额外紧固件的稳定放置，底座底部做了0.2mm的平面度公差要求，

　　保证放置在工作台面上不会出现翘曲晃动。设计阶段首先确定了正六面体的边长基准，所有面的平行度、垂直度公差都控制在0.02mm以内，这是为了满足作为实训样件时，学员可以通过三坐标测量验证加工精度的需求，孔位的位置度公差设定为0.03mm，既符合常规数控铣床的加工精度能力，也能起到考核学员对刀、找正操作水平的作用。在加工工艺排布上，这类零件通常采用铝块或易切削钢作为毛坯，首先通过平口钳装夹铣出六面体基准，完成六个面的粗精加工后，再通过分度头或四轴转台依次加工各面的沉孔，最后单独加工底座的凹槽与外轮廓，装配时依靠过盈配合实现骰子与底座的固定，不需要额外粘接或紧固件，保证外观的整体性。作为实训样件使用时，这个零件可以覆盖数控铣加工中平面铣削、

　　孔加工、分度加工、精度检测多个核心技能点，学员从毛坯下料到最终成品检测的全流程操作都能通过这个零件完成训练；作为工装定位块使用时，六个面的不同孔位可以作为不同规格定位销的插接基准，在小型装配工位上实现工件的快速姿态调整定位；作为工艺摆件使用时，金属材质的加工质感加上规整的结构，也能直观体现数控加工的精度优势。设计过程中特意规避了薄壁、深孔等常规加工难点，所有孔的深度都不超过孔径的1.5倍，避免加工时出现断刀、孔壁粗糙度超标的问题，底座的边角做了R2的圆角处理，既减少加工时的应力集中，也能避免日常拿取时的磕碰损伤。零件的整体外轮廓尺寸控制在握持舒适的范围内，底座边长比上部骰子边长多出10mm左右，形成均匀的承托边，既保证放置稳定性，

　　也不会显得结构臃肿。在三维建模阶段，所有特征都采用全参数化设计，修改骰子边长、孔直径、底座厚度等参数时可以快速驱动模型更新，方便不同实训场景下调整加工难度，比如针对初级学员可以放大尺寸公差、加大孔径，针对进阶学员则可以缩小公差、增加孔的数量要求。需要注意的是，作为定位工装使用时，要保证骰子与底座配合面的表面粗糙度达到Ra1.6以下，减少配合间隙带来的定位误差，各沉孔的内径公差统一控制在H7级别，适配标准定位销的插接精度。
