彩色工字塑料头办公图钉结构设计

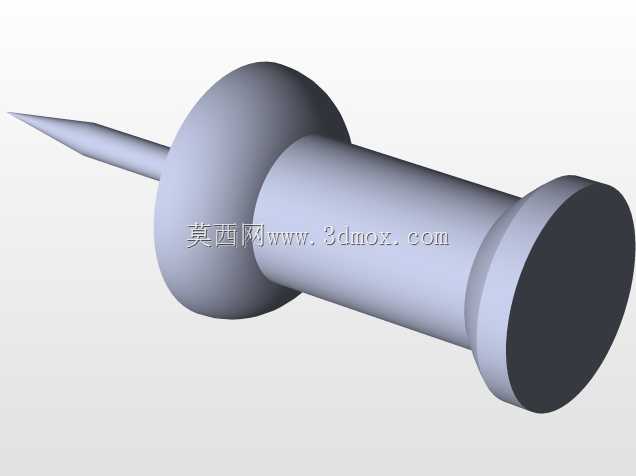

　　日常办公场景里，这类带彩色塑料头的工字图钉是软木板、公告栏固定纸质资料的核心小五金件，别看结构简单，实际设计时要兼顾握持施力、穿刺能力、固定可靠性还有使用安全性几个核心维度，很多新手建模时容易忽略细节，做出来的模型要么装配干涉，要么实际使用逻辑不通。先从实际使用场景拆解，这类图钉主要用在办公室公告栏、教室软木板、工作室样品展示板上，用来固定A4纸、便签、薄卡片、小样布料这类轻薄物料，使用时不需要额外工具，单手握持塑料帽就能把钢针按进软质基材里，拔除的时候也能直接捏住塑料帽横向施力拔出，不会像普通无头图钉那样容易扎手，也不会因为钉头太小陷入基材里难以取出。设计思路上，整体采用三段式结构，最上端是大直径的圆形按压帽，

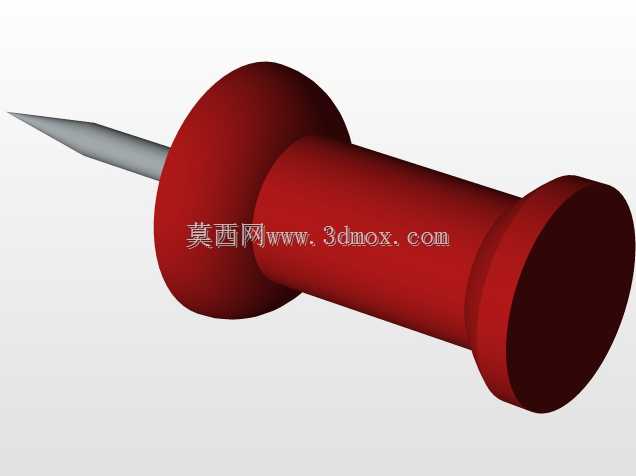

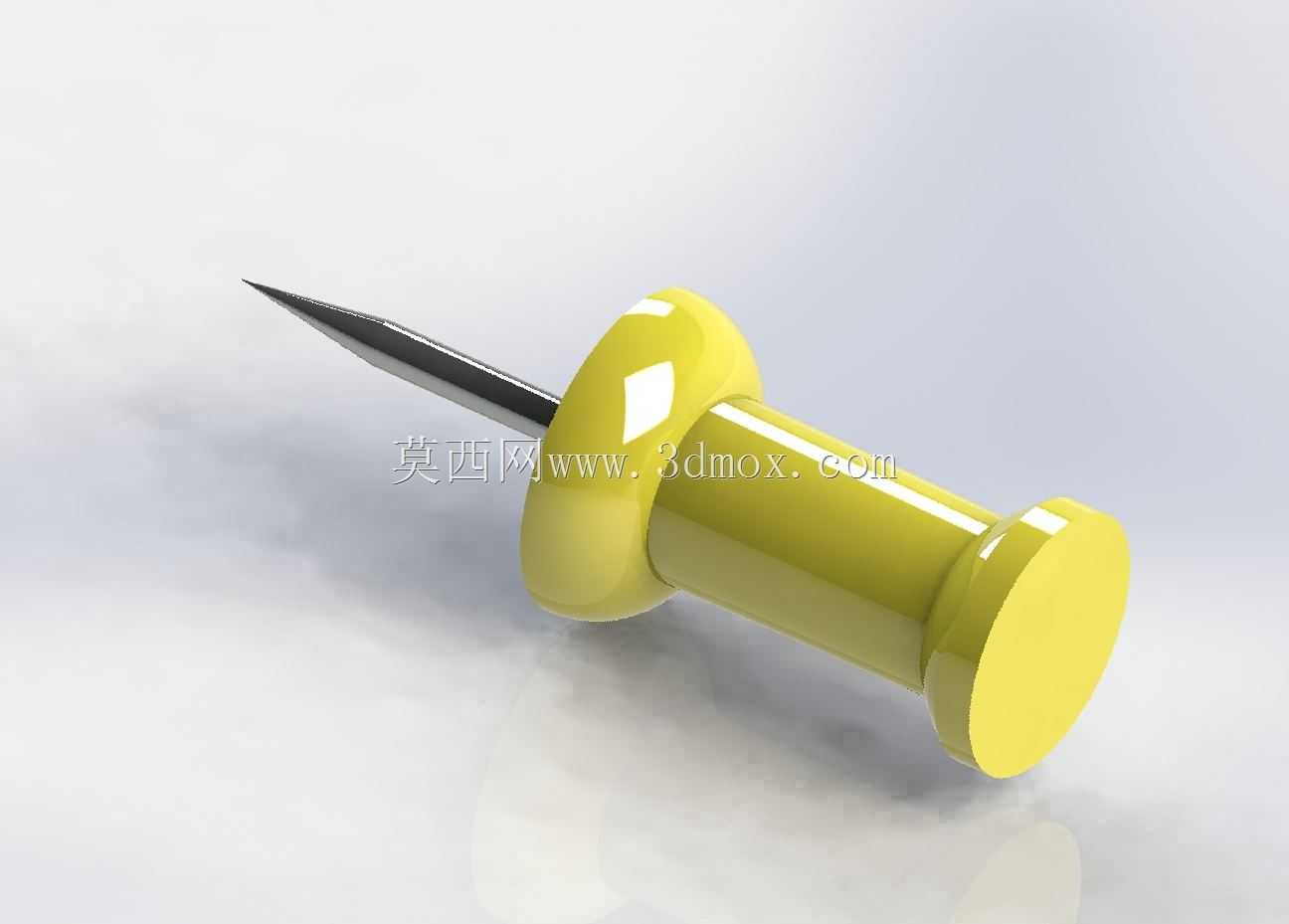

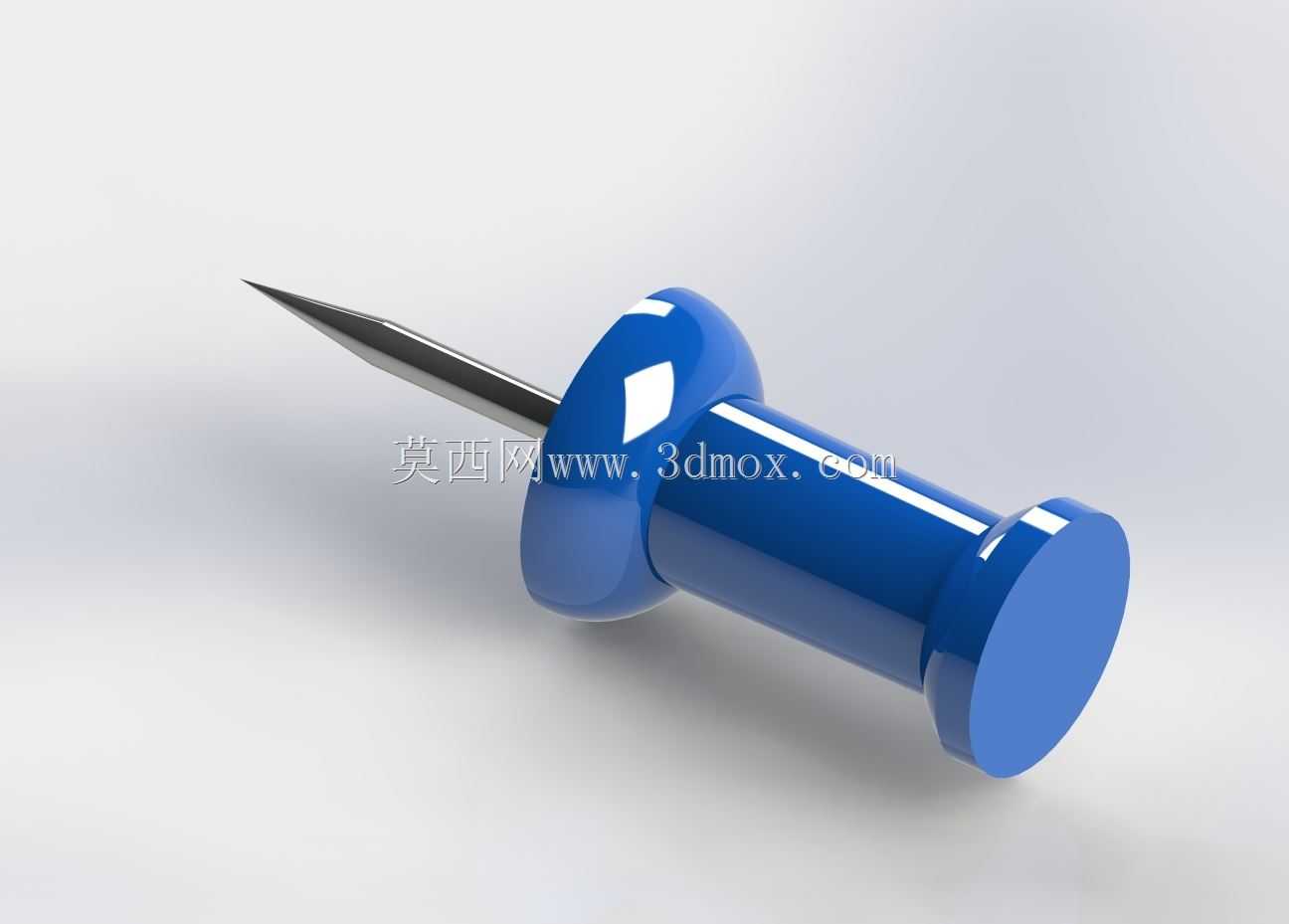

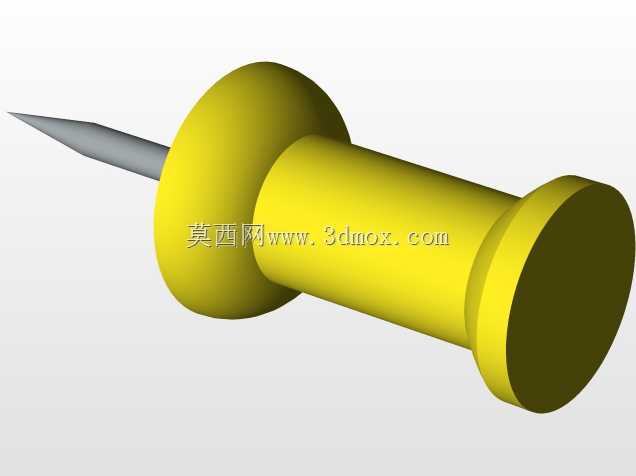

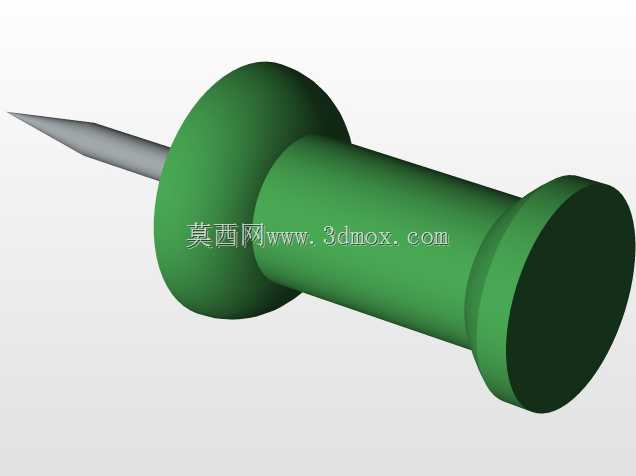

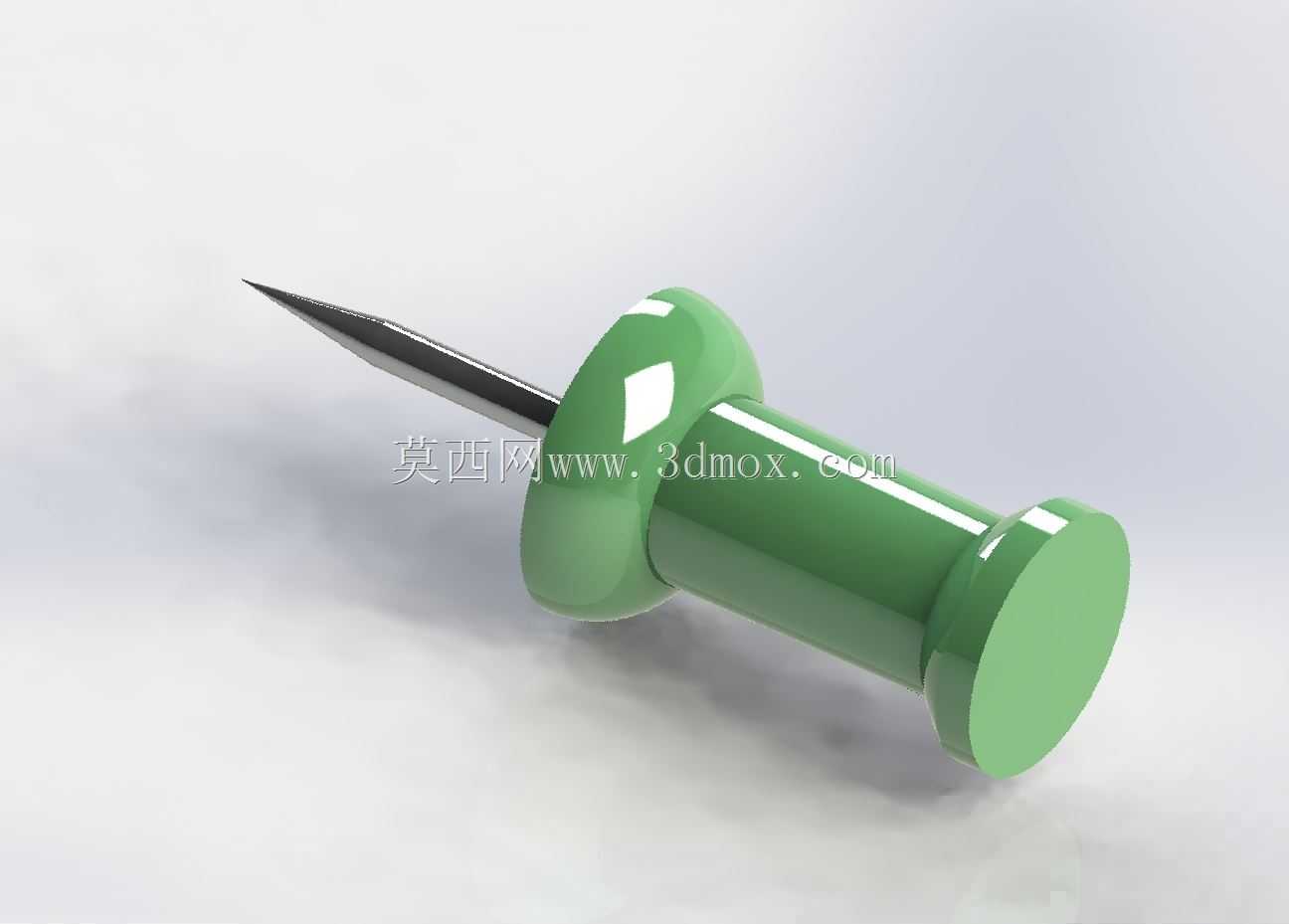

　　中间是过渡的圆柱握持段，下端是尖锐的钢针，三个部分同轴度要求很高，要是同轴度偏差超过0.2mm，按压的时候就会出现受力偏斜，钢针容易弯，还会导致固定的纸张翘边。塑料部分一般用ABS或者PP注塑成型，表面做亮面处理，图里的红色款是最常见的配色，实际生产中还有黄、蓝、绿等多种颜色，方便用户按资料分类用不同颜色图钉做区分，不用额外贴标签就能快速识别不同类别的公告内容。尺寸设计上，上端按压帽的直径一般在10mm左右，厚度2mm，边缘做R0.5的圆角，避免注塑时出现飞边，也能提升按压时的手指触感，不会硌手；中间的圆柱握持段直径在6mm左右，长度8mm，这个尺寸刚好适配成年人拇指和食指的捏持宽度，不管是按压还是拔除的时候都能有足够的施力面，

　　不会打滑；钢针部分采用冷轧碳钢制作，直径1.2mm，露出塑料部分的长度在11mm左右，针尖做30度的磨尖处理，这个角度的穿刺阻力最小，既能轻松穿透3-5张80gA4纸，又能保证刺入10mm厚的软木板后有足够的握持力，不会因为纸张自重滑落。钢针和塑料部分的连接采用注塑包胶工艺，钢针插入塑料段的长度有5mm，插入部分的钢针表面做滚花处理，增加和塑料的结合力，避免长期使用后钢针松动、从塑料头里脱落，这部分建模的时候要注意钢针和塑料件的过盈配合量，单边留0.1mm的包胶余量，既不会出现装配困难，也不会有松动间隙。很多人建模时容易把塑料头做成完全光滑的直圆柱，实际生产中，中间圆柱段和上端按压帽、下端限位凸台的衔接处都做了R1的过渡圆角，一方面是减少注塑时的应力集中，避免塑料件受冷开裂，另一方面也能提升握持的舒适度，不会有尖锐的棱角硌手。下端的限位凸台直径比中间圆柱段大1mm，厚度1.5mm，这个结构的作用是控制钢针刺入基材的深度，避免按压力度过大把整个塑料头都按进软木板里，同时拔除的时候这个凸台也能提供一个受力支点，用指甲或者薄卡片就能轻松撬起图钉，不用费力抠动整个塑料帽。使用边界上，这类图钉只适用于软木、EVA泡棉、KT板这类硬度低于邵氏A60的基材，不能用来钉硬木板、墙面或者金属板，不然钢针容易弯折甚至断裂，钢针的硬度设计在HRC40左右，既有足够的刚性穿刺纸张和软木，又有一定的韧性，不会因为轻微的侧向力就折断，避免断针飞溅伤人。

　　建模的时候要注意塑料件的拔模角度，整个塑料外表面沿出模方向做0.5度的拔模斜度，方便注塑脱模，不会出现粘模导致的零件表面拉伤。钢针的针尖部分要做圆滑过渡，不能有尖锐的毛刺，不然生产过程中容易扎伤操作人员，用户使用时也容易出现误伤。另外彩色塑料头的配色是在注塑原料里直接添加色母，成型后不需要额外喷漆，表面的光泽度能达到GU80以上，既美观又耐磨损，长期使用不会出现掉漆掉色的问题，不同颜色的图钉除了分类功能，也能让公告栏的视觉效果更清晰，不会因为全是金属色的图钉显得杂乱。实际装配验证的时候，要保证钢针和塑料头的同轴度，把图钉放在平面上滚动时不会出现明显的跳动，按压的时候受力均匀，不会出现钢针歪斜导致的固定不牢问题。这类小五金件虽然结构不复杂，但每个尺寸细节都对应实际使用的痛点，比如钢针长度太长的话，容易穿透软木板扎到后面的墙面或者人员，太短的话固定厚度不够，没法固定多张叠放的纸张；塑料帽直径太小的话，按压时压强太大，手指会有明显的痛感，太大的话又会增加材料成本，还会占用公告栏的过多空间，影响其他资料的张贴。
