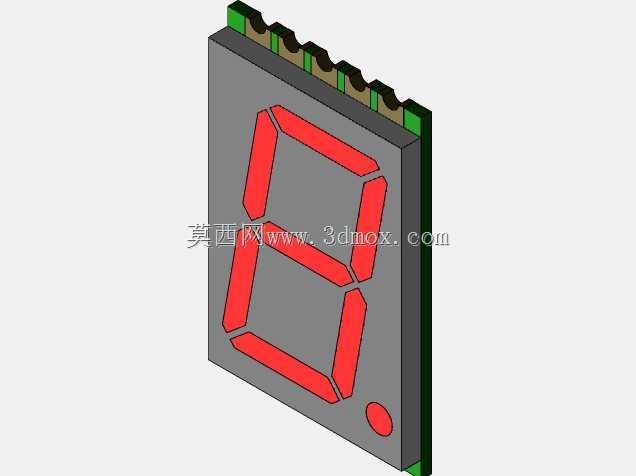

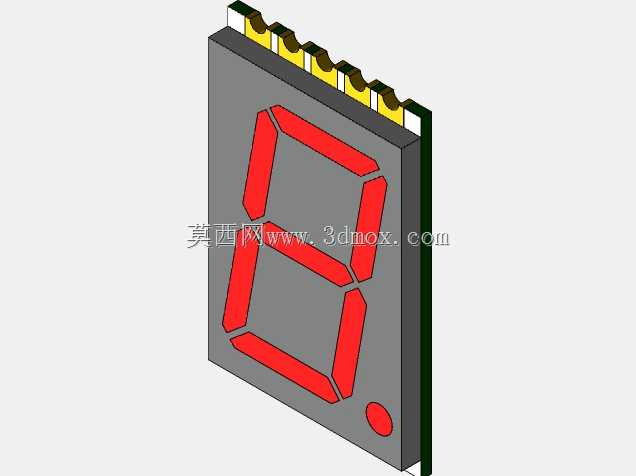

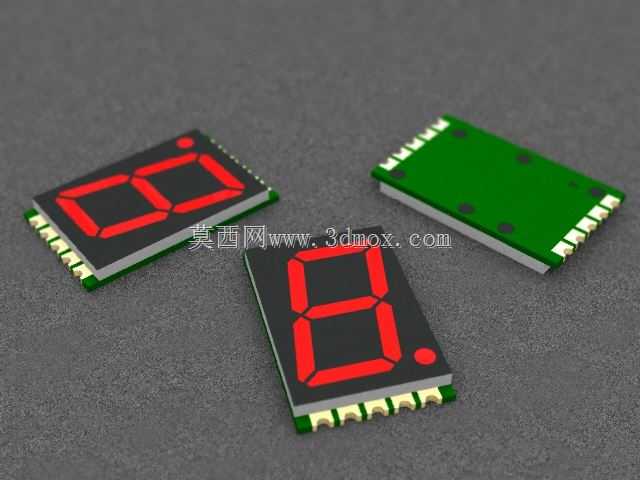

薄型表面贴装一位红色七段数码显示器件

这款薄型表面贴装一位七段红色显示器件，是电子整机产品中应用极为广泛的基础人机交互显示部件，在各类工业控制终端面板、小型消费电子数显模块、仪器仪表读数窗口、家电状态指示区、嵌入式开发实验板等场景中承担核心数字输出功能，可直观呈现0-9阿拉伯数字及部分自定义段码符号，帮助使用者快速读取设备运行参数、计数数值、状态编码等关键信息，相比传统插件式显示器件，其贴装结构适配当前主流的表面贴装生产工艺，能够大幅提升整机组装的生产效率，减少通孔加工环节，适配高密度PCB板的布局需求。

从产品功能特性来看，该显示器件采用红色发光段作为显示载体，发光段亮度均匀，红色光线在各类工业作业环境下都具备较好的辨识度，即使在环境光线存在一定干扰的车间场景中，也能让操作人员快速识别显示内容；器件采用共阴或共阳的标准段码引脚排布，段码定义符合行业通用规范，无需额外做驱动逻辑适配即可直接匹配常规的数码管驱动电路，降低下游产品的电路设计难度。

在设计思路层面，这款器件充分平衡了显示效果与安装空间的需求，将数字显示高度设定为17.78mm，这个尺寸既能够保证1-3米视距下的清晰认读，又不会占用过多的面板安装空间；整体外形采用规整的矩形结构，边角做了微小的圆弧过渡处理，避免生产贴装过程中器件边角磕碰造成封装损坏，同时背部引脚采用等间距排布的焊盘设计，焊盘尺寸经过优化，既保证焊接后的结构强度，又能减少连锡、虚焊等贴片生产常见不良问题。

从安装边界参数来看，器件整体外形尺寸控制在24x14.8x2.3mm，2.3mm的超薄厚度让它可以适配超薄型整机产品的结构设计，无论是嵌入薄型面板的安装槽内，还是直接贴装在PCB板上配合透光面板使用，都不会出现结构干涉问题；器件背部的定位标记清晰，贴装过程中可通过视觉识别设备快速定位极性方向，避免反向贴装造成的生产损耗，同时器件的封装材质具备较好的耐温性能，能够适配回流焊的高温生产流程，不会在焊接过程中出现封装变形、段码移位等质量问题。在实际应用中，这类一位显示器件既可以单独使用完成个位数的数值显示，也可以多颗并排拼接实现多位数字的组合显示，灵活适配不同的产品显示需求，是电子制造领域通用性极强的基础显示类零部件。
