贴片鸥翼型磁控簧片开关结构设计

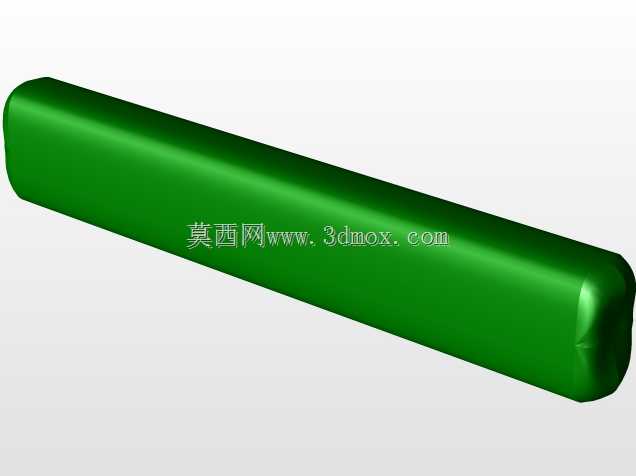

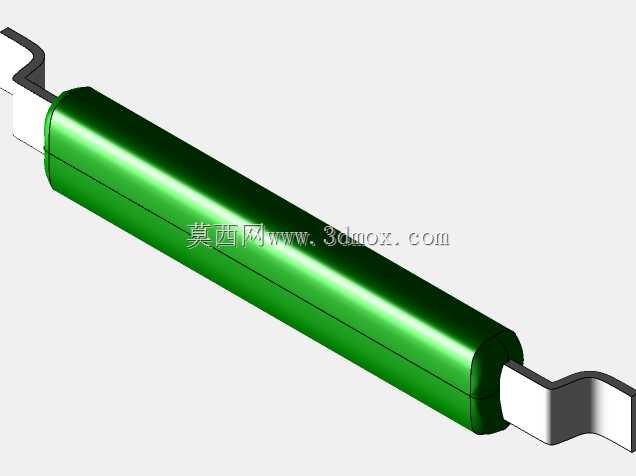

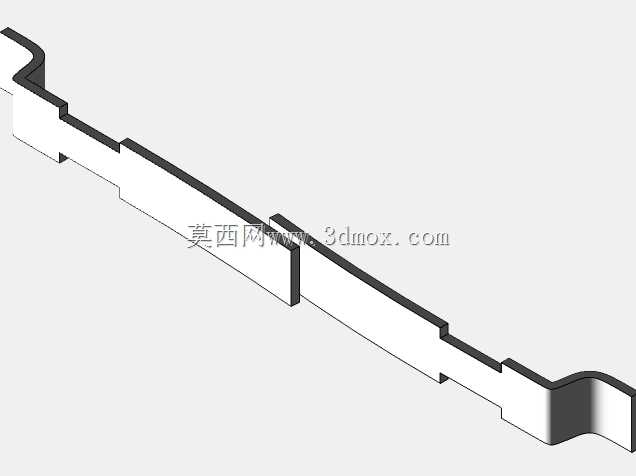

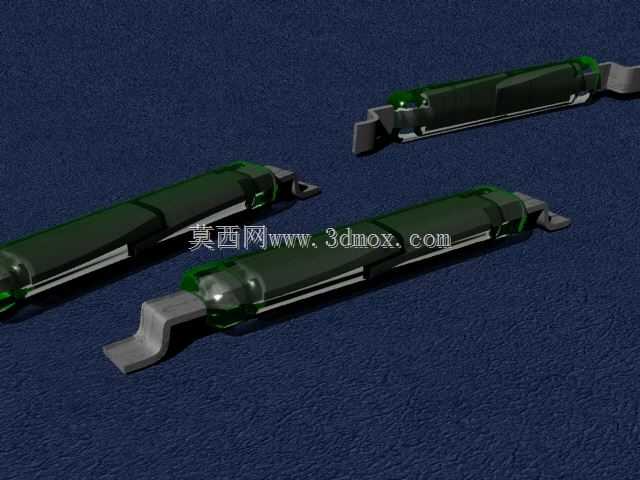

这款磁控簧片开关是面向PCB板载安装场景设计的无源触发元件，主要应用在消费电子、小型工控设备、智能传感模组的非接触式通断控制回路中，依靠外部磁场触发实现电路切换，无需直接机械按压接触，能有效避免机械磨损带来的寿命衰减问题，在翻盖设备位置检测、仓门开合感应、近距磁触发控制等场景中广泛使用。产品采用SPST-NO常开触点架构，常态下触点保持断开状态，当配套永磁体靠近到触发距离范围内时，簧片在磁场作用下吸合导通电路，磁场撤离后簧片依靠自身弹性复位断开，整个触发过程无机械摩擦损耗，触点密封在惰性气体填充的玻璃管内，隔绝外界粉尘、潮气、腐蚀性气体对触点的侵蚀，能在高湿度、多粉尘的复杂工况下保持稳定的通断性能。外形设计上采用长圆柱主体搭配两端鸥翼型贴片引脚结构，主体长度为15.75mm，直径2mm，引脚成型后整体安装高度为2.95mm，鸥翼引脚的弯折弧度严格匹配SMT回流焊工艺要求，引脚焊盘尺寸适配常规0805以上规格的PCB焊盘设计，安装时无需额外打孔，可直接通过表面贴装工艺完成焊接，兼容高速SMT产线的自动拾放流程，引脚的共面度控制在0.1mm以内，能有效避免贴装过程中的虚焊、立碑等工艺缺陷。设计过程中重点平衡了簧片的触发灵敏度与抗干扰能力，通过调整簧片的材质弹性系数与触点间隙，将触发磁感应强度控制在合理区间，既可以保证近距离磁场下的可靠触发，又能避免周边杂散磁场带来的误触发问题；两端引脚的弯折位置做了应力释放结构设计，能抵消焊接过程中热胀冷缩带来的应力拉扯，避免玻璃管主体受应力破裂；圆柱主体的封装结构做了圆角过渡处理，减少拾放过程中吸嘴的吸附漏气问题，同时也能避免尖锐边角对PCB阻焊层造成划伤。作为PCB上的小型电子控制元件，这款开关无需额外供电即可工作，导通接触电阻低，能承载小功率信号回路的通断需求，整体结构紧凑，安装占用PCB板面积极小，适合在空间受限的紧凑型电子设备中使用，相比传统机械轻触开关，具备更长的使用寿命与更高的环境适应性，在非接触式触发场景中能大幅降低设备的后期维护成本，提升整机运行的可靠性。
