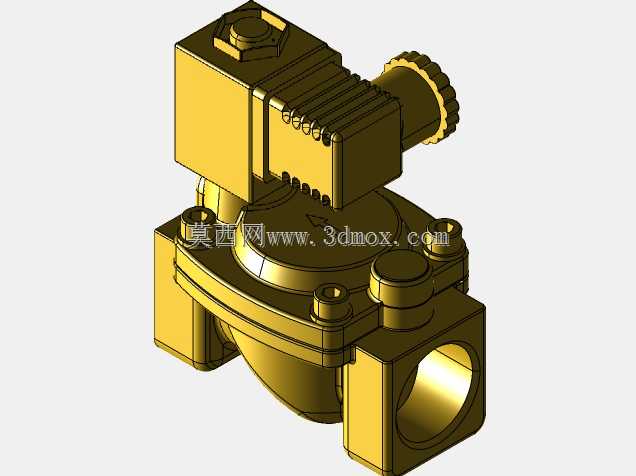

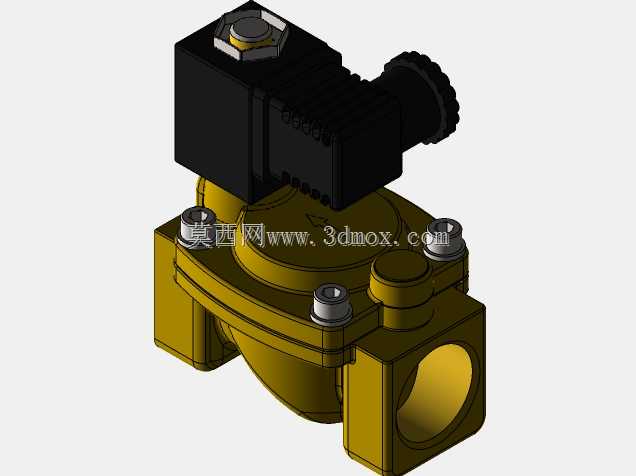

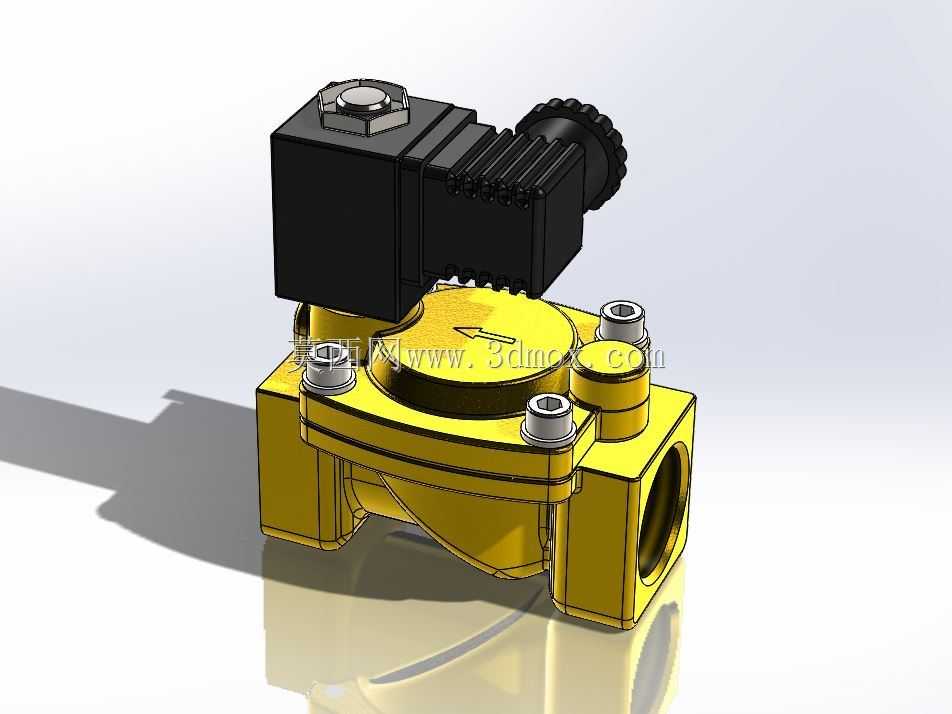

一寸口径常闭型黄铜电磁阀结构设计

这款一寸通径的电磁阀，是流体管路控制系统中极为常用的电控执行元件，广泛适配民用给排水、暖通空调循环、小型工业水处理、园林自动灌溉、气动控制回路等诸多场景，能够通过电信号快速实现管路通断状态的切换，无需人工手动操作即可完成流体通路的远程控制，在自动化流体控制场景中承担着核心执行单元的作用。该款电磁阀采用常闭型设计逻辑，在未接收到通电信号时，阀体内的密封膜片会在复位弹簧与进出口压差的共同作用下紧密贴合密封面，彻底截断流体通路，避免管路出现非预期的泄漏或通流；当电磁线圈接收到额定工作电压的驱动信号后，线圈产生的电磁力会带动内部铁芯提升，打开膜片上方的泄压导孔，使膜片上腔的压力快速释放，在阀腔进出口压差的推动下膜片整体抬升，阀门完全开启，流体即可顺畅通过阀体通道，响应速度快，启闭动作干脆，能够适配频繁启停的控制需求。在产品设计层面，阀体主体采用锻压黄铜材质打造，既保证了足够的结构强度耐受常规管路压力，也具备优秀的抗锈蚀能力，适配水、低压气体、弱腐蚀性流体等多种介质的输送场景；上部电磁驱动模块采用工程塑料封装结构，具备良好的绝缘防护性能，线圈部分做了散热筋结构优化，长时间通电工作时能够快速散出积热，避免线圈过热烧毁，提升长期工作的稳定性。外形与安装边界设计上，阀体两侧采用标准G1寸内螺纹接口，能够直接匹配同规格的金属或塑料管路，无需额外定制转换接头，安装时只需保证阀体上标注的流体方向与管路实际流向一致，预留出上部线圈模块的接线与维护空间即可，整体结构紧凑，竖直方向的线圈模块不会占用过多横向安装空间，能够适配空间局促的管路布设场景；阀体下部的流道采用平滑过渡设计，尽可能降低流体通过时的阻力损失，减少阀内湍流产生的噪音与振动，膜片采用耐老化的橡胶复合材质，长期反复启闭也能保持可靠的密封性能，有效降低日常使用中的维护频次。
