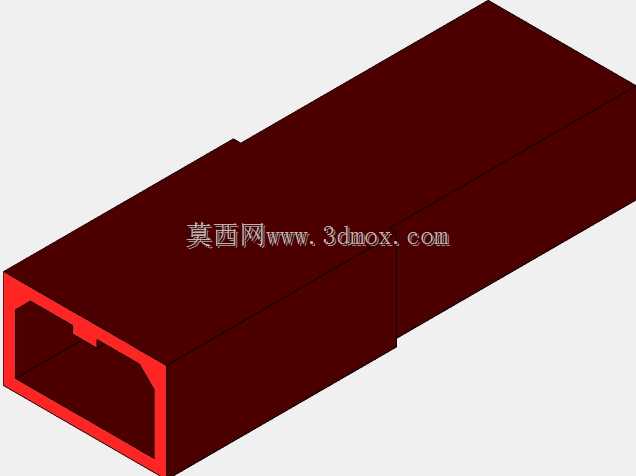

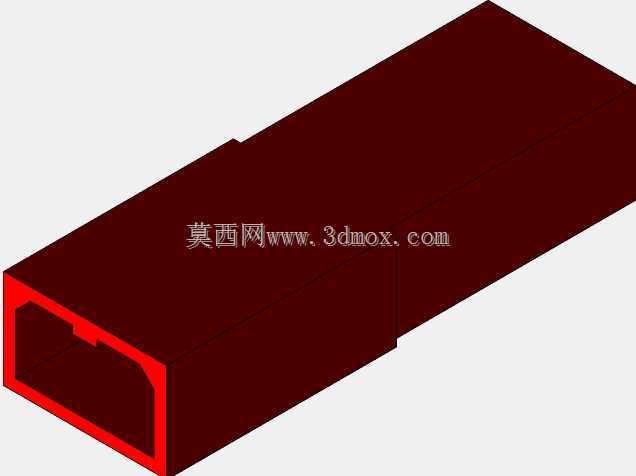

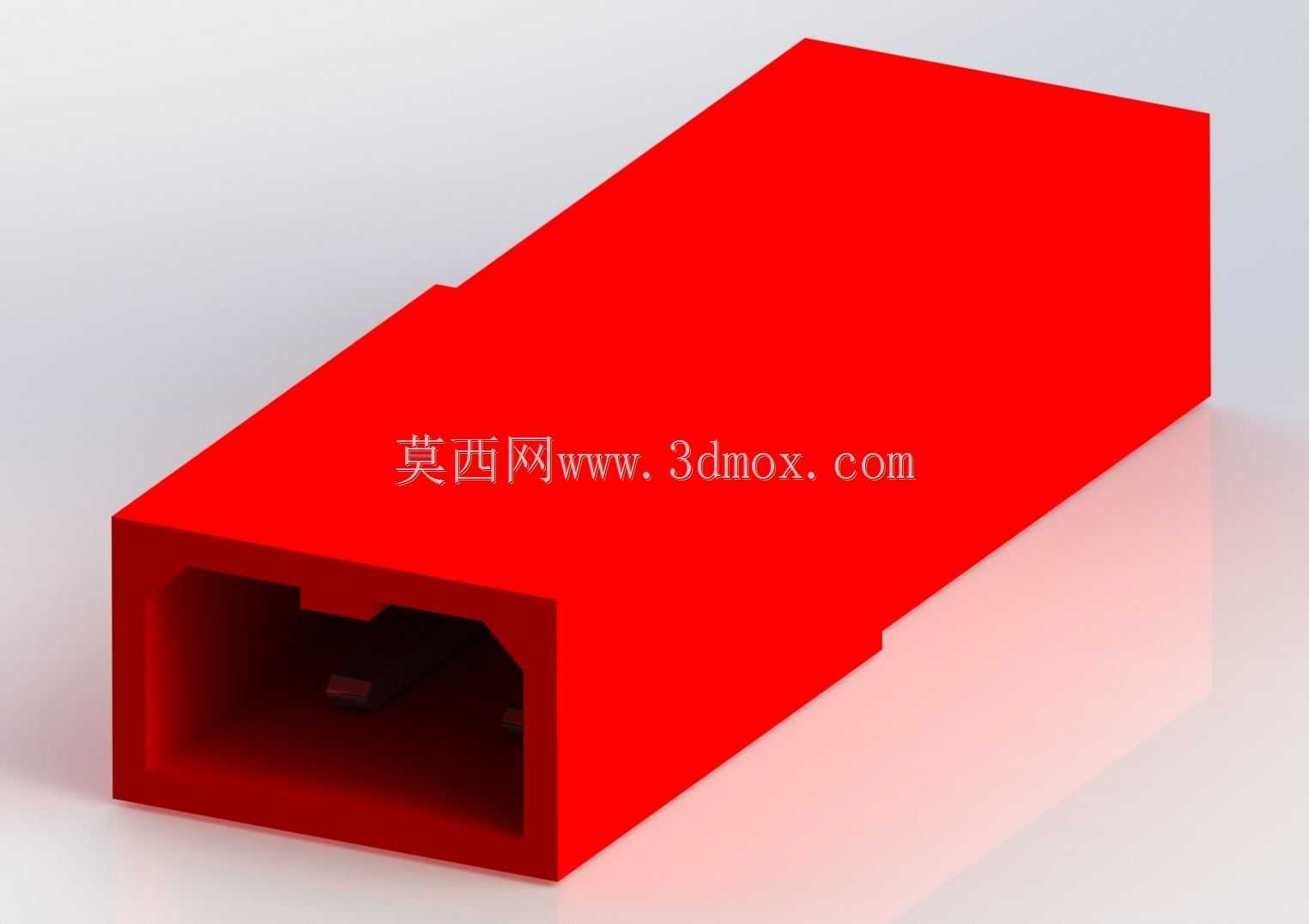

红色JST公头连接器结构设计

这款JST公头连接器是电气连接领域常用的基础接插部件，广泛应用于消费电子内部线束对接、工业控制板卡信号传输、小型机电设备电源接驳、智能家居模组连线等场景，是实现电路模块间快速插拔连接、保障信号与电力稳定传输的核心配件，能够在紧凑的设备内部空间里完成多线路的有序对接，大幅提升设备组装效率与后期维护的便捷性，避免传统焊接接线带来的拆装困难、焊点脱落等问题。从功能特性来看，该公头采用红色绝缘壳体设计，壳体选用耐温、绝缘性能优异的工程塑料材质，能够在常规工作环境下隔绝相邻触点间的电流干扰，同时抵御日常使用中的轻微磕碰与摩擦，内部预留的触点安装腔可精准匹配对应规格的JST母座，插拔时具备适中的阻尼感，既可以保证连接后不易松脱，又能在需要拆解时顺利分离，不会对触点造成过度磨损。在设计思路上，这款公头充分考虑了小空间安装的实际需求，整体采用长方体规整造型，壳体侧面设置的定位凸台能够在插接时与母座的对应卡槽配合，实现防反插功能，从结构上避免插反导致的触点损坏、电路短路问题；壳体端部的开口尺寸经过精准核算，既能够保证内部插针完全容纳不外露，又能让母座顺利插入实现触点对接，壳体壁厚均匀，适配注塑成型的工艺要求，能够在批量生产时保证成型精度，减少缩水、变形等工艺缺陷。从外形尺寸与安装边界来看，该公头整体为狭长型长方体结构，宽度与厚度适配常规线束的排布需求，不会占用过多的板上安装空间，壳体外部的外螺纹结构可配合固定螺母使用，在需要面板安装的场景下，能够将公头牢牢固定在设备面板或壳体开孔处，承受一定的外力拉扯而不发生移位，安装时仅需在对应面板开出匹配公头外径的安装孔，将公头从面板内侧穿出后拧紧固定螺母即可完成固定，无需额外设计复杂的固定结构，适配各类设备的紧凑安装需求，能够在-20℃到85℃的常规工作温度区间内稳定工作，满足多数民用与工业场景的使用要求。
