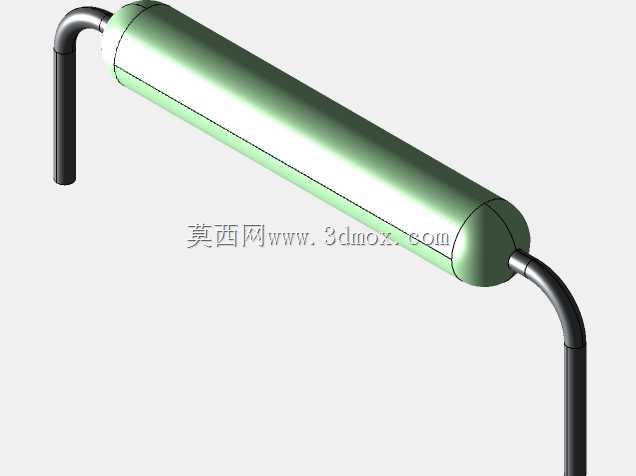

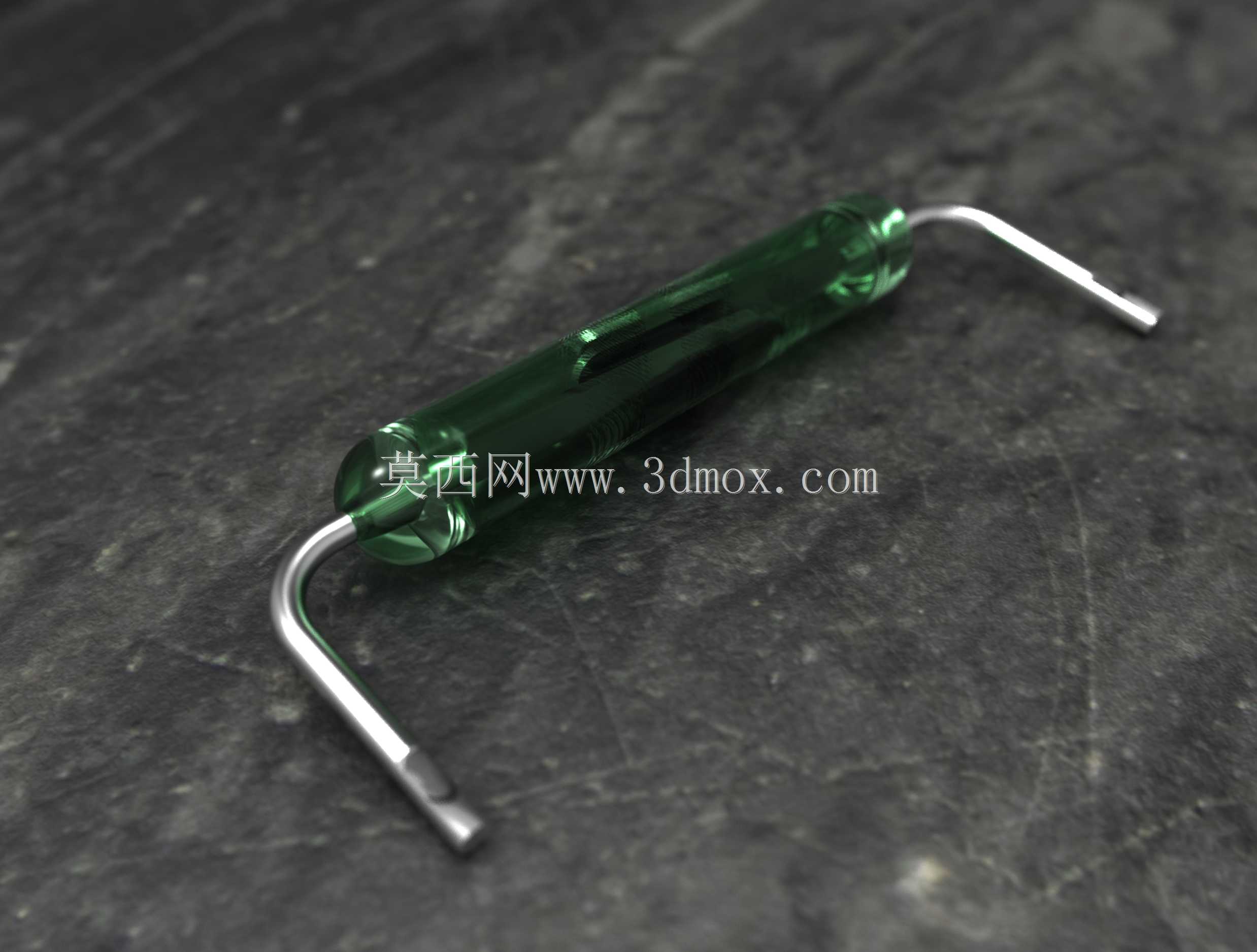

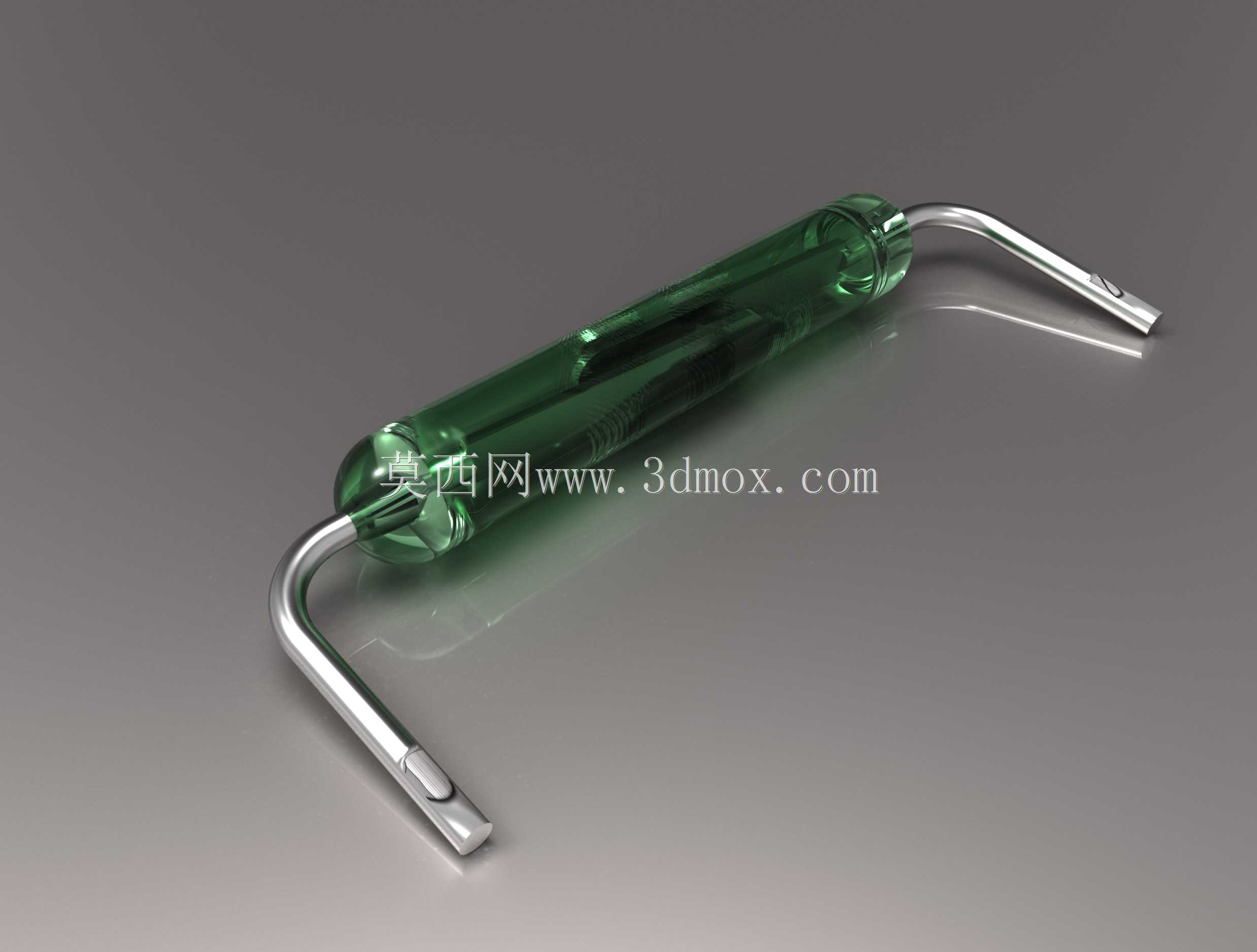

密封玻璃封装磁控式簧片开关结构

这款磁控式簧片开关是弱电控制回路中常用的无源触发元件，核心结构为一对密封在惰性气体填充玻璃腔体内的软磁铁氧体触头，整体结构紧凑，无需额外供电即可完成通断动作，在工业自动化限位检测、消费电子翻盖触发、安防门磁传感、汽车电子位置反馈等场景中有着极为广泛的应用。不同于传统机械开关需要物理按压完成触点接触，该款簧片开关依靠外部磁场变化驱动触头动作：当外部永磁体或者通电电磁铁产生的磁场达到动作阈值时，玻璃腔内的两个铁磁簧片会被磁化，在接触端形成极性相反的磁极，克服簧片自身弹性应力后吸合导通回路；当外部磁场消退或强度低于复位阈值时，簧片依靠自身弹性恢复初始形态，触点断开切断回路，整个动作过程无机械摩擦损耗，触点处于密封惰性气体环境中，完全隔绝外界粉尘、水汽、腐蚀性气体的侵蚀，在高湿、多尘、存在轻度腐蚀的工业现场环境中，依然能保持稳定的通断性能，使用寿命远高于普通外露触点的机械开关。从设计思路来看，这款簧片开关采用两端弯角引出的结构设计，弯角引脚既可以直接插装在PCB板上完成波峰焊固定，也可以搭配绝缘护套直接引出导线完成外置安装，玻璃腔体外部的绝缘封装结构既可以保护脆弱的玻璃密封层不受外力磕碰破损，也能避免引脚与周边金属构件发生意外短路。在安装边界上，该款簧片开关的触发灵敏度与安装位置和磁体的相对距离直接相关，设计时需要根据选用磁体的磁场强度预留合适的触发间隙，通常常规规格下触发距离控制在3-10mm区间即可保证可靠动作，安装时需要避开周边强磁场源、大电流走线等会产生杂散磁场的构件，避免出现误触发或者不动作的问题。同时弯角引脚的成型尺寸适配主流的PCB板孔距设计，插装时引脚弯折位置距离玻璃密封端预留了足够的应力释放距离，避免安装时弯折应力传导到玻璃腔体导致密封破裂、惰性气体泄漏，最终造成触点氧化接触不良的问题。在实际应用中，这类簧片开关既可以作为位置检测元件搭配永磁体完成设备开合状态、运动部件到位检测，也可以作为小功率负载的直接控制开关，在低电压小电流的控制回路中直接驱动指示灯、小型继电器等负载，无需额外增加中间驱动元件，能够有效简化控制回路的结构设计，降低整体方案的物料成本与装配复杂度。
