垫圈冲切加工用冲压工装结构

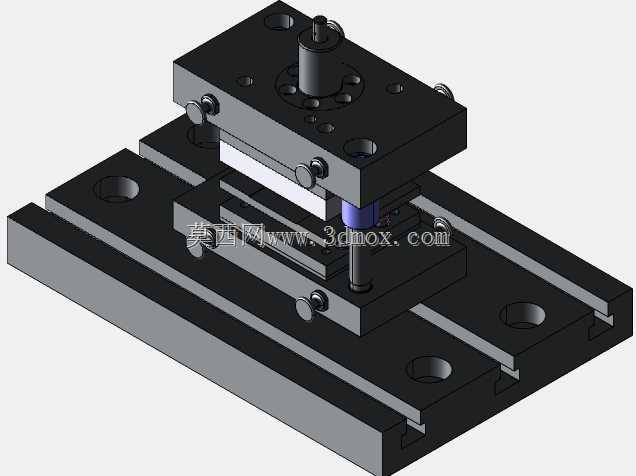

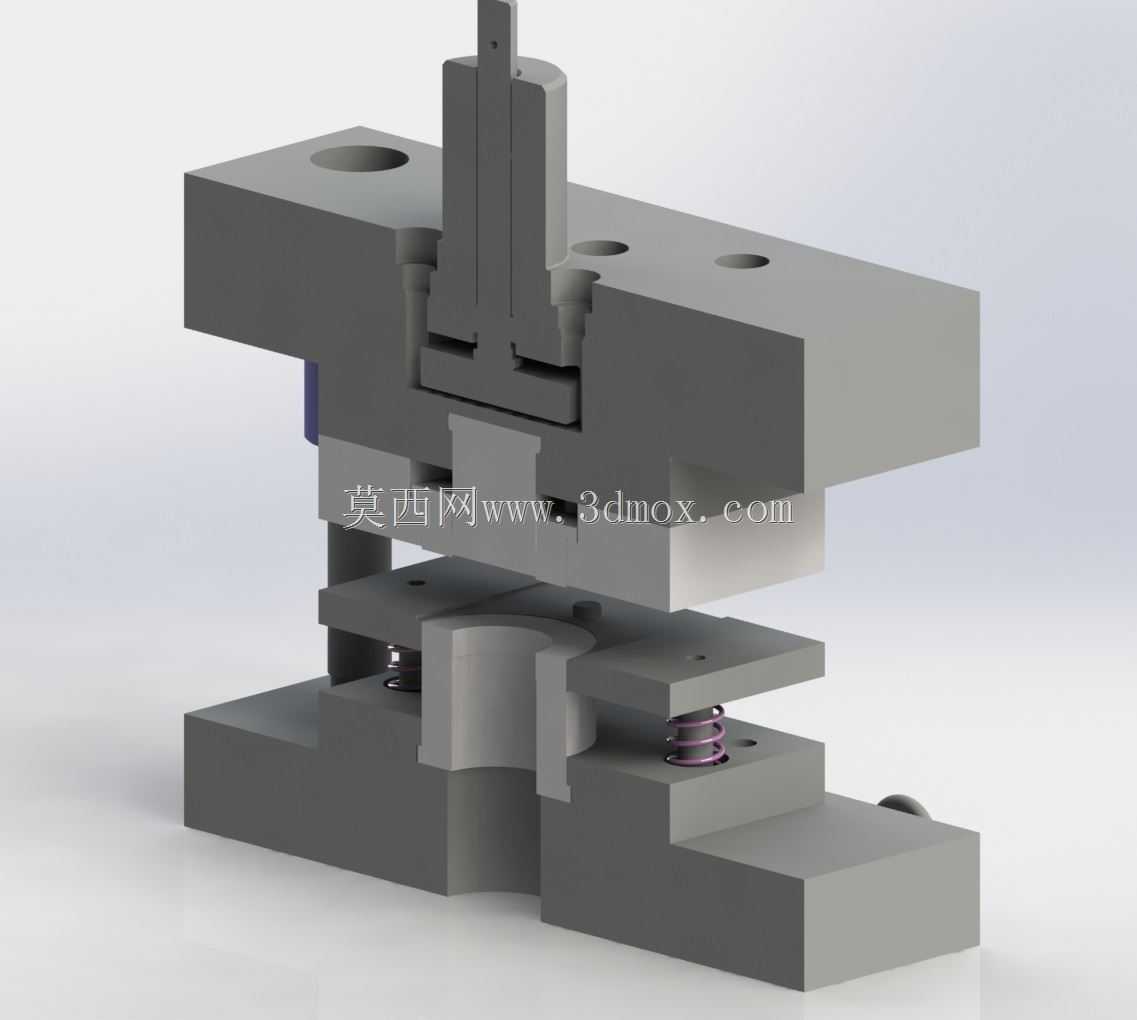

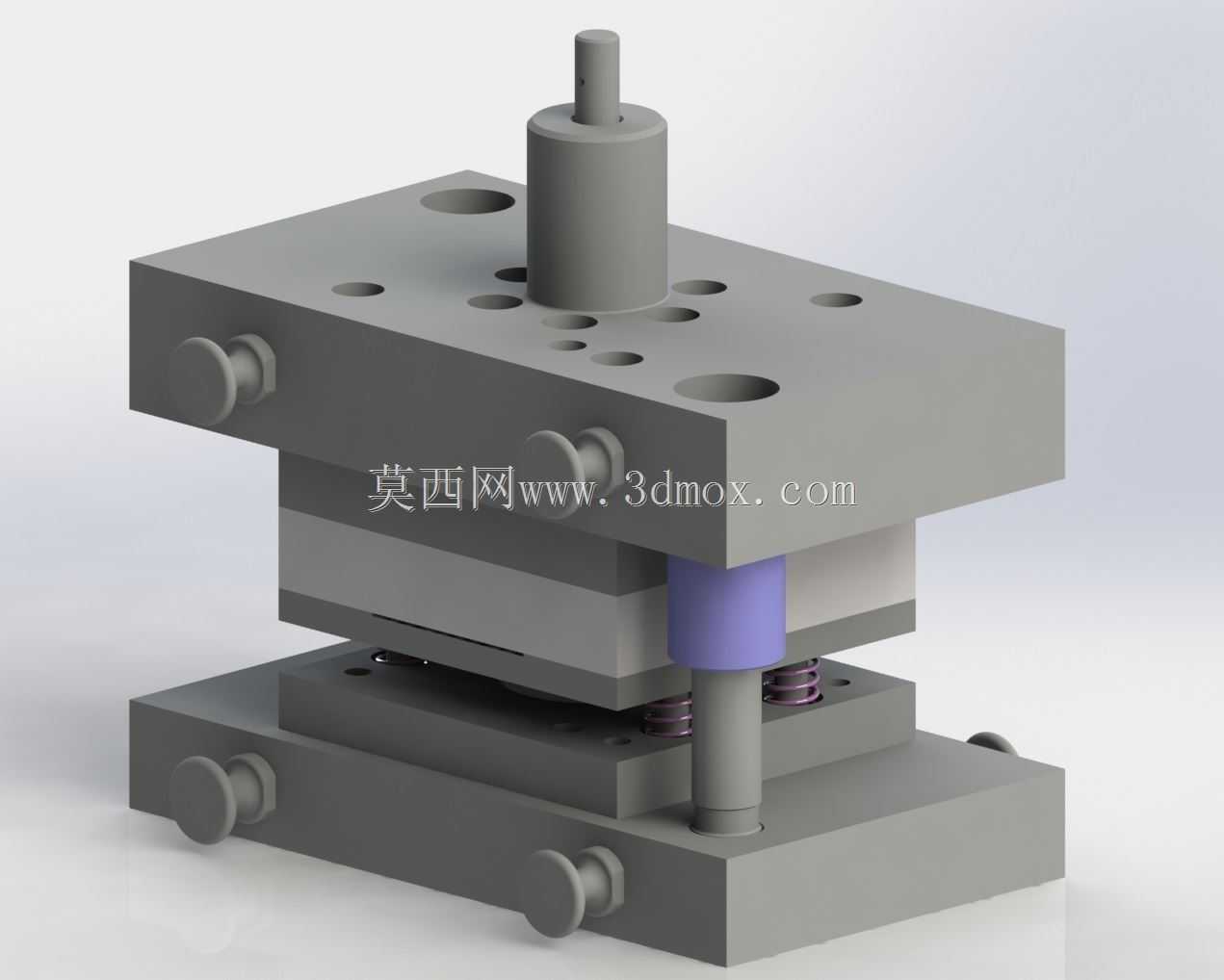

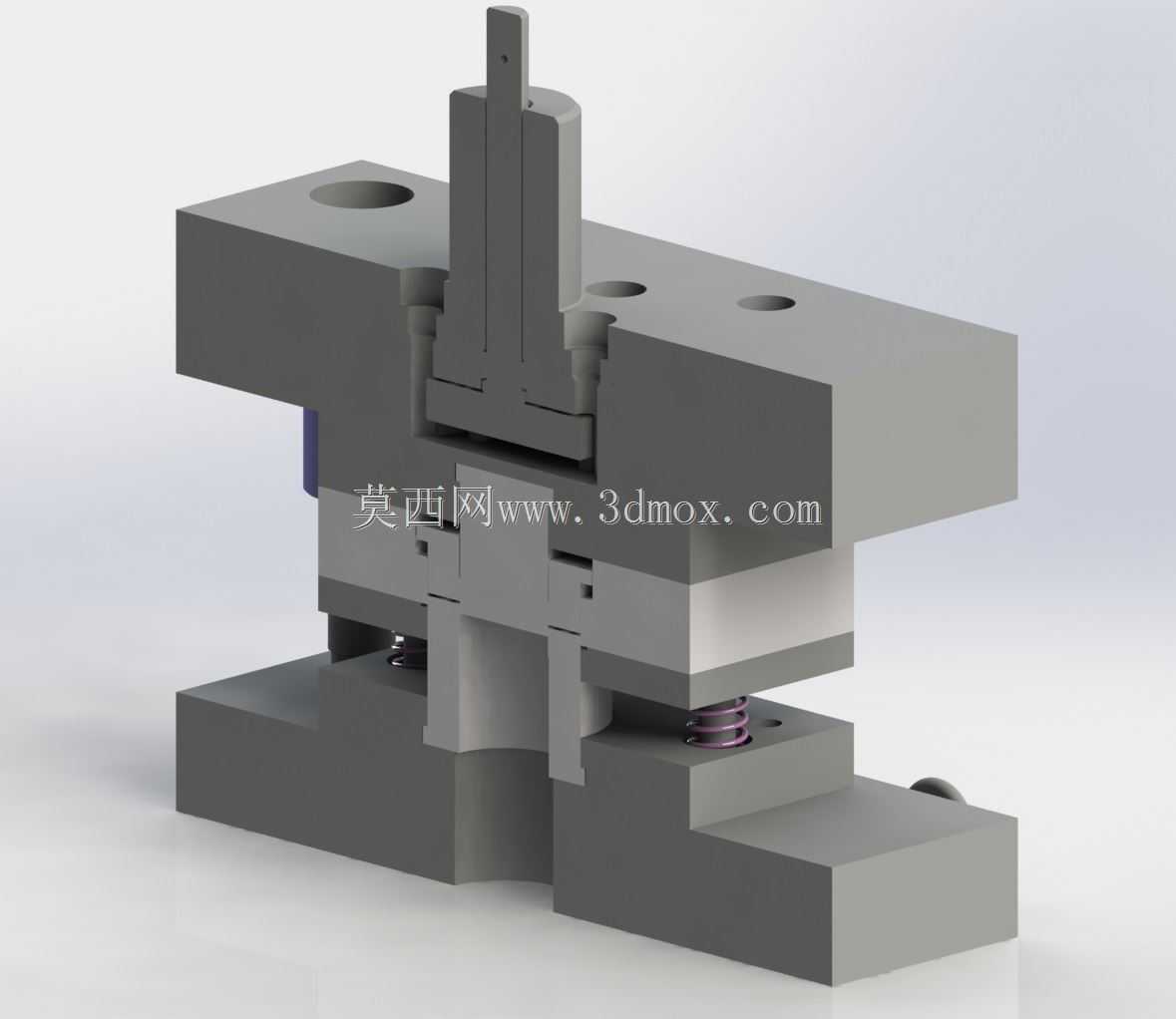

该结构主要应用于五金零部件批量加工场景，针对薄型金属、非金属平垫圈的冲切成型工序设计，可直接集成安装于常规小型开式压力机的工作台面，配合压力机的上下往复行程完成垫圈的连续冲切作业，替代传统人工裁切、单工序冲孔的低效加工模式，能够稳定保障垫圈的内外径尺寸一致性，大幅降低平垫圈类零件的批量加工废品率，在紧固件生产、五金配件加工、通用设备维修配套等场景中具备较高的实用价值。整套结构采用上下模分体式布局，下模部分通过底座开设的安装孔可直接与压力机工作台T型槽配合固定，整体安装边界控制在小型压力机的常规装夹范围内，无需对现有设备进行额外改造即可快速投产使用；上模部分与压力机滑块连接，随滑块完成下行冲切、上行复位的动作循环，内部设置的复位弹簧可在冲切完成后带动上模脱料，避免冲切后的垫圈坯料卡滞在模腔内部，保障连续作业的顺畅性。设计过程中重点考虑了冲切过程的受力均衡性，上下模的冲切刃口采用同轴度定位结构，模架主体选用高强度铸铁材质，可承受冲切过程中的瞬时冲击载荷，避免长期使用后出现刃口偏移、模架变形的问题；导向结构采用嵌入式配合设计，可保障上下模合模过程中的对位精度，将冲切间隙稳定控制在合理范围内，既能够保证垫圈冲切断面的平整性，也能有效延长刃口的使用寿命。结构中部设置的定位槽可适配不同宽度的条料送进，操作人员只需将待冲切的带状坯料沿定位槽推送至指定位置，即可触发冲切动作完成单个垫圈的加工，单次冲切动作可同步完成垫圈内孔冲裁与外形落料，无需二次定位加工，有效简化了平垫圈的加工工序流程；模架上开设的减重孔在不影响整体结构强度的前提下，降低了整套工装的自重，便于设备的安装调试与日常维护，同时预留的废料排出通道可将冲切产生的内孔废料自动导出模体，避免废料堆积影响冲切精度。整套结构的动作逻辑简单可靠，对操作人员的技能要求较低，常规冲压作业人员经过简单培训即可熟练操作，适配厚度0.5mm-3mm的各类常见垫圈加工材料，可根据实际生产需求快速更换对应规格的刃口组件，实现不同尺寸垫圈的快速切换生产，具备较强的生产适配性。
