NEMA23规格步进电机安装固定支架

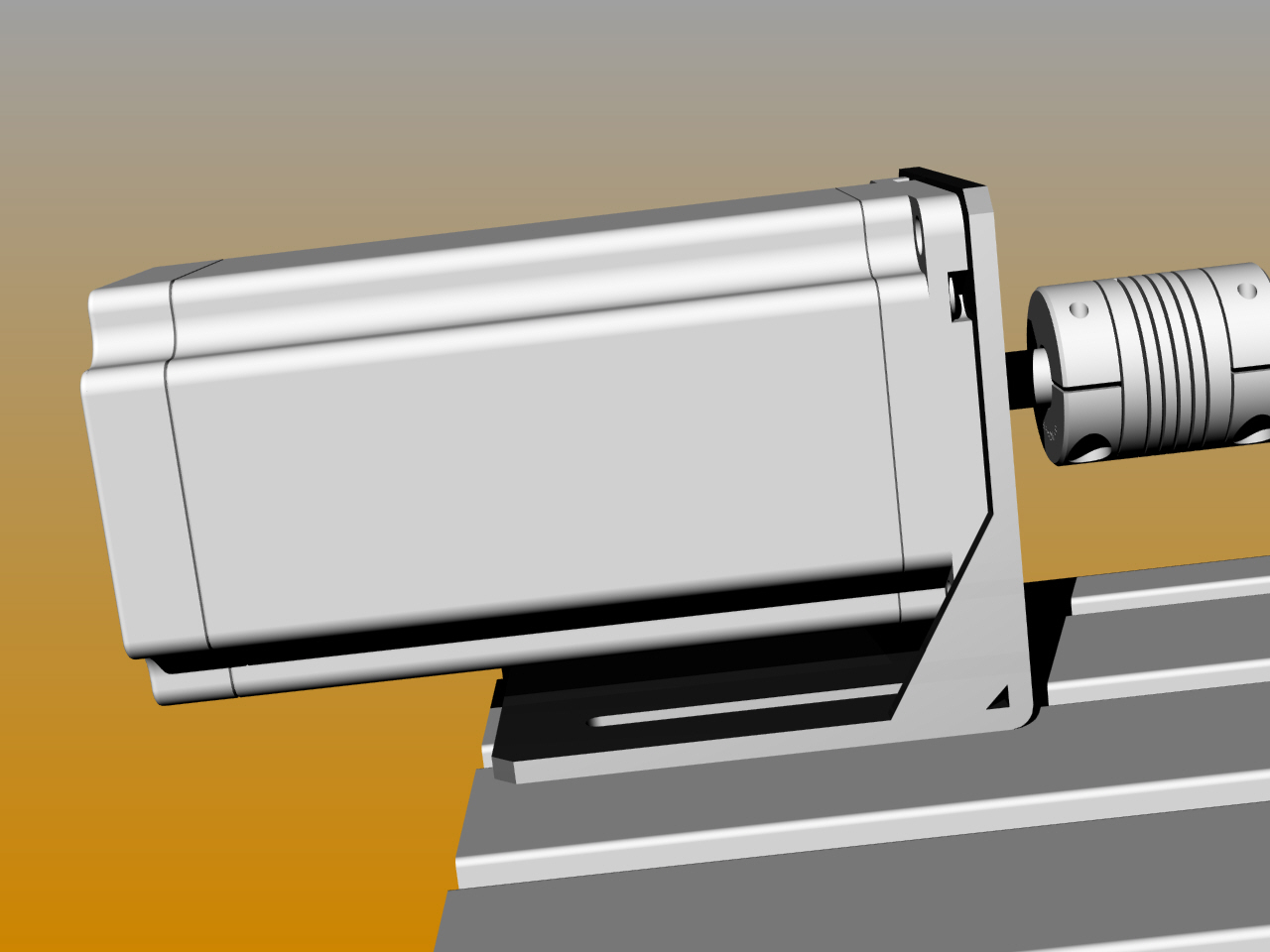

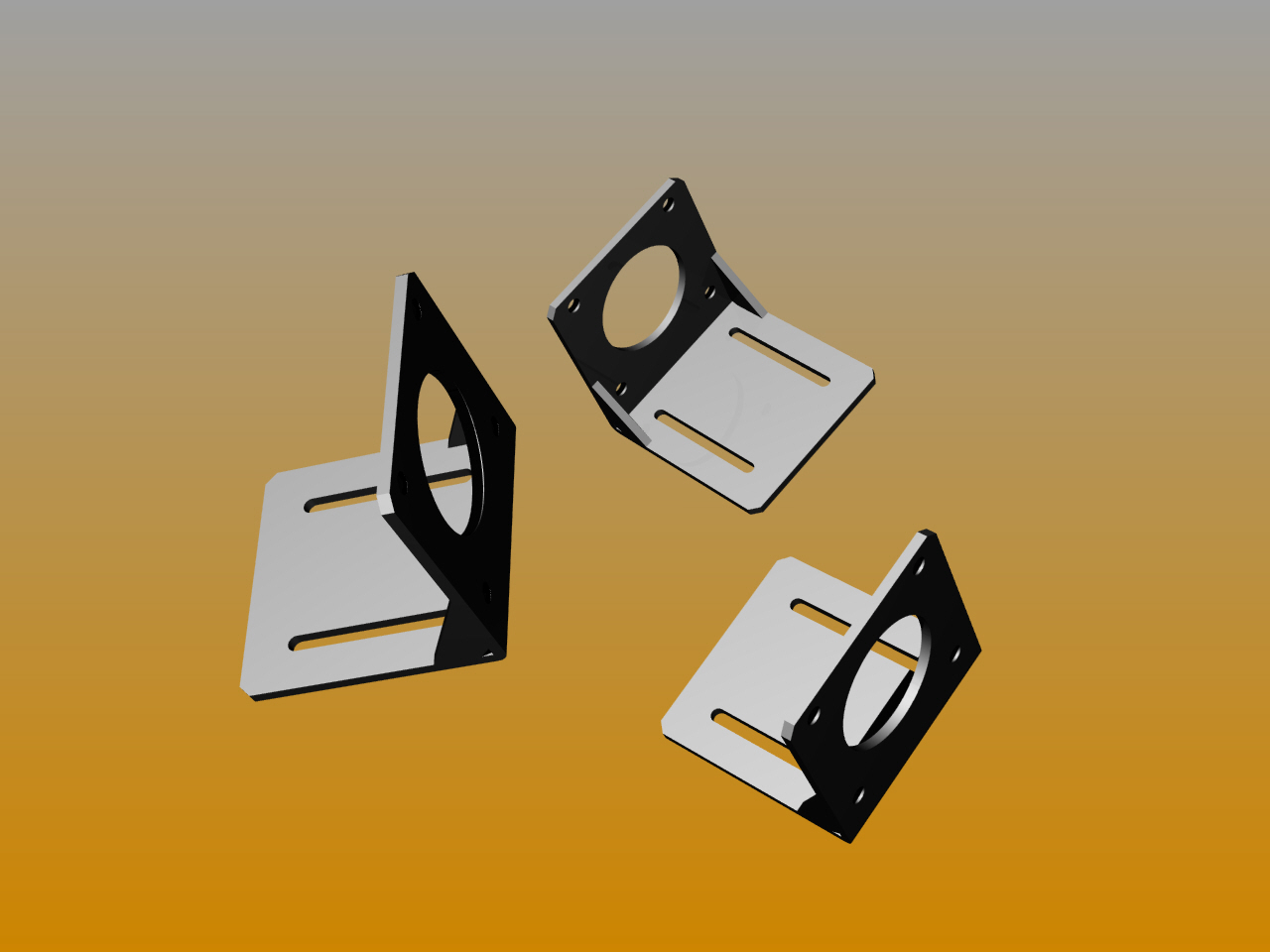

这款步进电机安装支架，是面向工业自动化传动场景开发的专用固定构件，主要适配NEMA23规格步进电机的安装需求，广泛应用在小型数控滑台、皮带输送模组、3D打印运动轴、桌面级自动化加工设备、点胶机位移平台等需要精准固定步进电机的传动场景中，承担电机定位、载荷承载、传动同轴度保障的核心作用。在实际设备运行过程中，步进电机作为动力输出端，若固定结构刚性不足、安装定位偏差，极易出现运转抖动、联轴器偏磨、传动丢步、运行噪音过大等问题，直接影响整套运动机构的定位精度与使用寿命，这款支架正是针对这类痛点完成的结构设计。从功能特性来看，支架采用L型一体式弯折承载结构，竖直立面设置与NEMA23电机安装孔位完全匹配的定位孔组，可直接通过标准紧固件完成电机与支架的刚性连接，无需额外加工转接板；水平底面设置长条形调节安装槽，既可以适配不同宽度的线性导轨安装基准，也能在装配过程中沿电机轴轴向微调位置，方便调整联轴器与传动丝杠/同步轮的配合间隙，消除装配应力，保障传动同轴度。支架的三角加强筋结构设置在立面与底面的转角受力位置，可有效抵消电机运转时产生的径向与轴向反作用力，避免长期负载下支架出现形变移位，保障电机输出轴与传动部件的同轴度长期稳定。从设计思路层面，这款支架优先考量了装配便捷性与结构刚性的平衡，整体结构无冗余设计，所有安装孔位均做了沉头处理，紧固件安装后不会突出支架表面，避免与周边运动部件产生干涉；支架的安装边界经过精准核算，竖直立面高度刚好覆盖NEMA23电机的机身安装基准面，不会遮挡电机后端的接线端口与散热结构，水平底面的宽度适配市面上常规的20系列、30系列铝型材导轨安装尺寸，无需额外定制转接件即可完成装配。在实际装配场景中，这款支架可以快速将步进电机固定在线性导轨的端部基准位，配合弹性联轴器完成电机与传动丝杠的直连传动，也可根据需求安装在设备侧壁、工作台面等不同位置，适配同步带传动、齿轮传动等多种动力传输形式，整体结构紧凑，安装调试便捷，能够有效降低自动化设备传动模组的装配难度，提升整套运动机构的运行稳定性。
