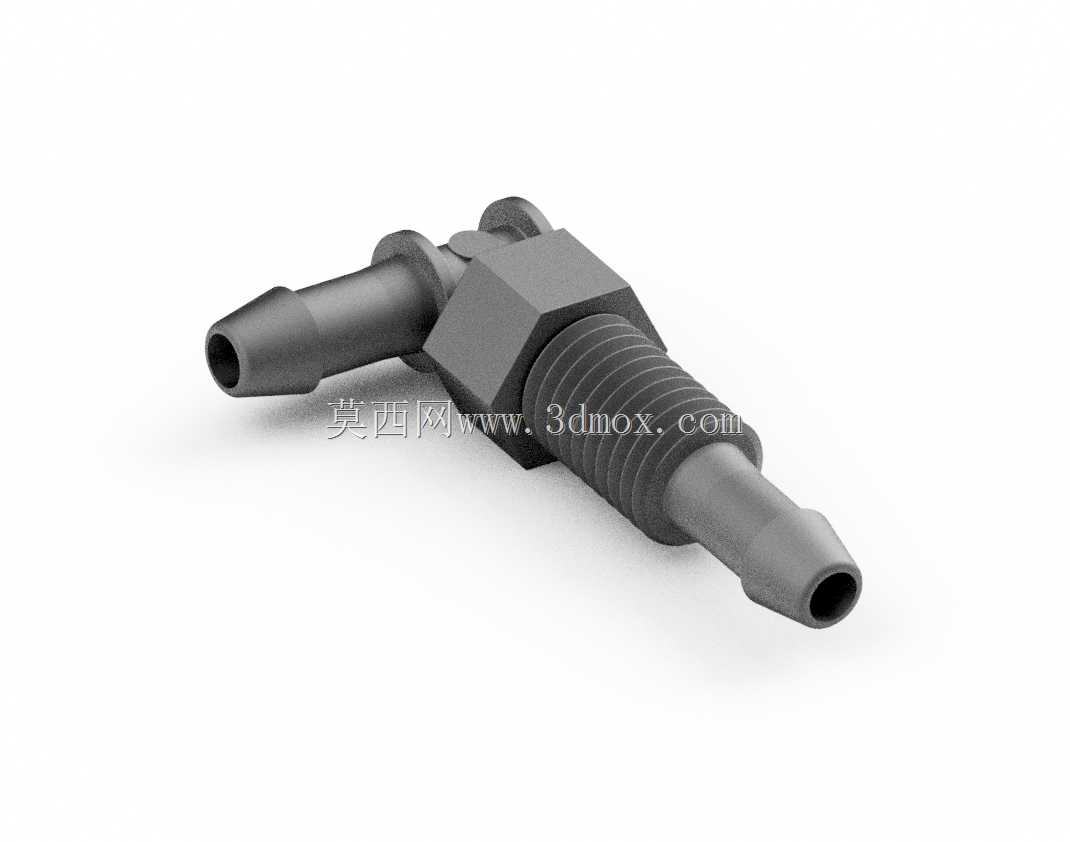

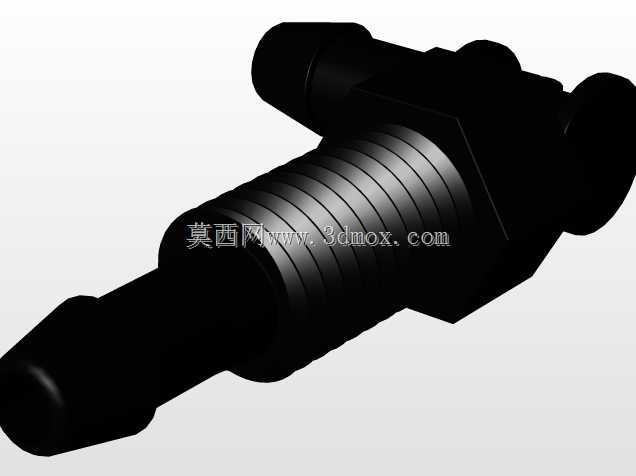

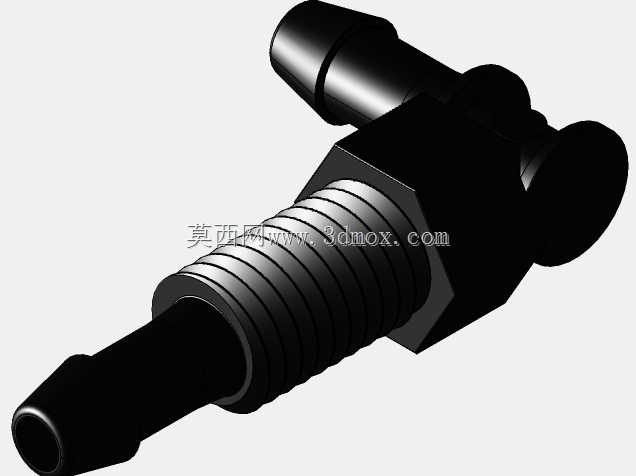

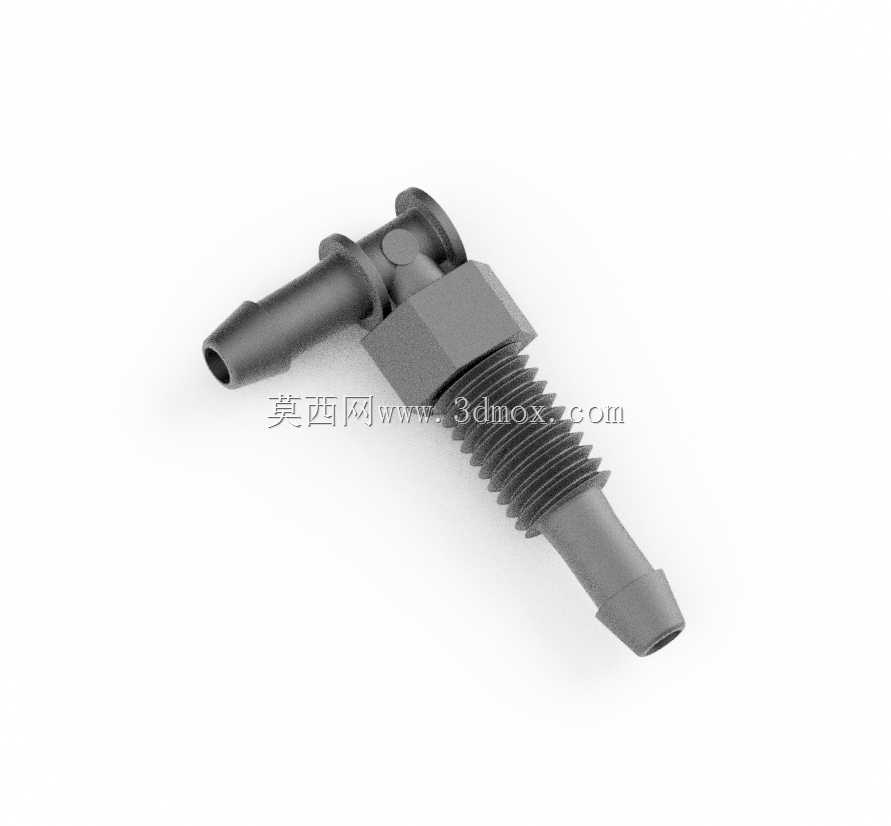

1/8内径适配型外螺纹真空弯管接头

这款真空弯管接头主要应用在低压气动回路、小型真空吸附系统、实验室气路搭建以及小型自动化设备的气路连接场景中，核心作用是实现两路软管的直角转向连通，同时通过自带的外螺纹结构完成接头在设备面板、阀块或者气路安装板上的固定，避免管路弯折造成的气阻增大、流量衰减甚至管路折损漏气问题，在小型真空吸盘取料工位、桌面型实验气路、便携气动工具的管路排布中尤为适用。从功能特性来看，接头两端采用宝塔式竹节倒刺结构，插入对应内径的软管后，倒刺会嵌入软管内壁形成可靠的密封与防脱结构，无需额外卡箍即可承受常规低压气动与真空工况下的拉扯力，中间的六角结构既可以作为安装时的扳手受力位，也能作为安装限位面，拧紧时六角面贴合安装面板表面即可完成定位，不会出现接头拧入过深或者歪斜的问题，六角一侧延伸出的外螺纹段用于穿过安装板的预制孔，配合螺母即可将接头牢牢固定在安装位上，避免管路晃动时接头移位造成密封失效。在设计思路上，这款接头优先考虑了小空间气路的转向需求，将两个软管接口呈90度垂直布局，相比直通接头搭配直角弯头的组合方案，减少了一个连接点位，也就降低了一处潜在的漏气风险，同时整体结构更紧凑，在狭窄的设备内部走线时不会占用过多安装空间；尺寸适配方面，接头两端的宝塔头尺寸严格匹配1/8英寸内径的软管，外螺纹规格为1/4"-28，安装时需要在安装板上预制对应直径的过孔，过孔直径略大于螺纹大径即可，六角面的对边尺寸作为安装边界的核心参考，需要在安装位预留足够的扳手操作空间，确保拧紧过程中不会和周边其他零部件发生干涉，安装后六角面与安装板之间可以根据密封需求添加薄密封垫片，避免螺纹间隙出现微漏影响真空度稳定性。接头整体采用等壁厚结构设计，内部流道全程平滑过渡，没有直角台阶或者突变缩径，气流或者真空气流通过时的压损极低，不会因为接头本身的结构造成气路流量不足，在真空工况下可以有效保证吸盘端的真空度达标，在正压低压气动工况下也不会产生额外的气流紊流与噪音，适配的软管硬度建议在邵氏60A到80A之间，过硬的软管会导致插装困难且倒刺无法有效嵌入内壁，过软的软管则容易在负压作用下出现吸瘪变形，影响气路通畅。
