带螺钉安装板的微型线对板连接接头

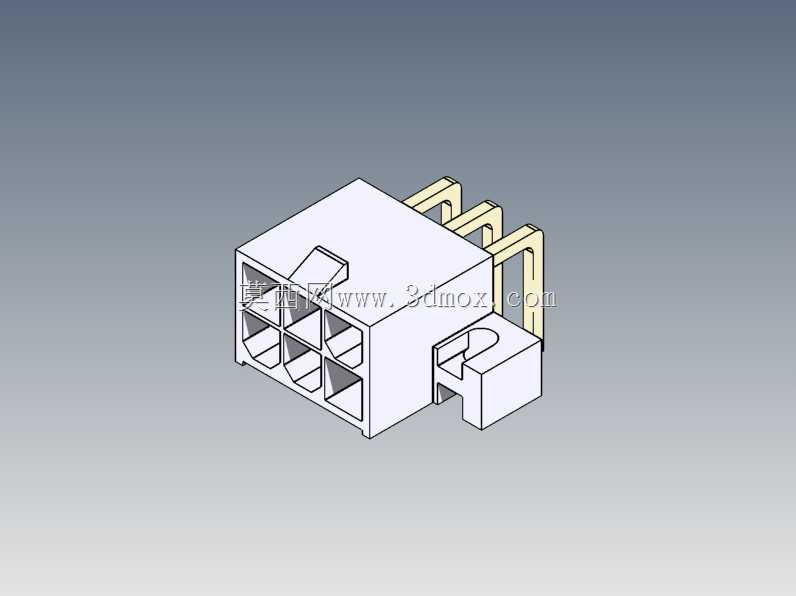

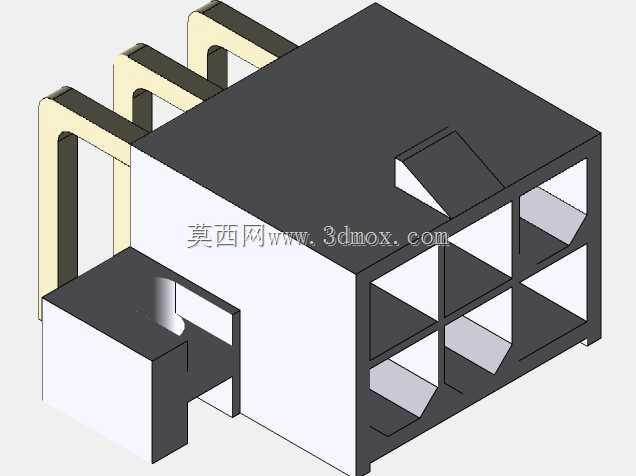

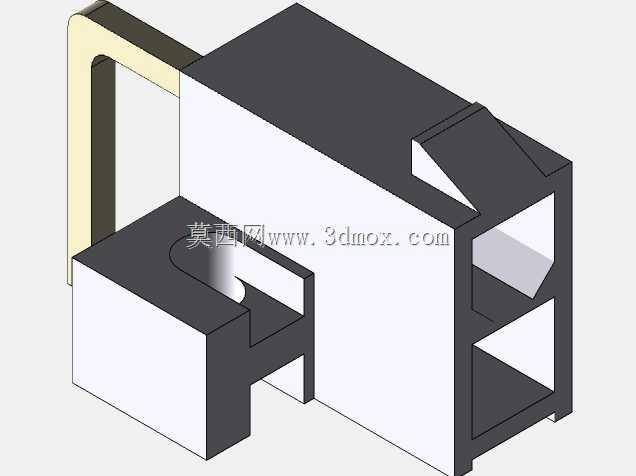

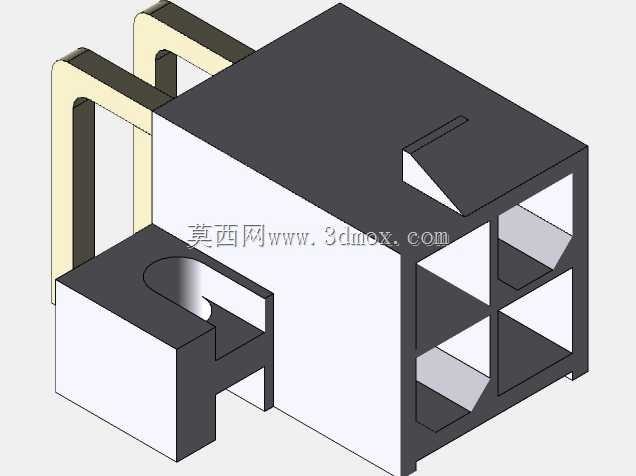

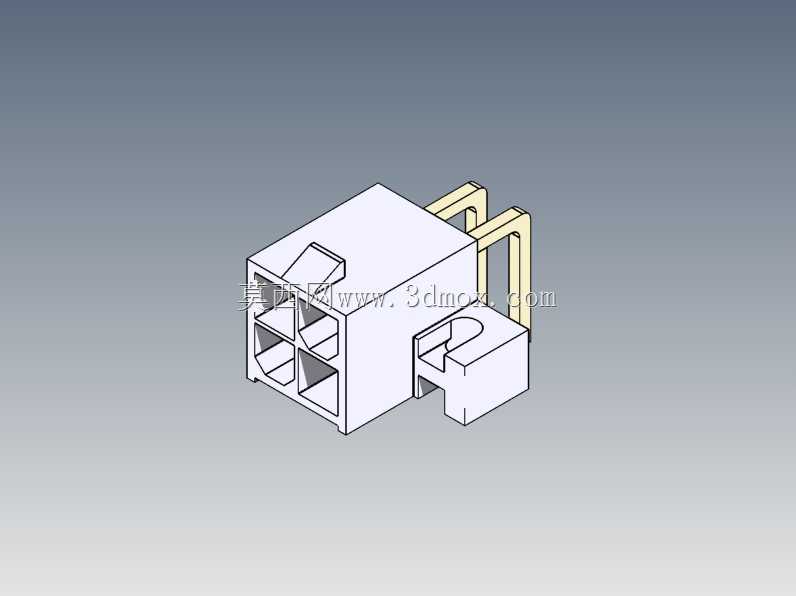

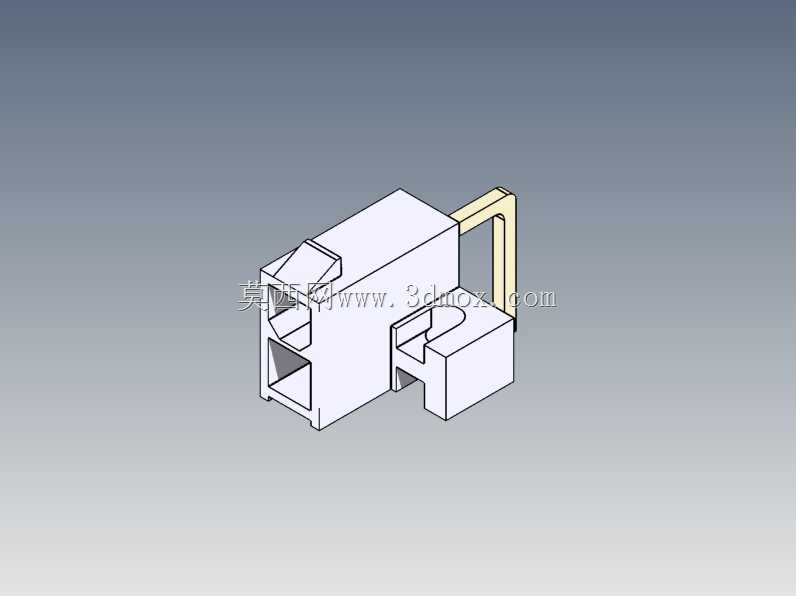

这款微型连接接头主要面向小空间内的低压信号、小电流线路接驳场景，常见于消费类电子内部板卡接线、小型工控传感模块接线、便携设备内部线路连接等对安装空间有严格限制的应用场合，能够在紧凑的设备腔体内部完成多路线缆与PCB板的可靠连通，避免飞线焊接带来的接触不良、维护不便等问题。接头本体采用绝缘阻燃的工程塑料材质注塑成型，主体为多仓位并排的方腔结构，不同仓位之间设置有独立的隔断筋，能够避免相邻接线位之间出现短路风险，每个仓位内部预留了金属端子的卡装卡位，可适配对应规格的插簧端子，端子装入后依靠塑料腔体的倒刺结构完成锁止，防止拉扯线缆时端子松脱脱出。接头侧边延伸出带螺钉安装孔的固定耳板，安装时可通过M2规格的微型螺钉将接头直接锁附在PCB板预设的安装柱或者设备内部的塑料安装凸台上，相比无固定结构的直插式接头，这种带安装板的结构能够承受更大的线缆拉扯力，避免设备受震动、线缆拖拽时接头从板端座体上松脱，大幅提升连接可靠性。接头的插合端设置有防呆卡扣结构，与对应的板端座体对接时，卡扣会自动卡入座体的卡槽内，完成对接锁止，防止设备运行过程中受震动出现接头退pin、接触不良的问题，拆卸时只需按压卡扣即可顺利拔出接头，无需额外工具操作，兼顾了连接可靠性与维护便捷性。从安装边界来看，接头主体的多仓位结构可根据实际接线需求选择2位、3位等不同路数的规格，整体外轮廓方正无突出尖角，安装时仅需在PCB板上预留对应长宽的平面区域，固定耳板的安装孔与接头主体的相对位置经过精准校核，锁附螺钉后接头不会出现歪斜偏移，插合面与板端座体能够完全对齐，不会出现插偏导致的端子变形问题。接头的出线端设置有弧形的线缆导向结构，线缆从接头引出后可顺着导向结构自然弯折，避免线缆根部直角弯折导致的线芯断裂、外皮破损问题，延长接线的使用寿命。在设计过程中，这款接头充分考虑了小型化电子设备的内部布线需求，在保证绝缘性能、连接强度的前提下尽可能压缩整体体积，塑料壳体的壁厚均匀，既避免了壁厚过薄导致的结构强度不足、注塑成型时缺胶的问题，也不会因为壁厚过大造成材料浪费、整体尺寸超标。同时接头的所有棱边都做了微小的倒角处理，避免装配过程中锋利的棱边划伤线缆外皮或者操作人员的手指，细节处理适配流水线装配的操作需求。
