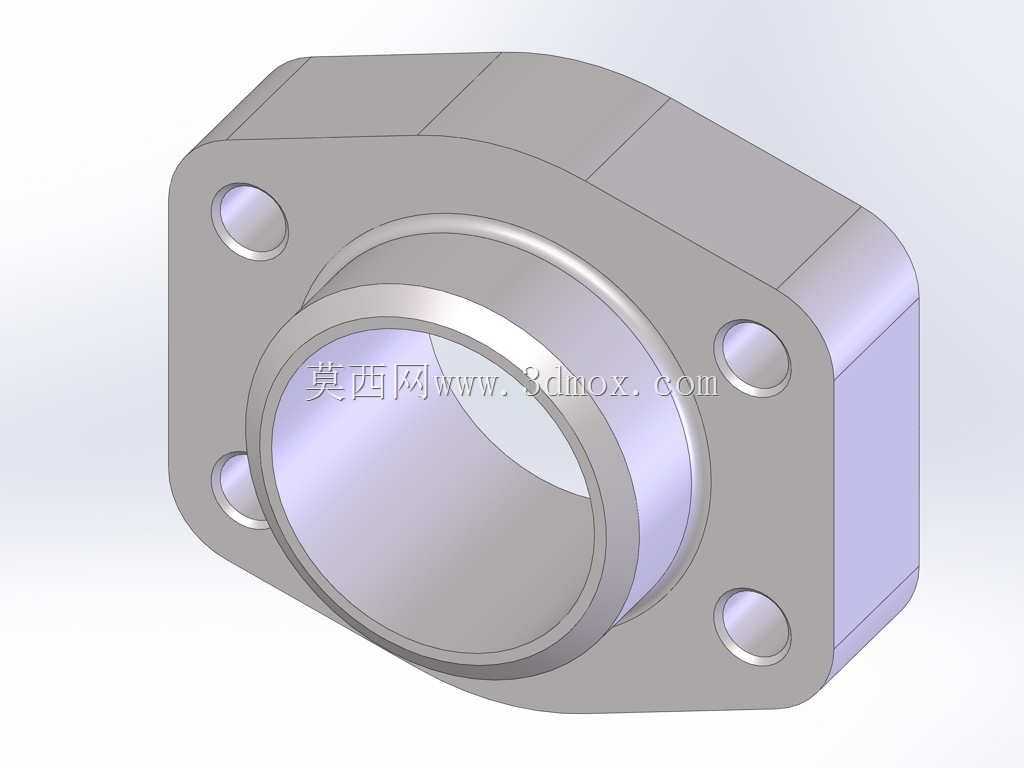

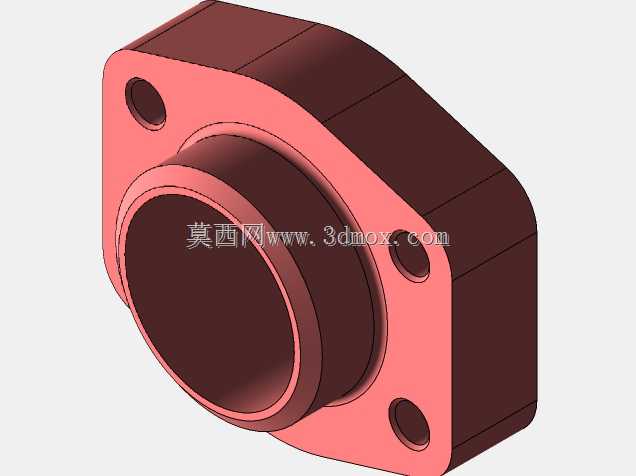

PGFS-B型SAE直4螺栓对接焊法兰结构

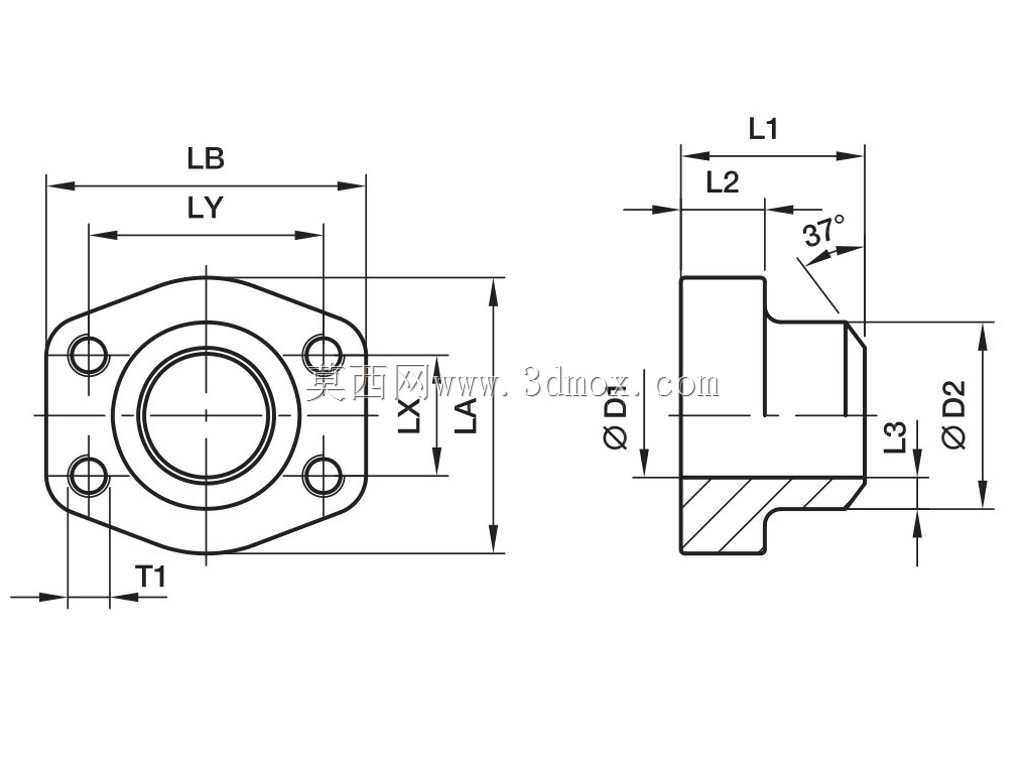

这款对接法兰主要应用于中高压液压系统的管路连接场景，常见于工程机械液压站、冶金设备油路系统、重型装备液压管线排布等工况，承担管路之间刚性对接、密封承压的核心作用，适配SAE标准的液压管路对接需求，可实现管路与阀块、泵组、油缸等液压元件的可靠连通，在液压系统运行过程中能够稳定承受管路内的油压脉动、温度形变带来的应力，避免连接位置出现渗漏、松脱等故障。从功能特性来看，该法兰采用四螺栓对称锁紧结构，相比两螺栓法兰拥有更均匀的压紧力分布，在高压工况下密封面受力更均衡，能够适配更高压力等级的管路工况，对接焊的连接形式可让法兰与钢管实现全焊透连接，焊接后连接强度与管路本体保持一致，不存在螺纹连接的间隙渗漏风险，同时承插焊接管端的结构设计，让钢管装配时可直接插入法兰的定位止口，装配过程中无需额外工装定位即可保证管路与法兰的同轴度，大幅降低现场焊接装配的难度，减少焊接变形带来的密封面错位问题。在设计思路上，这款法兰遵循ISO 6162-1/2相关标准要求，主体采用方形切角的法兰本体结构，四个螺栓孔呈对称分布在法兰本体四角，螺栓孔位置做了锪平处理，可保证螺栓锁紧时螺母端面与法兰面完全贴合，避免螺栓受偏载出现断裂风险；法兰中心的通径与对接管路内径保持一致，内壁做了平滑过渡处理，可减少液压油流经时的局部阻力损失，降低管路内的紊流与噪音；密封面采用凸台定位结构，可适配标准SAE法兰密封件，安装时密封件可精准嵌入密封槽位，锁紧后密封件被均匀压缩，实现无渗漏密封。从安装边界来看，法兰本体的方形轮廓尺寸适配对应通径的SAE法兰安装空间要求，四个螺栓孔的中心距严格遵循标准尺寸，可与同规格的SAE法兰、阀块接口直接互换安装，无需额外修改安装孔位；法兰对接端的承插口深度与对应外径的钢管适配，焊接时焊脚高度可完全覆盖承插口与钢管的接缝位置，保证焊接强度；法兰整体轴向尺寸紧凑，可在管路排布空间受限的场景下使用，不会占用过多的管路安装空间，同时法兰本体的边角做了倒钝处理，避免装配过程中划伤操作人员或损坏相邻的管路元件。实际应用中，这类法兰常搭配O型密封圈或金属密封垫使用，在-30℃到120℃的常规液压油温区间内可稳定工作，能够承受最高42MPa的静态工作压力，在液压系统启停、压力冲击的动态工况下也能保持可靠的连接性能，不会因为压力波动出现密封失效问题，是中高压液压管路系统中应用非常广泛的连接元件。
