150级ANSI B16.5标准凸面滑套法兰

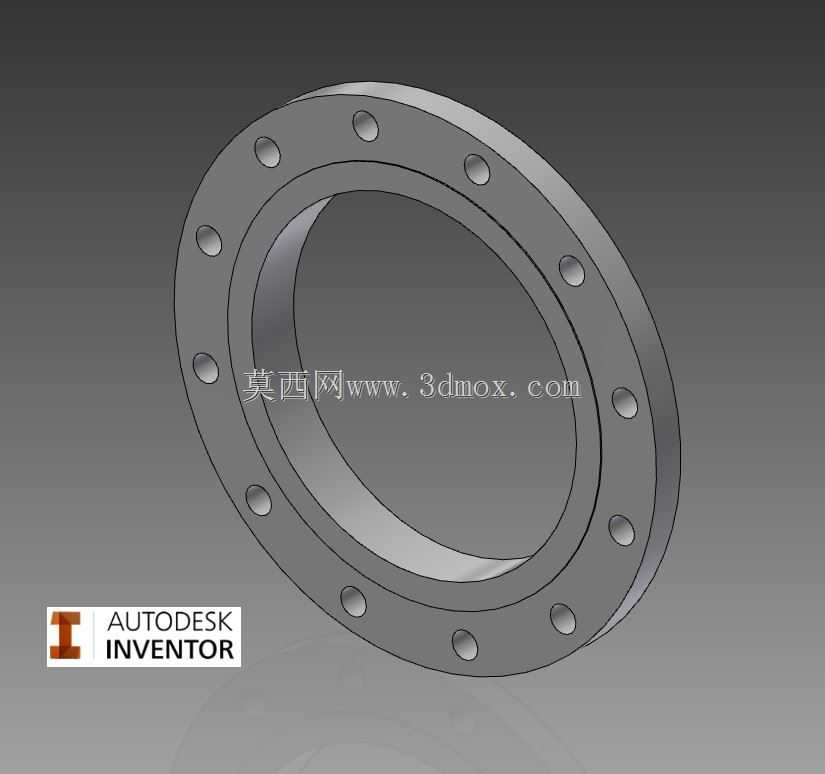

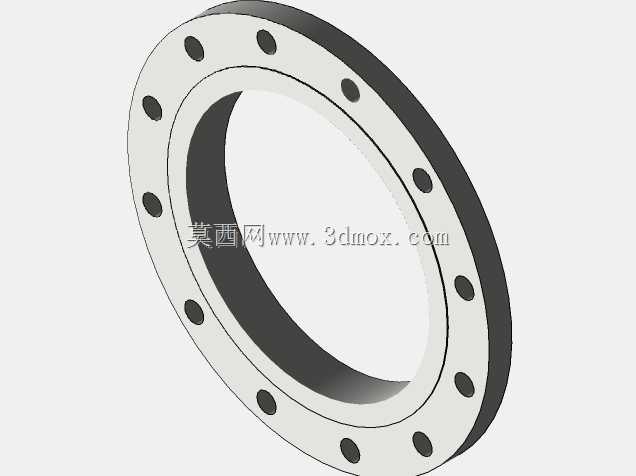

这款滑套法兰主要应用于石油化工、市政给排水、电力输送、暖通空调等行业的中低压管路系统中，是管路对接、转向、变径以及管路与阀门、泵体、压力容器等设备连接的核心密封连接件，适配0.5英寸至24英寸公称通径的凸面管路对接场景，在150磅级的压力工况下可稳定实现管路的刚性连接与介质密封，有效避免输送的水、油气、弱腐蚀性流体等介质出现渗漏问题。在实际管路装配作业中，滑套法兰无需像对焊法兰那样对管道端部做高精度坡口加工，管道可直接穿入法兰内孔调整至合适对接位置后再进行角焊固定，大幅降低现场施工的对位难度与焊接作业量，尤其适合现场安装空间受限、管路排布紧凑的作业场景，能有效缩短管路施工周期，降低现场装配的人工成本。设计层面上，这款法兰严格遵循ANSI B16.5标准的尺寸规范进行参数化建模，法兰盘整体为环形回转体结构，盘面沿圆周方向均匀分布螺栓通孔，安装时可通过匹配规格的螺栓螺母实现两片对接法兰的均匀压紧，配合法兰凸面与密封垫片的贴合挤压，形成可靠的静密封结构；法兰内孔尺寸与适配管道外径留有合理的装配间隙，既方便管道穿入对位，也能吸收管路安装时的微小轴向偏差，降低装配应力。法兰的凸面密封面经过结构优化，凸起的密封面可在螺栓压紧时让密封垫片受力更集中，有效提升密封性能，即使在管路存在轻微振动、温度小幅波动的工况下，也能维持稳定的密封效果，避免介质渗漏。模型还预设了平面自定义属性与Size.iMate典型插入点，在进行管路系统整体装配时，可快速实现法兰与管道、相邻法兰、设备接口的智能对位装配，大幅提升管路三维布局的设计效率，减少装配对位的重复操作。从安装边界来看，法兰的外径、螺栓孔中心距、螺栓孔数量与孔径、凸面密封面直径、法兰厚度均严格匹配150级ANSI B16.5标准的对应通径参数，可直接与同标准的法兰、阀门、设备接口实现互换安装，无需额外进行尺寸适配修改；法兰背面与管道焊接的位置预留了足够的焊接操作空间，可保证角焊缝的焊接质量，避免焊接缺陷影响连接强度与密封效果。在日常运维过程中，当管路需要检修、更换管路段或设备部件时，只需拆卸对应位置法兰的连接螺栓即可完成拆解，无需对整段管路进行切割，大幅降低后期运维的检修成本与操作难度。
