创想三维Ender3V2桌面级FDM3D打印机结构

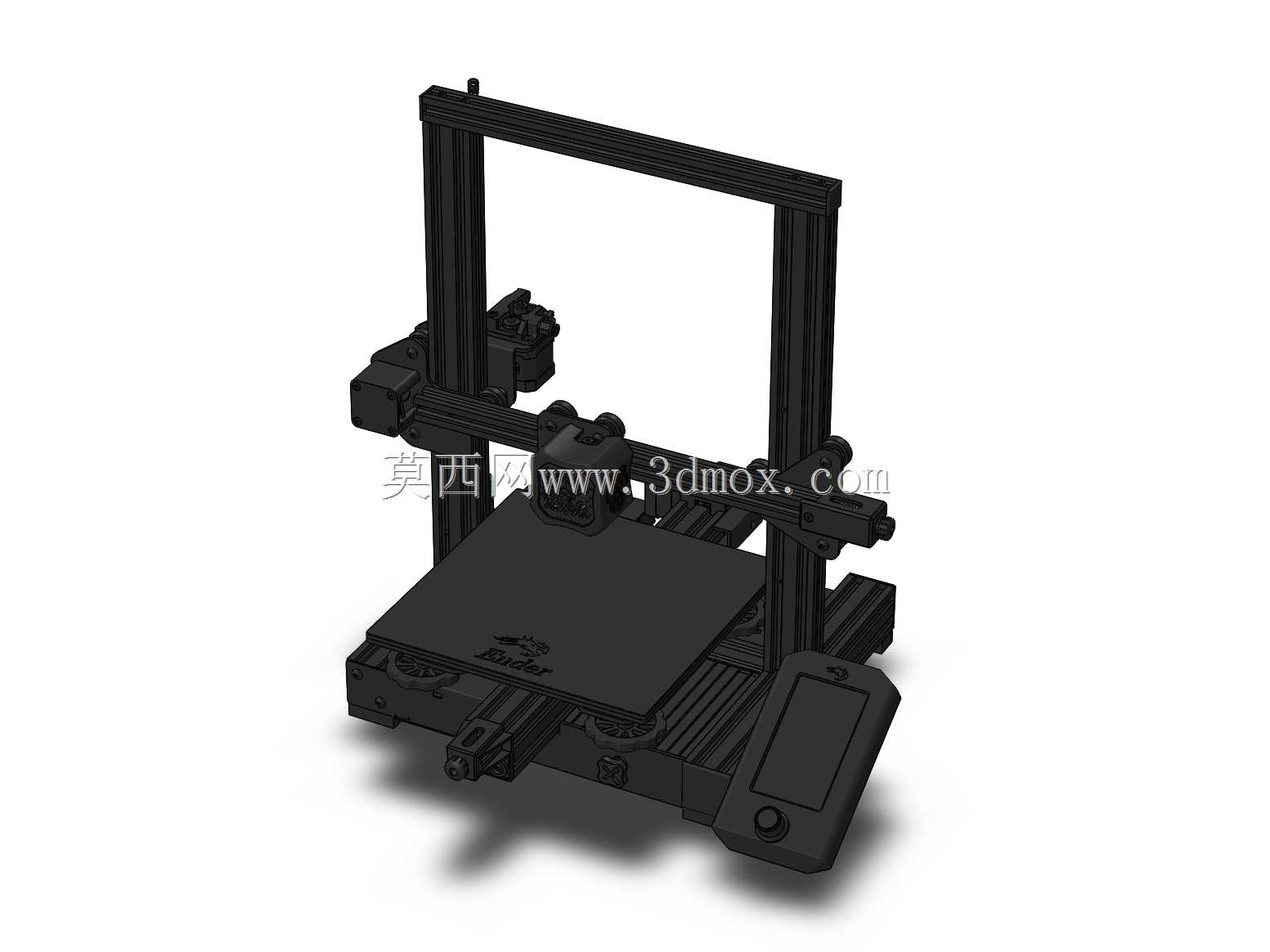

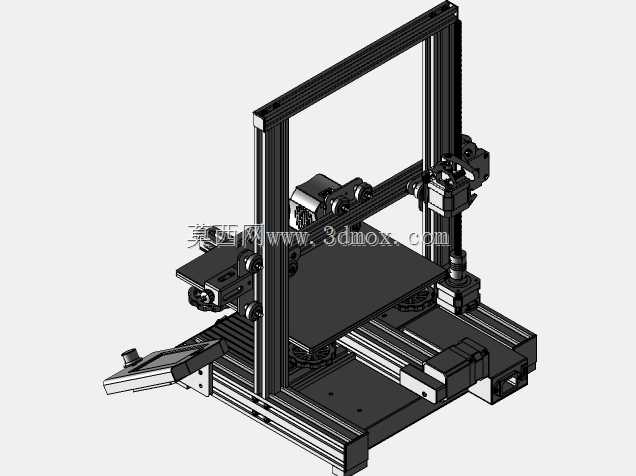

　　这款桌面级熔融沉积成型设备的三维结构，完全还原了量产机型的装配逻辑，从铝型材框架的拼接基准到运动模组的安装位都做了精准复刻，能给做桌面级增材设备二次开发、结构改装的从业者提供非常直观的装配参考。先从应用场景说起，这类设备目前覆盖的场景远比早期创客DIY要广，小到个人工作室的手板打样、中小学科创教育的实操教学，大到小型工厂的工装夹具快速制作、文创工作室的定制化小批量产出，都能看到它的身影，核心优势就是入门门槛低、改装冗余度高，用户可以根据自身需求更换挤出头、加装自动调平模块、扩展打印尺寸，这也是这类开源架构设备能长期占据桌面级3D打印市场主流的核心原因。

　　从功能特性来看，整机采用笛卡尔坐标系运动逻辑，X轴负责挤出头的横向移动，Y轴带动热床完成纵向进给，Z轴通过双丝杆同步带传动实现成型平台的垂直升降，三个轴的运动行程刚好匹配220220250mm的标准成型空间，这个尺寸边界是经过多代产品迭代验证的，既不会因为成型仓过大导致整机刚性不足、打印过程出现共振振纹，也不会因为尺寸过小限制常规零件的打印需求，日常制作结构件、外壳、创意摆件都能覆盖。设备右侧集成的独立操作屏，安装位做了倾斜角度设计，操作人员站立或者坐姿操作时都能清晰看到屏幕参数，不需要刻意俯身调整视角，屏幕下方的旋钮编码器做了凹陷式设计，避免搬运过程中误碰触发操作。

　　设计思路上，整机框架采用2020欧标铝型材拼接，型材槽口既可以作为走线槽隐藏整机线路，避免运动过程中线路剐蹭打印件，也预留了充足的改装安装位，用户不需要额外打孔就能加装灯带、料架、摄像头等外接配件。热床采用悬臂式Y轴安装结构，相比盒式结构能大幅降低整机自重，底部的同步轮张紧机构做了外露式设计，用户不需要拆解设备外壳就能调整皮带张紧度，日常维护的便利性很高。挤出端采用近端挤出改远端送料的兼容设计，既可以直接安装原厂的鲍登送料结构实现高速打印，也能更换近端挤出套件打印柔性耗材，结构上的兼容设计给用户留足了调整空间。

　　安装边界方面，整机平放的占地尺寸大概在440*410mm的范围内，放置在常规600mm深度的工作台面上不会超出边缘，设备后侧预留了100mm的走线和散热空间，不需要贴墙放置就能保证电源和主板的散热通畅。Z轴的两根线性导轨安装基准面做了共面公差约束，建模时可以看到导轨安装位的凸台设计，能抵消铝型材拼接时的平面度误差，避免Z轴运动过程中出现卡顿、层纹偏移的问题。热床的安装采用三点调平结构，相比四点调平减少了一个调整自由度，新手用户调平时更容易找到基准，配合弹簧压紧结构，打印过程中热床受热膨胀也不会出现点位偏移。

　　从结构细节来看，X轴的挤出头安装板做了轻量化镂空设计，在保证安装刚性的前提下尽可能降低运动部件重量，能有效减少高速打印时的惯性过冲，提升打印件的表面质量。设备底部的四个脚座做了可调高度设计，放置在不平整的工作台面上时，可以通过旋转脚座调整整机水平度，不需要额外垫垫片调整。电源模块安装在设备底部后侧的独立仓内，和主板仓做了物理分隔，避免电源产生的热量影响主板上的传感器精度，同时仓体预留了通风孔，能形成自然对流散热通道，长时间连续打印也不会出现过热保护的问题。料架安装位预留了标准的608轴承安装位，不管是1kg装的标准耗材卷还是更小的测试耗材卷，都能顺畅转动送料，不会因为料卷阻力过大导致送料不足、打印断料。
