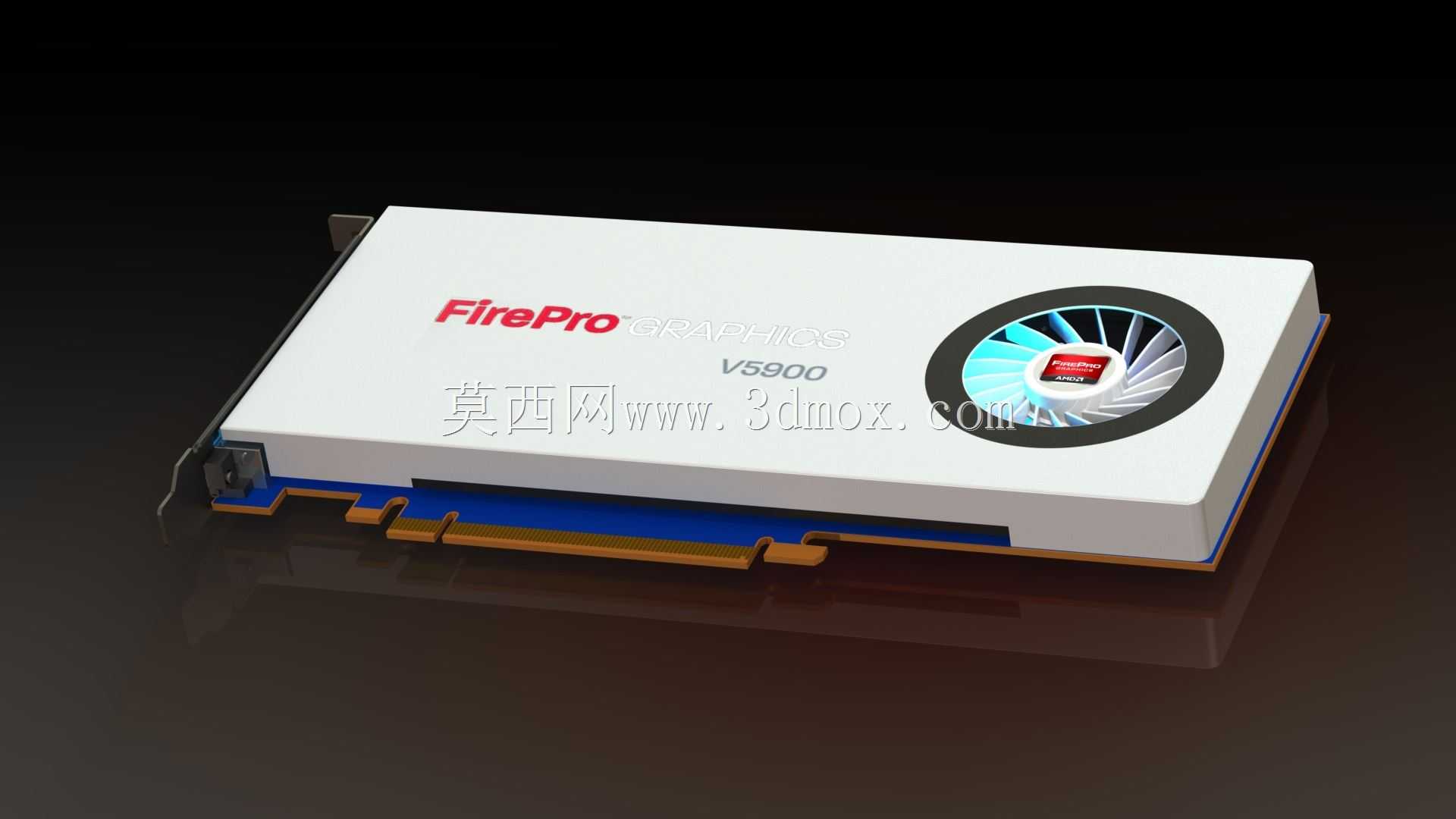

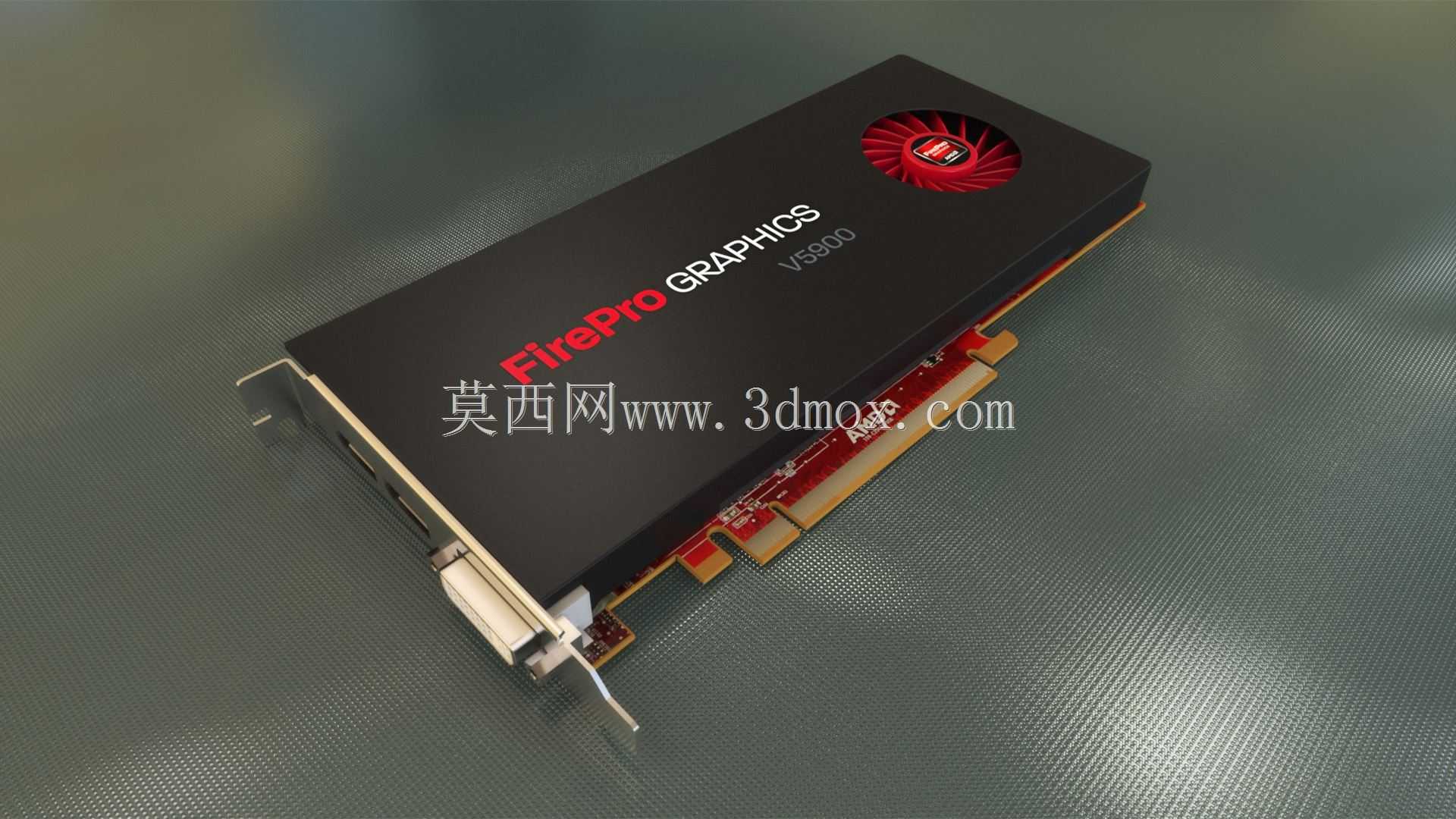

AMD FirePro V5900工作站专业图形卡结构

　　这款专业图形卡的结构设计完全围绕工作站长时间高负载图形运算场景展开，区别于消费级显卡的外观取向，所有结构设计都优先服务于散热稳定性、安装兼容性与长期运行可靠性。从板型尺寸来看，它采用标准全高PCIe扩展卡长度设计，板身宽度严格遵循PCI Express x16插槽的安装规范，金手指端的长度匹配服务器与工作站主板的全长PCIe插槽，挡板端的固定孔位完全符合标准机箱扩展位的安装尺寸，不管是塔式工作站还是机架式工作站的标准PCI扩展槽，都能直接完成安装，不需要额外调整机箱结构或者定制转接件。挡板部分预留的显示输出接口布局经过优化，两个DisplayPort接口与一个DVI接口的间距足够容纳常规尺寸的视频线接头，不会出现相邻接口插上线材后互相干涉的情况，挡板上的固定弹片与机箱扩展位的贴合度经过公差控制，安装后不会出现板卡歪斜、接口对位不准的问题。

　　从功能设计逻辑来看，这款图形卡的核心定位是面向三维建模、工程渲染、数字内容创作等专业场景，板卡上的供电模块布局避开了核心发热区，供电元件全部布置在PCB板靠近金手指的一侧，配合核心上方的涡轮式离心散热风扇，形成从挡板端进风、从板卡尾部排风的定向风道，这种风道设计在工作站密闭机箱内部的散热效率远高于消费级显卡的开放式散热，不会把热风排到机箱内部影响其他硬件的运行温度。散热鳍片采用纯铜底座直接接触显示核心，导热路径短，鳍片的密度经过计算，既保证足够的散热面积，又不会因为风阻过大导致风扇转速过高产生额外噪音，风扇的固定结构采用减震橡胶垫连接，长时间高负载运行时不会因为风扇震动产生共振噪音，符合工作站对运行噪音的控制要求。

　　PCB板的布线设计充分考虑了专业图形卡的长时间满载运行需求，显存颗粒围绕显示核心对称布置，缩短信号传输路径，减少信号干扰，板上的电容、电感等元件全部采用工业级耐温规格，能够在40摄氏度的机箱进风温度下持续满负载运行数千小时不出现性能衰减。板卡尾部的固定位预留了机箱辅助固定螺丝孔，对于运输过程中可能出现的震动，能够提供额外的固定支撑，避免板卡因为长期震动出现金手指接触不良、元件虚焊的问题。外壳部分采用高强度ABS工程塑料一体成型，表面做了磨砂处理，既可以避免日常拆装时留下指纹划痕，又能起到一定的电磁屏蔽作用，减少板卡运行时对外的电磁辐射，同时也能阻挡机箱内部的线缆、灰尘直接接触PCB板上的元件，降低因为异物掉落导致板卡短路的风险。

　　在实际工程应用场景中，这类专业图形卡是三维机械设计、建筑BIM建模、影视后期渲染工作站的核心硬件，它的结构设计完全匹配这类场景7*24小时不间断运行的需求，没有消费级显卡上多余的装饰灯效、夸张的造型设计，所有结构细节都服务于稳定性与兼容性。比如板卡的厚度控制在双槽尺寸，不会占用相邻的PCIe扩展槽位，工作站主板上相邻的插槽可以继续安装采集卡、加速卡等其他扩展硬件，不会因为显卡过厚导致其他扩展卡无法安装。散热风扇的供电采用独立针脚定义，支持工作站主板的转速调控策略，能够根据核心负载动态调整转速，在轻负载建模操作时保持低转速低噪音，在满负载渲染输出时提升转速保证核心温度处于合理区间。从安装边界来看，这款显卡的整体长度控制在27厘米以内，能够兼容绝大多数标准塔式工作站与2U以上机架式工作站的内部空间，不需要拆除机箱内部的硬盘架或者其他结构件，拆装维护时只需要松开挡板固定螺丝、断开供电接口就可以直接抽出板卡，散热模块的灰尘清理也不需要完全拆解PCB，只需要打开外壳顶部的防尘网就可以清理鳍片上的积灰，降低了工作站后期维护的难度。
