基于国标设计的双级斜齿轮减速装置

这款双级斜齿轮减速装置，是工业传动系统中应用极为广泛的动力传递核心部件，主要适配需要低转速、大扭矩输出的工况场景，在输送生产线、矿山输送设备、轻工包装机械、中小型起重设备以及通用机床的进给传动单元中都能见到这类结构的身影，它的核心作用是匹配原动机与工作端的转速差，将原动机输出的高转速通过两级齿轮啮合降速，同时按传动比放大输出扭矩，让工作端获得适配作业需求的动力参数，避免原动机直接带载出现扭矩不足、转速过高无法匹配作业要求的问题。

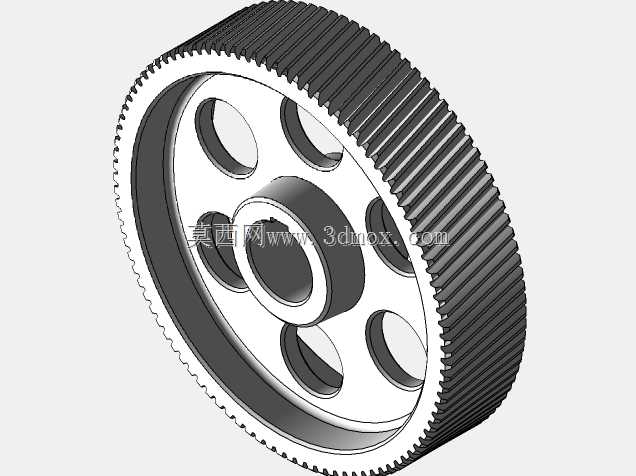

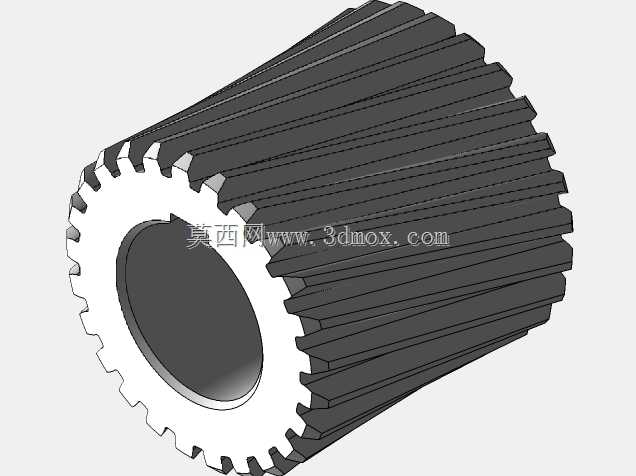

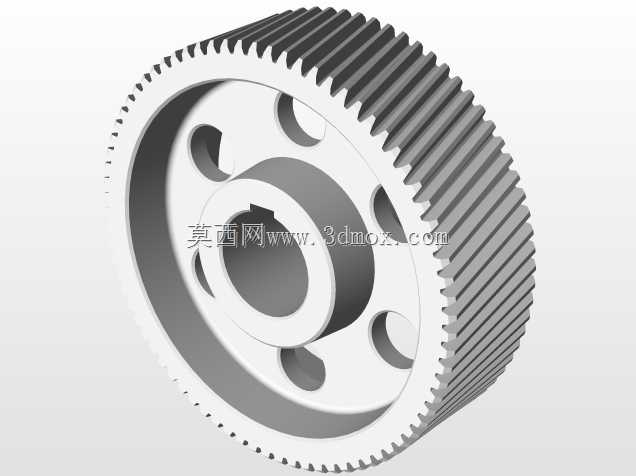

该装置采用两级斜齿轮传动的结构设计，斜齿轮相比直齿轮在啮合过程中重合度更高，传动过程更平稳，运行时的冲击、振动与噪声都能得到有效控制，更适合长时间连续运转的工业作业场景。整体设计严格遵循GB相关标准，总传动比设定为1:13.26，这个传动比参数经过多场景工况校核，能够覆盖多数中小型工业设备的减速需求，两级齿轮的参数匹配经过严谨计算，高速级与低速级的齿轮强度、轴系刚度都做了对应优化，保证在额定负载下长期运行不会出现齿面点蚀、轴系变形超差的问题。

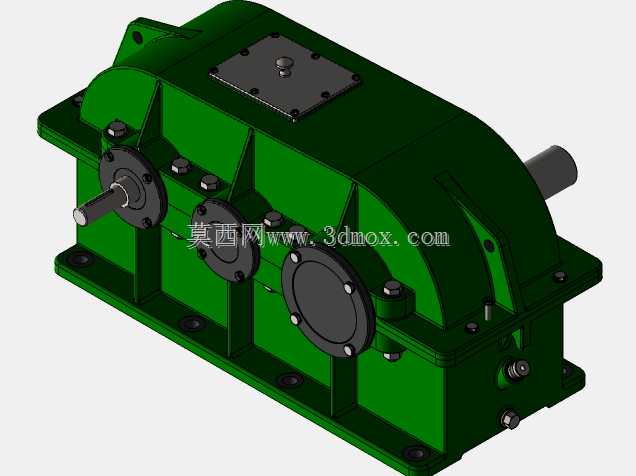

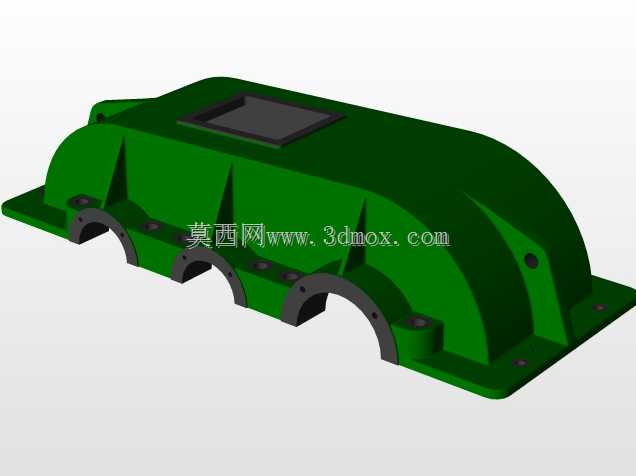

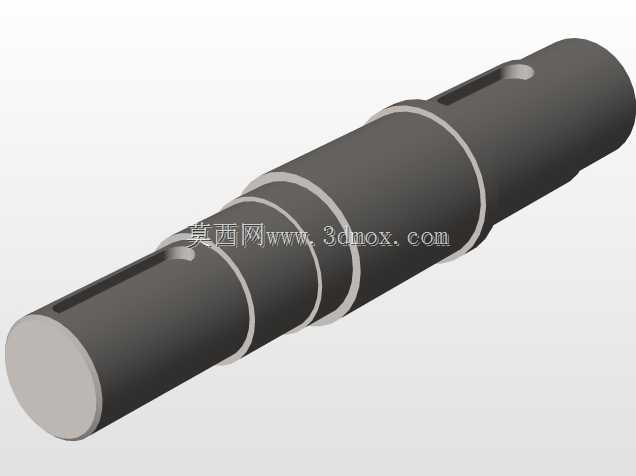

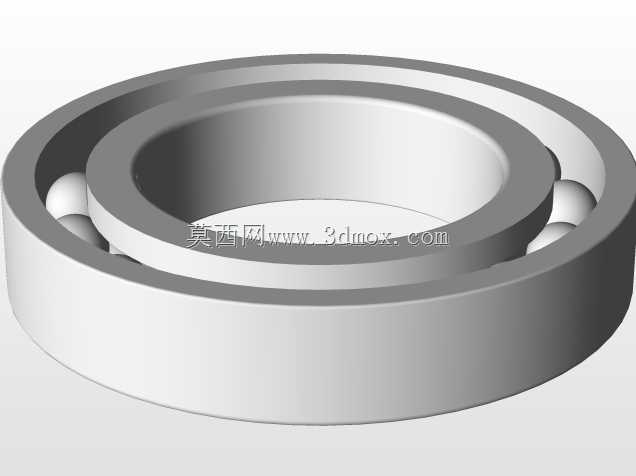

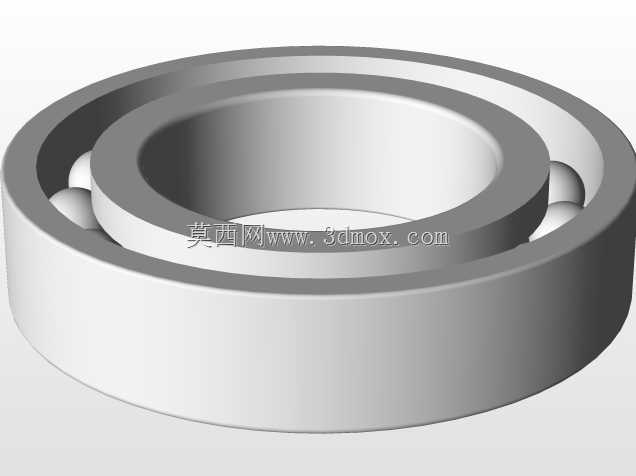

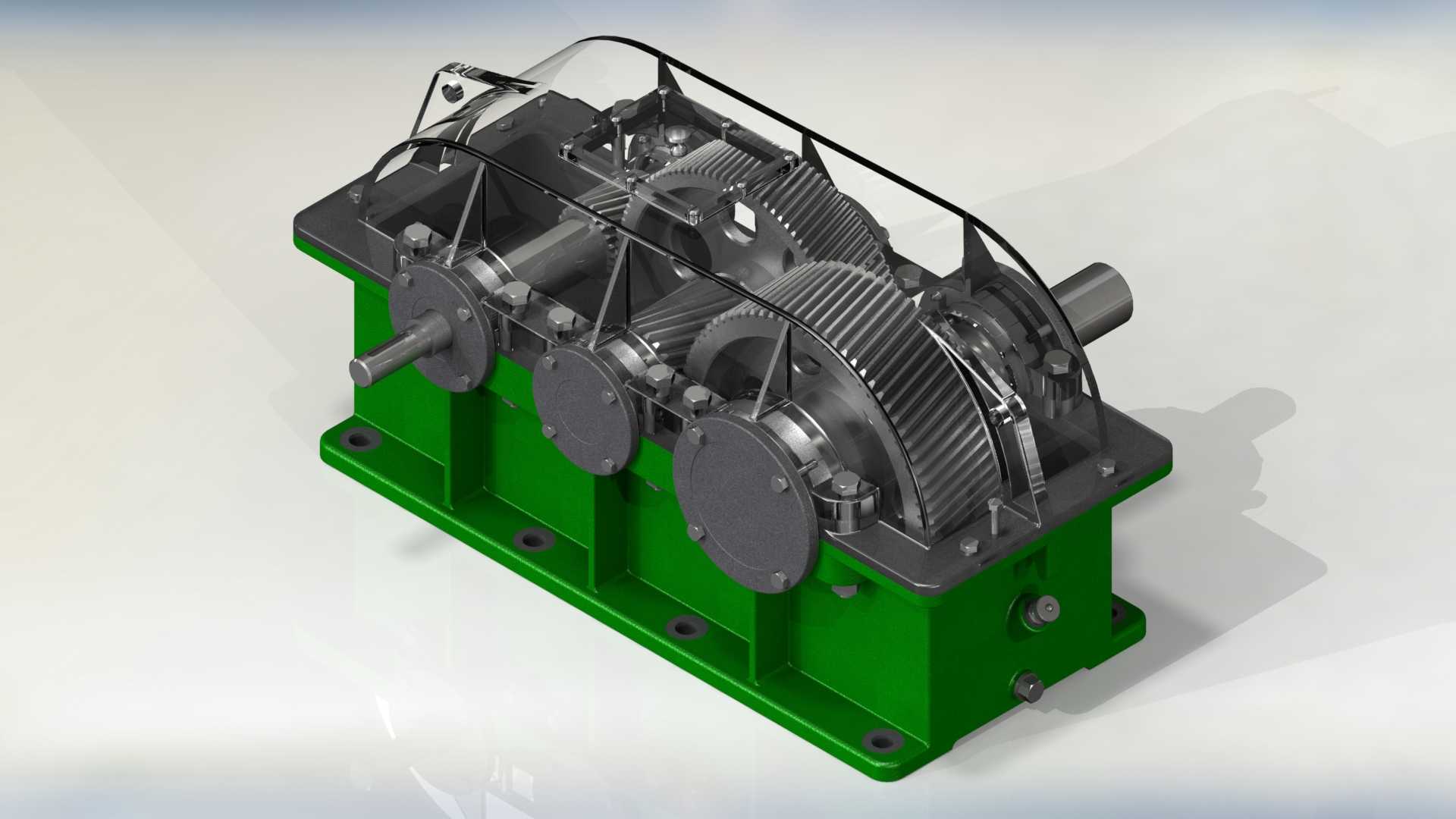

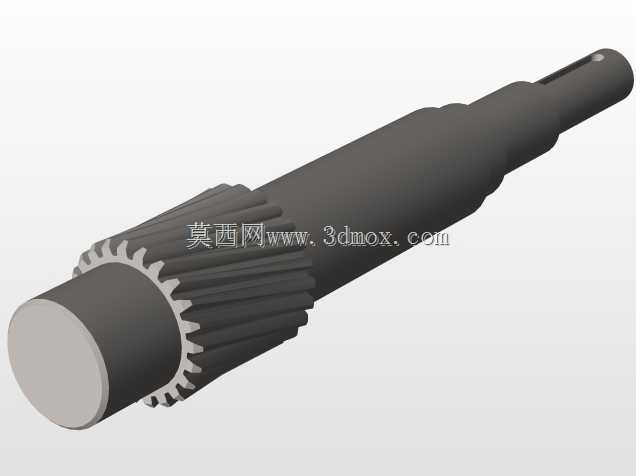

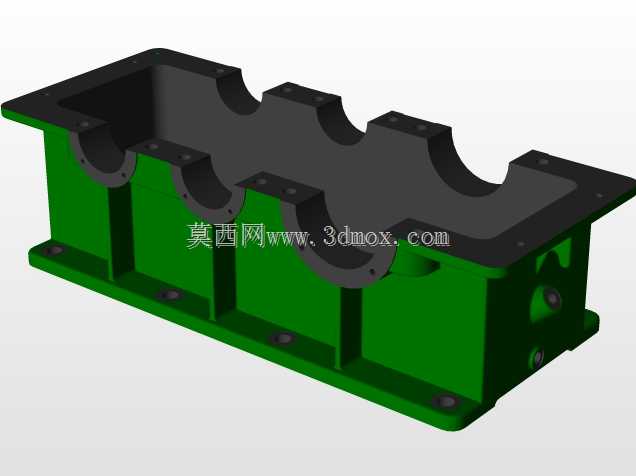

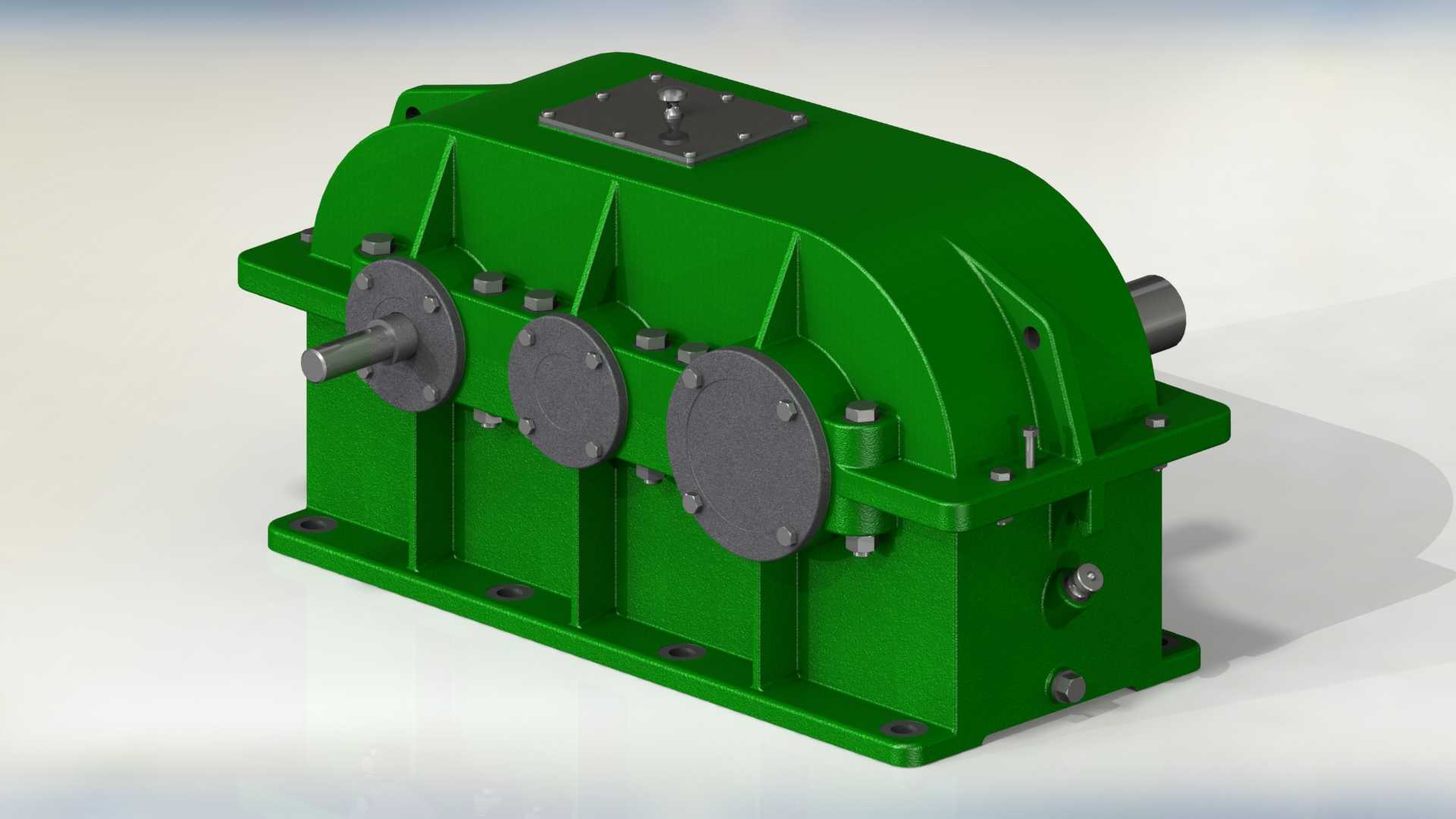

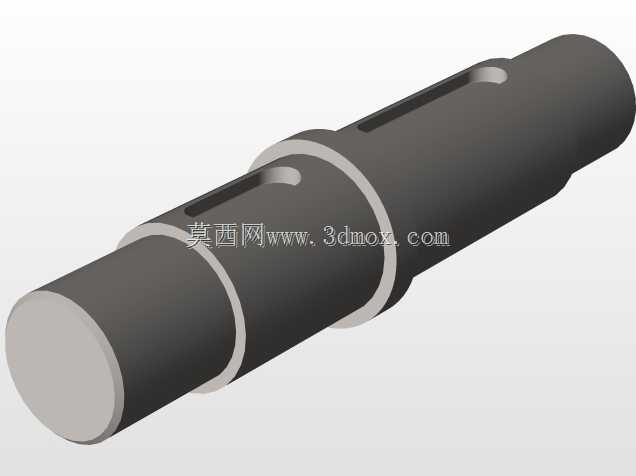

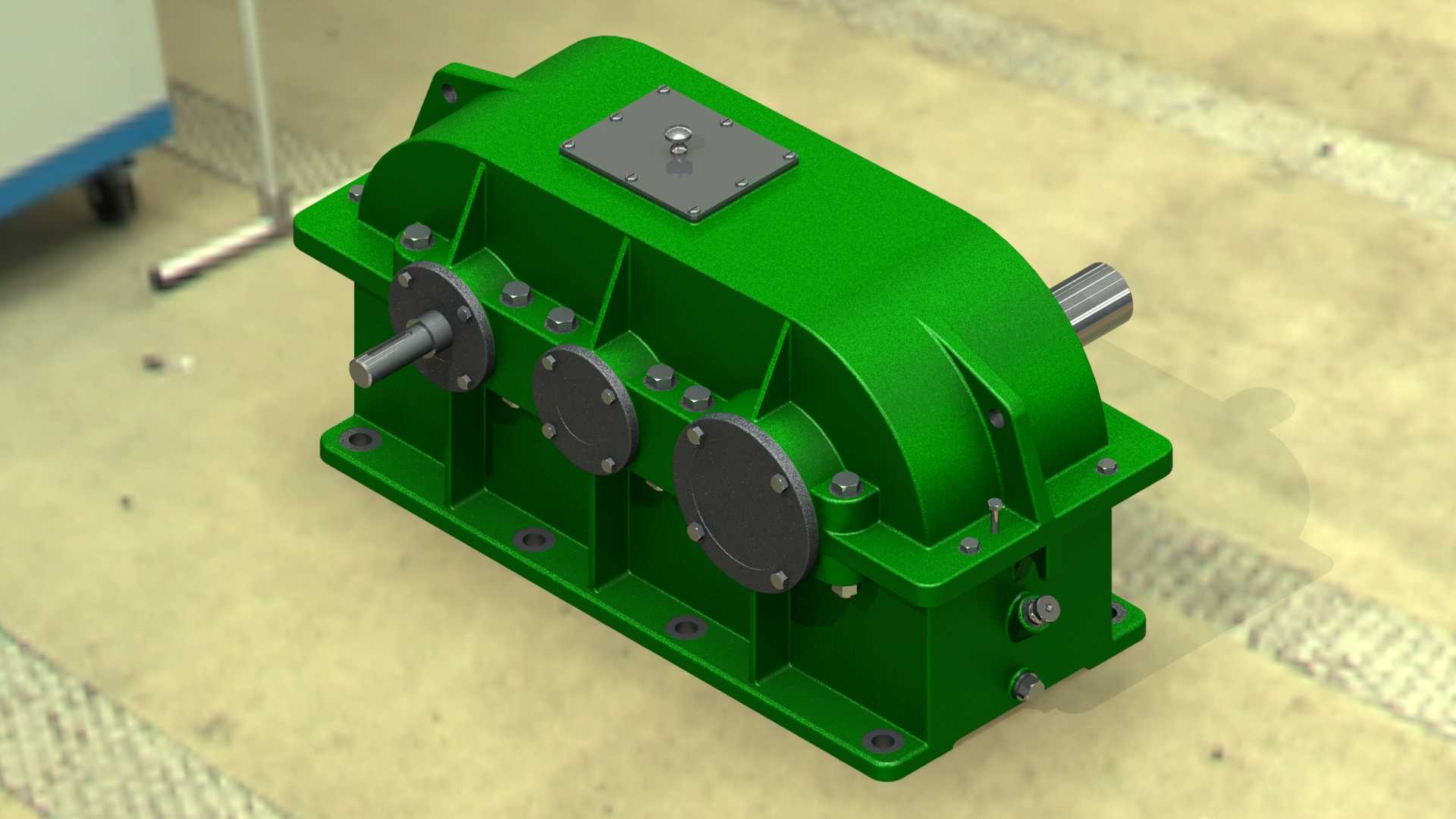

从结构布局来看，装置采用剖分式箱体设计，下半部分为带安装脚的铸铁箱体基座，安装脚预留了标准安装孔位，能够直接通过螺栓固定在设备机架的安装平面上，上半部分为箱盖，方便后期检修时开盖检查齿轮啮合状态、更换润滑油，不需要整体拆解设备与工作端的连接。输入轴与输出轴分别从箱体两侧伸出，轴端采用标准轴径设计，能够适配通用规格的联轴器、带轮等连接部件，不需要额外做轴头改造。箱体内部设计了合理的润滑油路与油位适配结构，齿轮啮合时能够带起润滑油实现飞溅润滑，对轴承、齿轮啮合面进行持续润滑降温，同时箱体上预留了油塞、透气帽的安装位置，保证长期运行时箱体内外压力平衡，避免润滑油渗漏。

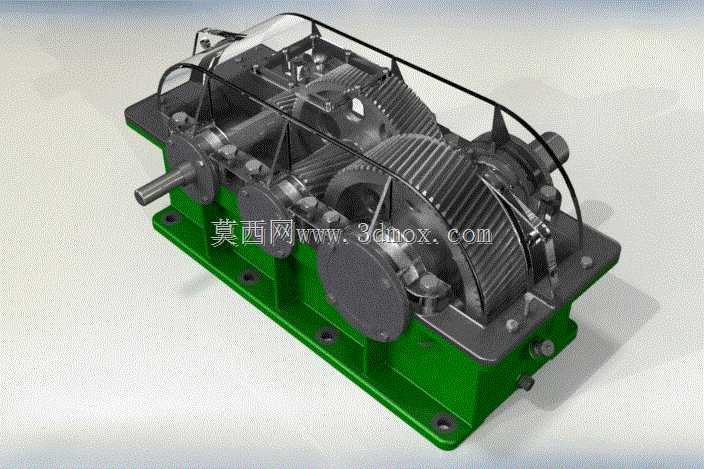

在安装边界方面，该装置的整体外形紧凑，安装脚的孔位间距、轴伸的中心高度都遵循通用减速机的安装尺寸规范，能够直接替换同规格的老旧减速设备，不需要对原有设备的安装机架做大规模改造，适配性较强。箱体外部加装了防护栏结构，既可以避免运行过程中外部杂物磕碰外露的轴端部件，也能在检修时起到防护作用，防止操作人员误触转动部件引发安全问题。整体结构兼顾了传动稳定性、安装便捷性与后期维护的便利性，能够满足多数通用工业场景的动力减速需求。
