立式支腿承压搅拌反应罐体结构设计

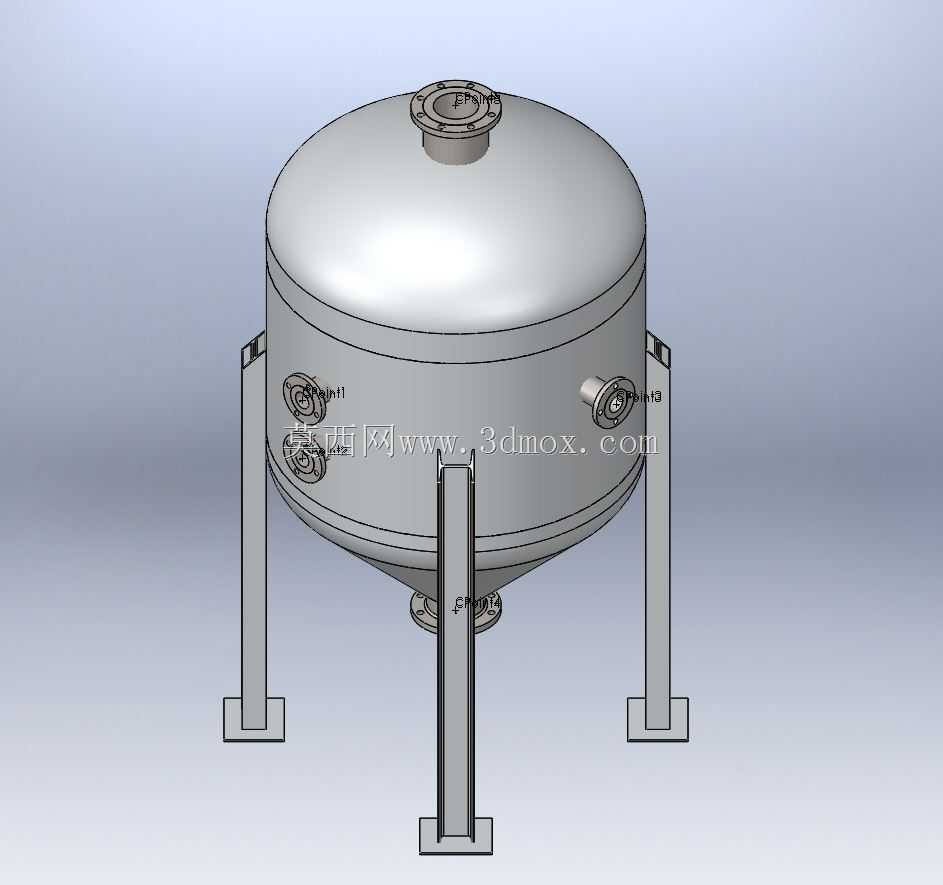

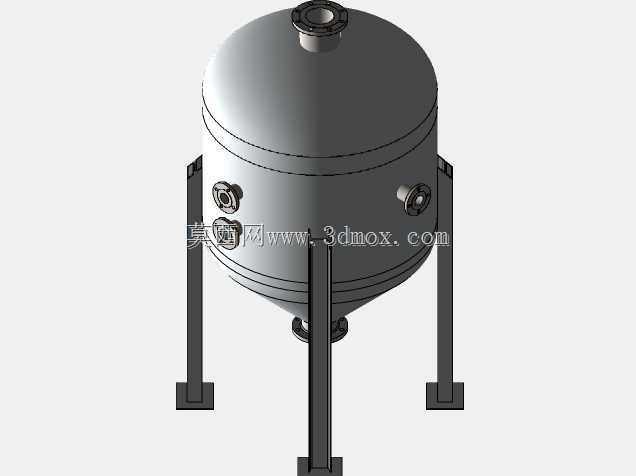

该立式承压罐体主要应用于精细化工、食品加工、医药制剂生产领域的物料混合、反应、暂存工序，可在常压或带微正压的工况下完成液液混合、固液悬浮、低速反应等工艺过程，适配中小批量生产车间的间歇式生产需求，也可作为成套生产管线中的中间缓冲储料单元使用。设备主体采用上下椭圆封头搭配圆柱形筒体的结构设计，上封头中心设置大口径法兰接口，可适配搅拌组件安装、人孔检修或是大流量进料管路对接，筒体侧壁分层布置多组不同规格的侧接接口，可分别接入进料管、温度检测探头、压力检测元件、取样阀以及出料辅助管路，下封头采用锥底收口结构，中心设置底接接口，能够保证罐内物料无残液死角完全排空，避免物料沉积变质影响后续批次生产。支撑结构采用三根等距分布的立式方钢支腿，支腿底部带有方形安装固定板，可通过膨胀螺栓与生产车间的混凝土地面或是设备安装钢平台直接固定，三根支腿的受力分布均匀，可承受罐体满载物料时的总重量，同时支腿与筒体之间采用焊接加筋板的连接方式，能够抵消搅拌作业时产生的径向振动力，避免设备运行过程中出现晃动偏移。设计过程中充分考虑了日常操作与检修的便利性，侧接接口的安装高度匹配常规操作平台的站立作业高度，操作人员无需攀爬即可完成阀门操作、取样检测等日常工作，上封头的中心接口预留了足够的安装空间，后续可根据工艺需求加装不同形式的搅拌桨、减速机组件，也可更换为盲板法兰作为纯储料罐使用。筒体与封头的壁厚设计兼顾了承压能力与材料成本，在满足常规工况强度要求的前提下尽可能降低设备自重，整体外形的安装边界紧凑，支腿的外沿尺寸小于筒体直径的1.2倍，可适配车间内狭小的安装空间，设备底部预留的排空空间足够安装出料阀门或是对接物料输送泵，无需额外抬高基础即可完成管路对接。
