工业用碳钢外盘管式反应容器结构设计

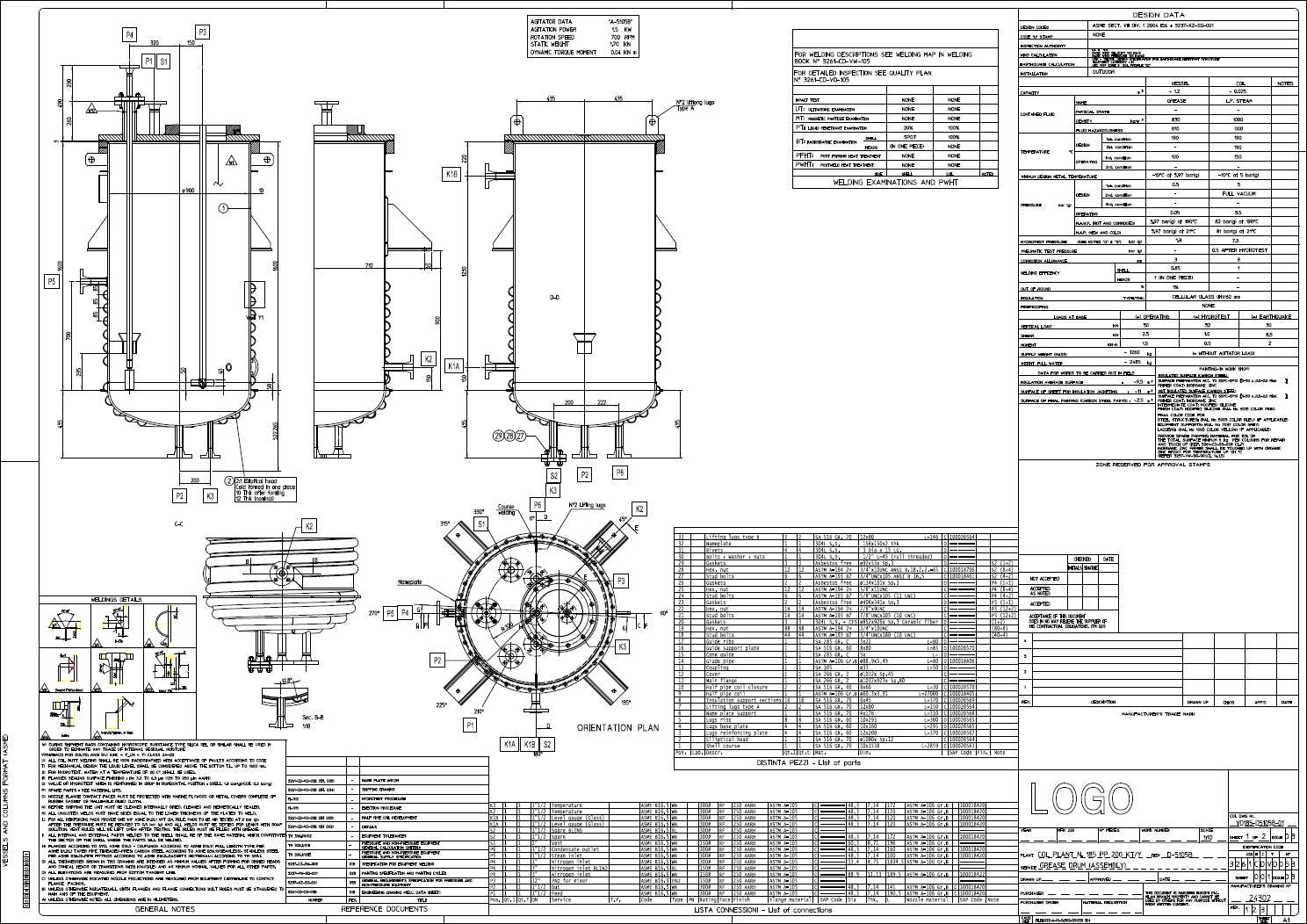

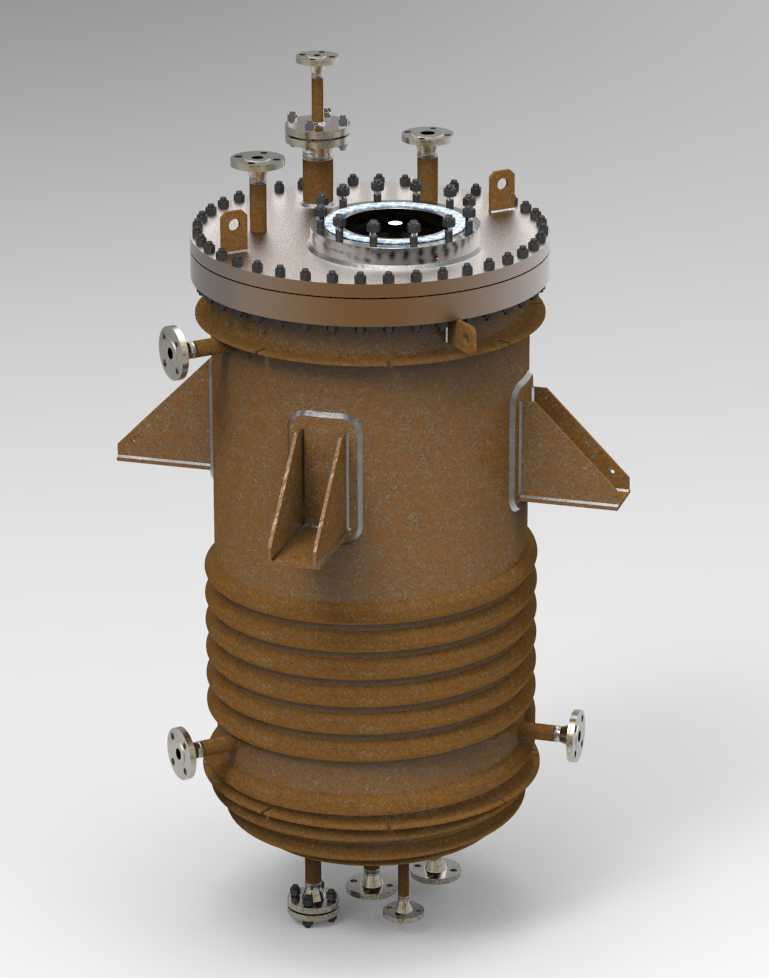

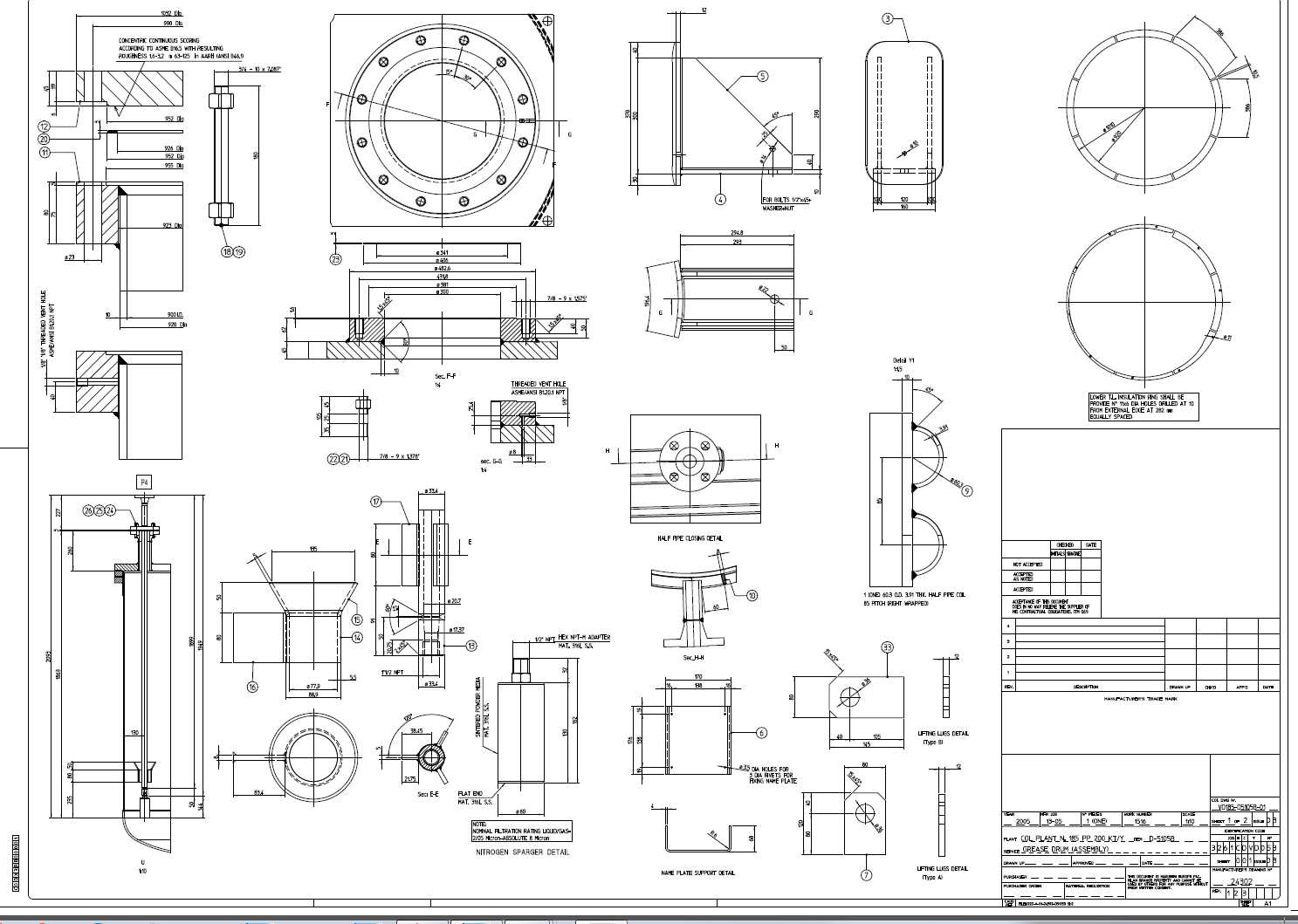

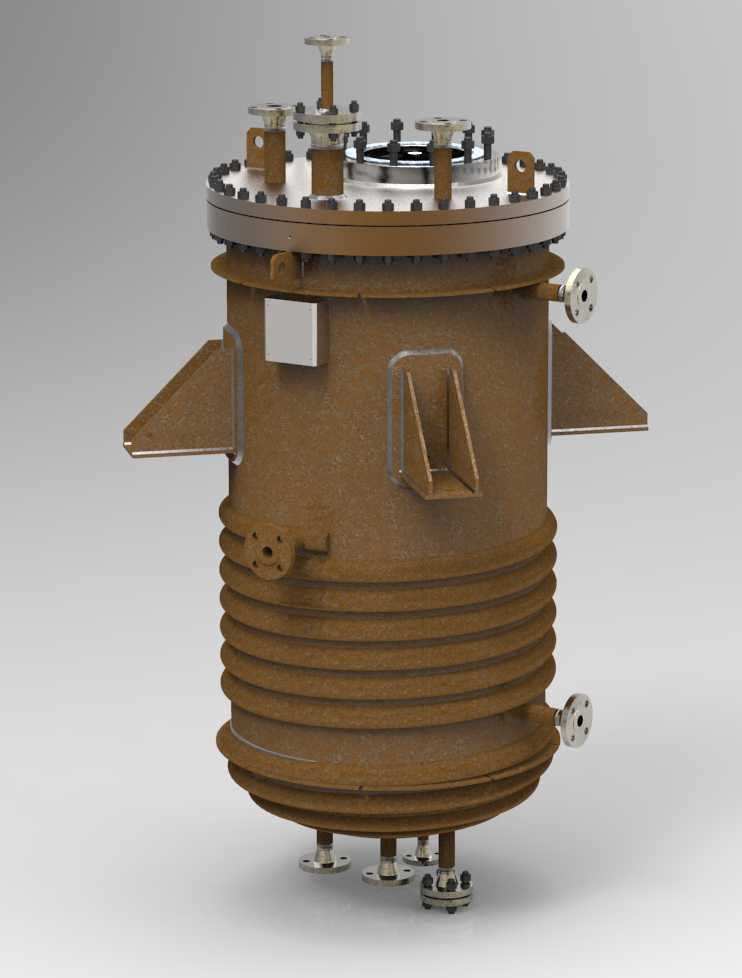

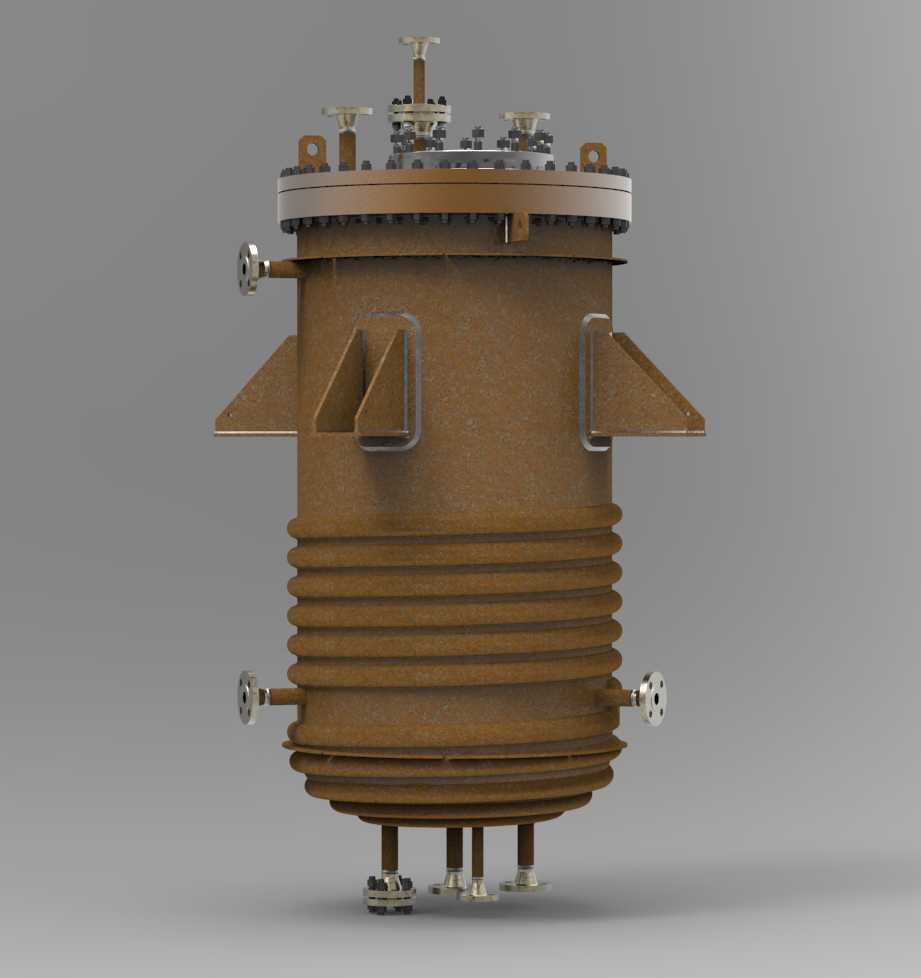

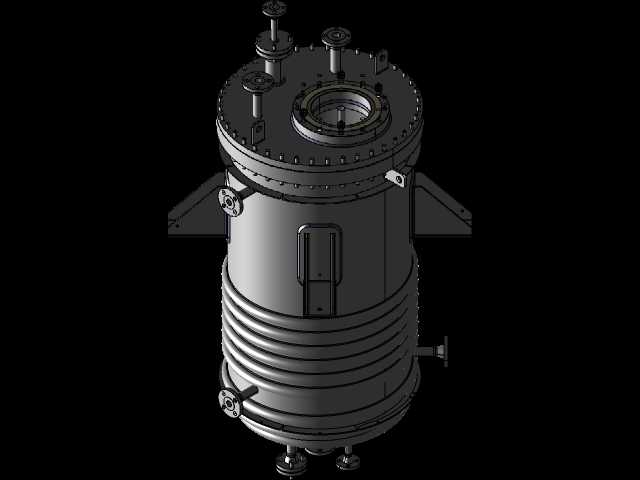

该碳钢反应容器主要应用于石油化工、精细化工、医药中间体合成、食品添加剂生产等行业的常压或带压反应工序，可完成物料的混合、反应、萃取、合成等工艺过程，适配酸碱类、有机类等多种介质的批量生产需求，是化工生产流程中的核心反应单元设备。设备整体采用立式圆筒形罐体结构，主体材质选用碳钢，兼顾结构强度与制造成本，适合多数无强腐蚀要求的常规反应工况。罐体上部采用法兰快开式封头结构，封头上布置多组不同规格的工艺接管，分别用于进料、排气、测温测压、安装搅拌装置、安全泄压等功能，接管位置经过排布优化，避免管路干涉同时满足操作维护的便捷性需求。罐体侧壁设置外半管盘管结构，可通入加热蒸汽或冷却介质，实现罐内物料的温度精准调控，相比夹套结构换热效率更高，同时能降低罐体整体壁厚，减少材料消耗。罐体中上部对称布置三组支耳式支撑结构，可直接架设在钢结构操作平台上，支撑位置经过受力校核，可满载物料工况下的结构稳定性，支耳与罐体采用焊接连接并设置加强筋，避免长期承重出现焊缝开裂问题。罐体底部设置三组可调式支脚，可在安装时调整设备水平度，同时预留出料接口位置，方便反应完成后物料的排出。罐体上下封头与筒体的连接采用法兰螺栓紧固结构，密封面适配耐温耐腐垫片，可满足对应压力等级下的密封要求，避免物料泄漏。设计过程中充分考虑了设备的安装边界，整体外径适配常规车间通道的运输宽度，支耳安装尺寸匹配标准钢结构平台的梁间距，顶部接管的高度预留了阀门安装与操作的空间，底部支脚的调节范围可适配不同平整度的安装基础。设备整体结构紧凑，各功能部件排布合理，既满足化工反应的工艺需求，也兼顾了制造、运输、安装、日常维护的全流程便利性，可直接用于对应产能的化工生产线搭建，也可作为同类反应设备设计的参考结构。
