梭芯压合组装专用自动化设备三维设计

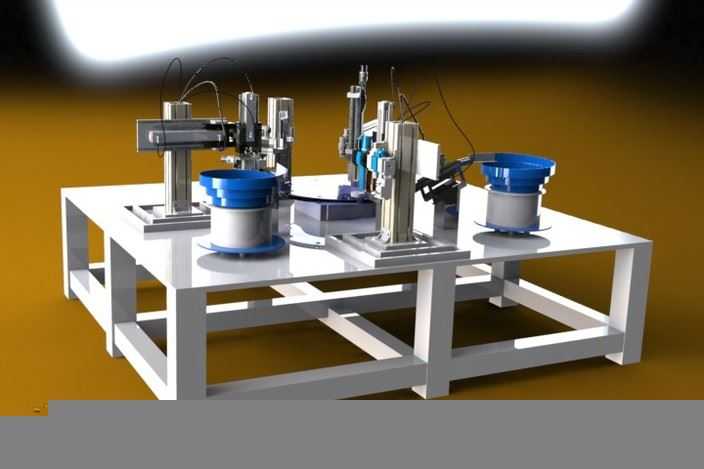

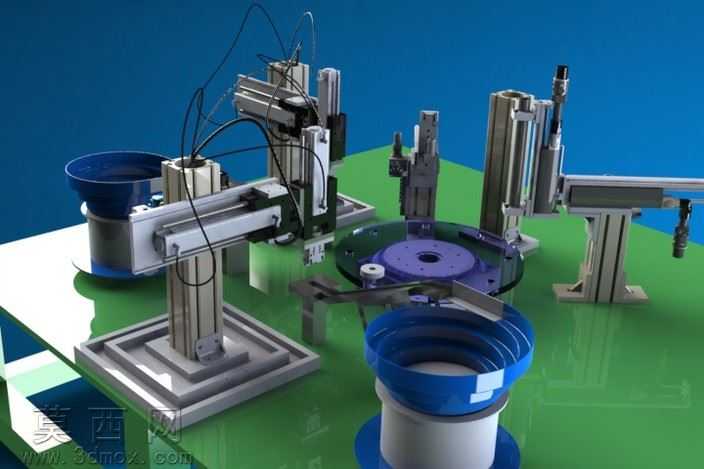

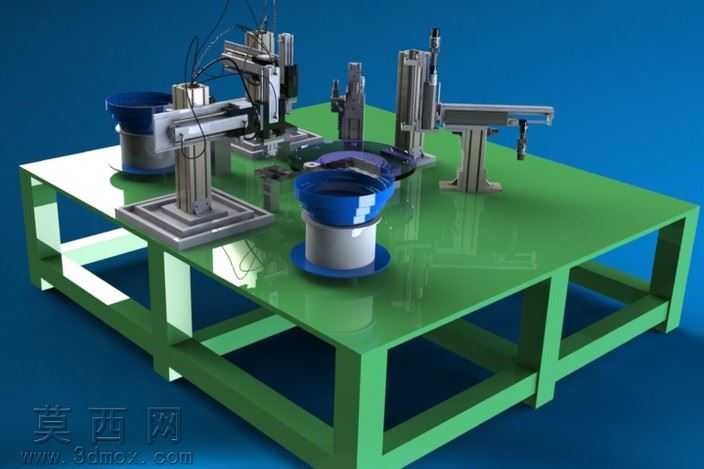

本模型为梭芯压合组装专用自动化生产设备，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与运行结构。模型渲染阶段采用工业级写实材质方案，设备机架部分赋予哑光白色金属烤漆材质，还原方通焊接机架的真实质感，表面做细微颗粒质感处理，避免塑料感；振动盘料斗采用亮蓝色工程塑料材质搭配银色金属底座，区分送料部件与机架的视觉层次；压合执行模组部分采用阳极氧化铝型材与镀铬直线导轨材质，金属反光参数调整至符合工业设备真实光影效果，地面采用暖棕色哑光地坪材质，搭配顶部柔光箱式打光方案，渲染出的效果图明暗层次清晰，各部件结构辨识度高，能够直观展示设备的整体布局。结构设计上，设备采用方通焊接一体式机架作为承载基础，机架底部设计有横向加强方通，提升整体刚性避免运行过程中产生晃动；机架台面上对称布置两台振动盘送料机构，分别完成两种待压合梭芯配件的自动排序送料，送料轨道末端设置定位工装，保证配件送料位置精度；台面中部布置两套独立的压合执行模组，模组采用立式立柱搭配水平滑台的结构，集成气动压头与物料拾取夹具，可自动完成取料、对位、压合的全流程动作，各模组之间设置挡光与防护隔板，避免运行过程中物料飞溅；设备的气动管路与传感线路沿机架内侧线槽布置，台面预留走线孔位，保证外观整洁的同时便于后期维护。设计思路围绕梭芯压合工序的自动化需求展开，替代传统人工手动对位压合的作业模式，通过双工位并行设计提升生产效率，振动盘送料结构适配梭芯类小型零件的排序需求，压合行程与压力参数可通过调整气缸参数适配不同规格的梭芯产品，整体结构紧凑，台面上各功能模组间距符合人工调试的操作空间要求，机架高度适配站立作业的人机工程学标准，既满足自动化生产的效率要求，也兼顾了设备调试、维护的操作便利性，模型完整保留了各部件的装配约束关系，可直接用于工程出图、运动仿真演示以及方案汇报展示。
