带背光1602字符型液晶显示模块结构设计

这款16x2字符型液晶显示模块是嵌入式开发、工业控制、小型智能设备领域应用极为广泛的人机交互核心组件，日常在Arduino开源硬件开发、小型工控终端、智能小家电控制面板、实验教学装置、简易数据采集设备中都能见到它的身影，主要承担短文本信息、运行参数、状态提示、简单交互菜单的显示输出功能，能够同时展示两行、每行16个标准ASCII字符，足以覆盖绝大多数小型设备的信息展示需求，无需复杂的图形渲染能力就能完成清晰的信息传递，是低成本人机交互方案的首选显示部件。

该模块集成了背光组件，在弱光甚至无环境光的使用场景下也能保证显示内容清晰可读，适配设备机柜内部、夜间运行设备、便携手持装置等多种光照条件不佳的使用环境。从设计思路来看，这款模型完全依托公开的器件手册公制尺寸参数进行还原，重点还原了模块的实际安装边界与外部结构特征，核心目的是为设备结构设计人员提供精准的外形参考，方便在进行设备外壳、安装面板、PCB堆叠布局时提前预留匹配的安装空间，避免后期结构装配时出现干涉、尺寸不匹配的问题。

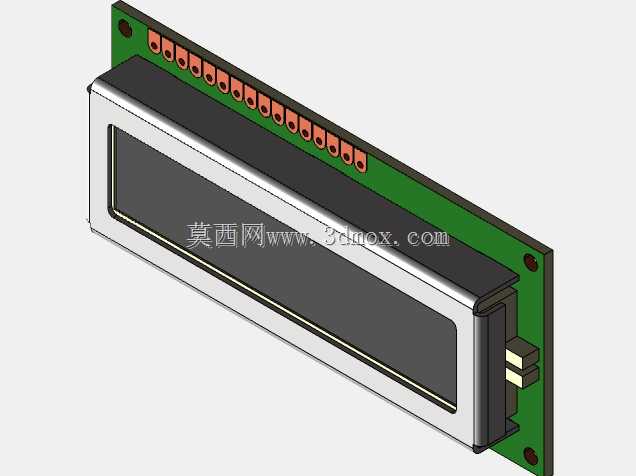

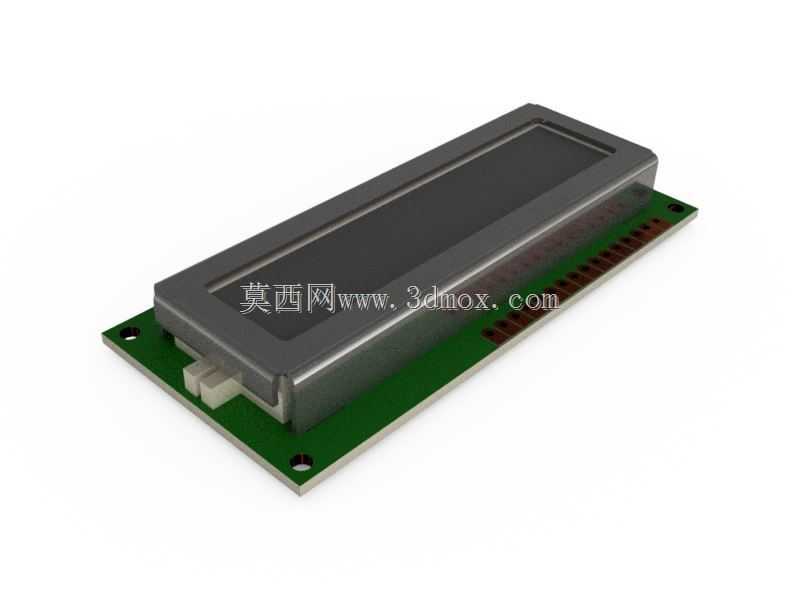

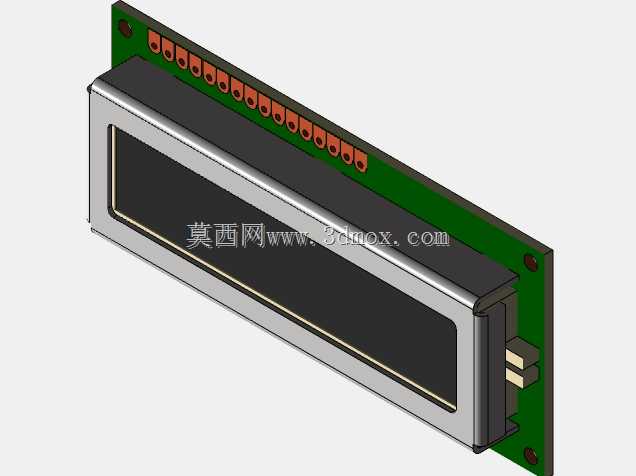

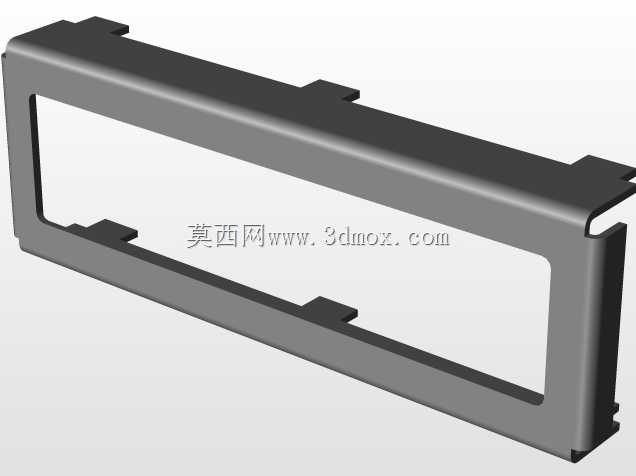

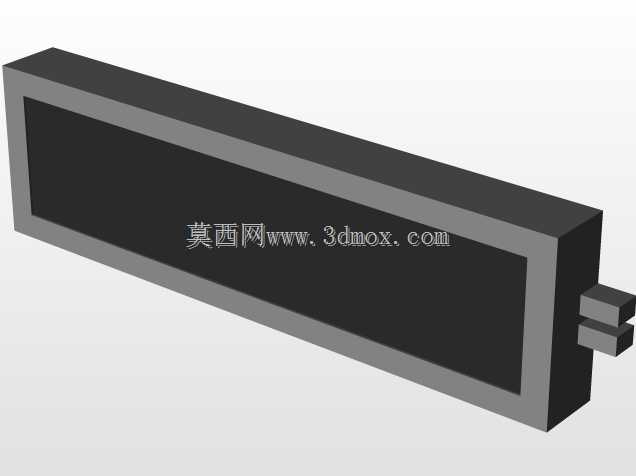

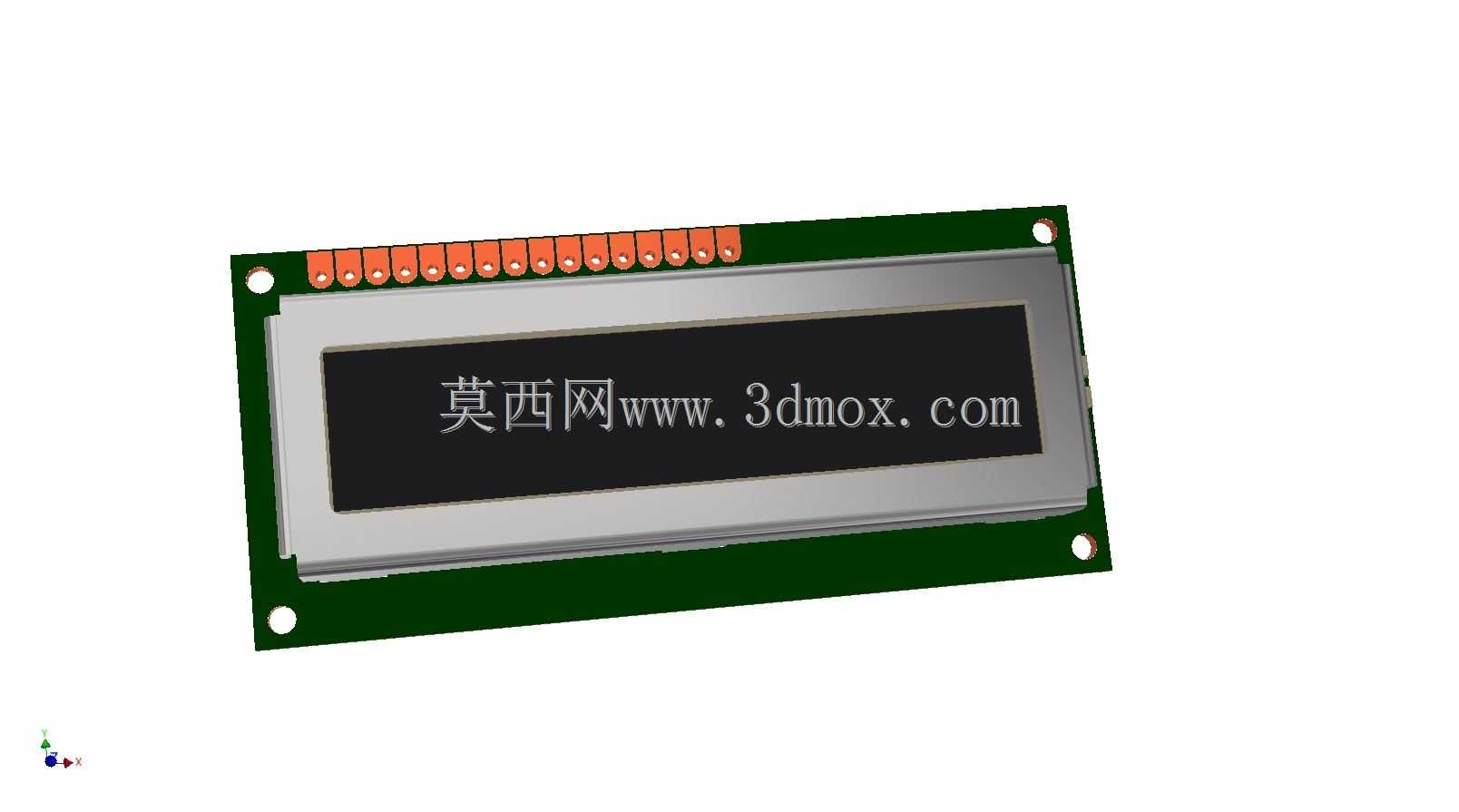

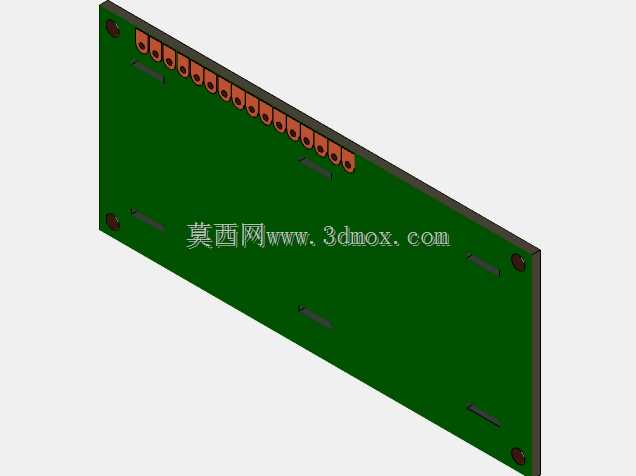

外形尺寸上，模块采用行业通用的1602系列标准长宽规格，PCB基板四角预留了标准直径的金属安装孔位，孔位间距完全符合行业通用安装规范，可直接匹配市面上绝大多数标准1602液晶屏固定支架、面板开孔尺寸；模块上方排布的16个直插排针引脚完全对齐标准引脚定义位置，在进行结构堆叠时可精准预留排针插接空间，避免与周边元器件产生位置冲突。显示区域的边框凸起高度、背光层的厚度、PCB板的整体厚度都按照实物比例进行了还原，能够精准模拟模块装配后的实际占用空间，不管是做嵌入式设备的外壳结构设计，还是做教学演示装置的布局搭建，都能依托这个模型完成精准的空间规划，确保设计完成的结构件能够完美适配实物模块，不用反复调整安装位尺寸，大幅缩短结构设计阶段的验证周期。
