十英寸带金属回流管不锈钢三通管件

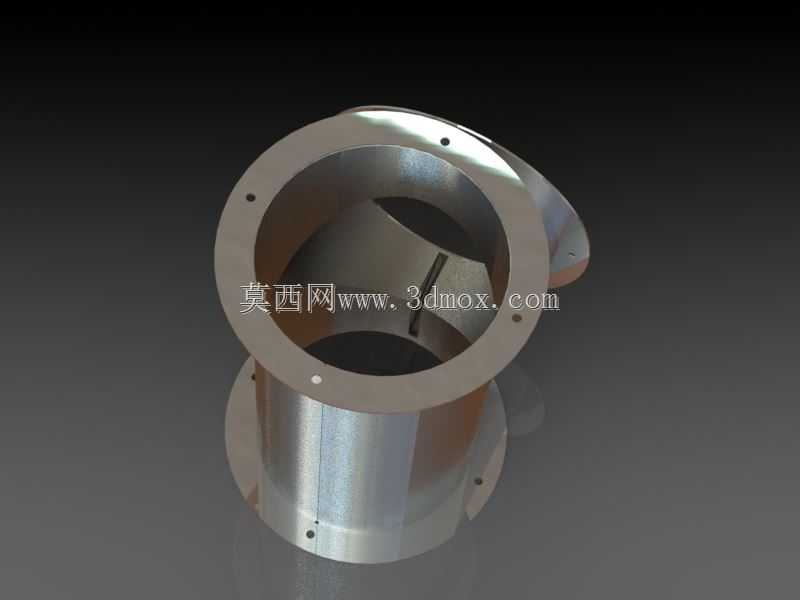

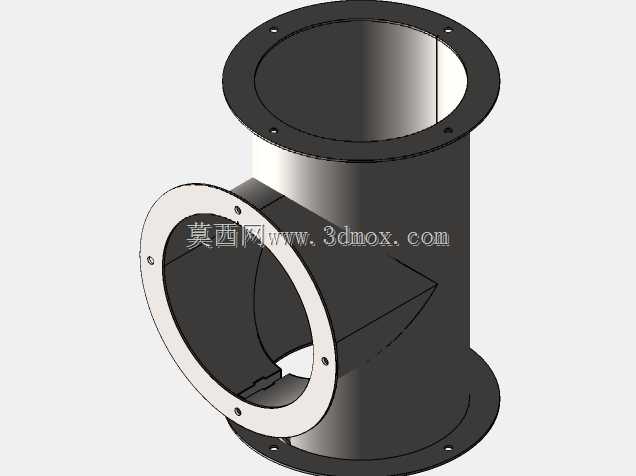

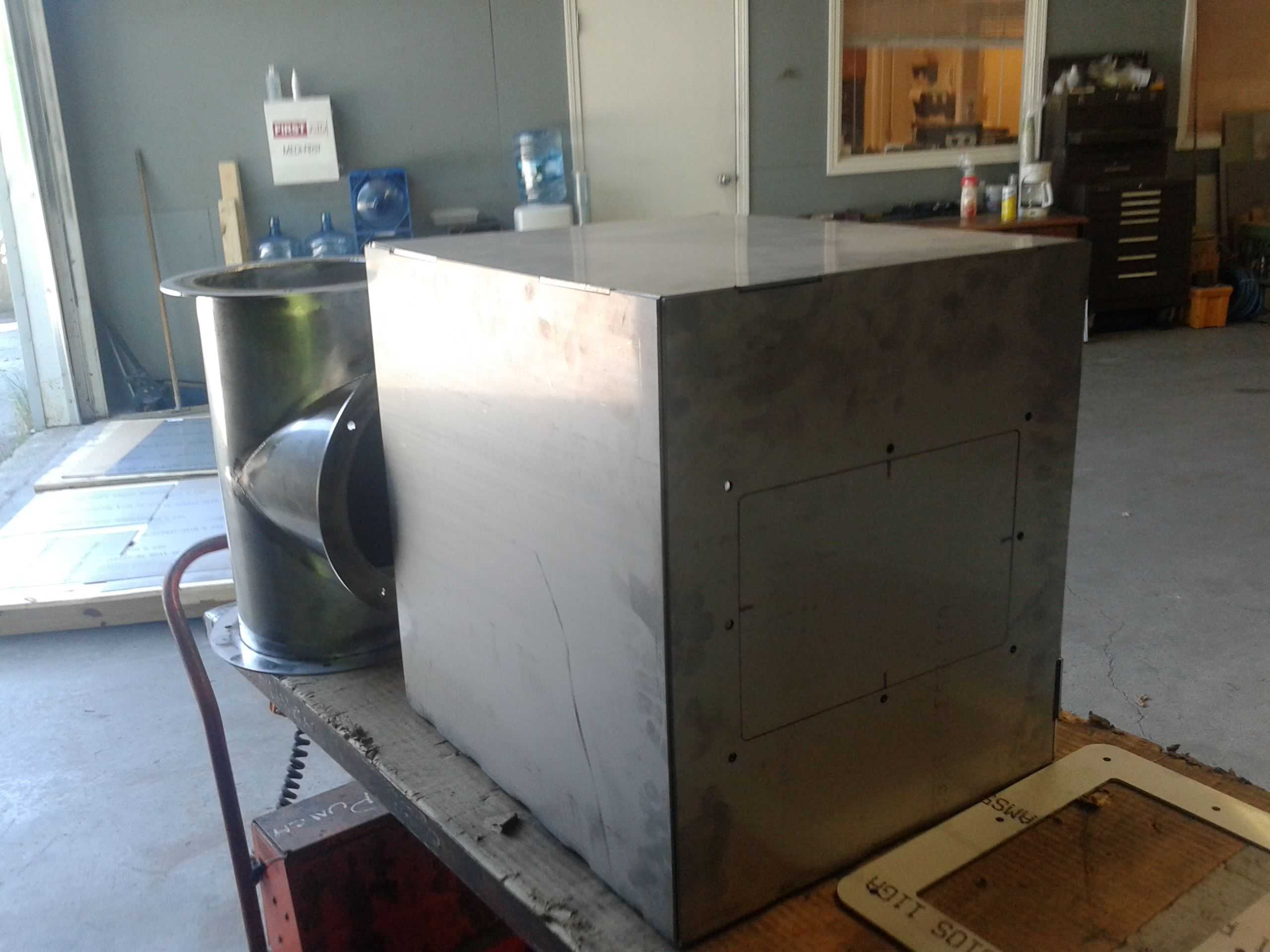

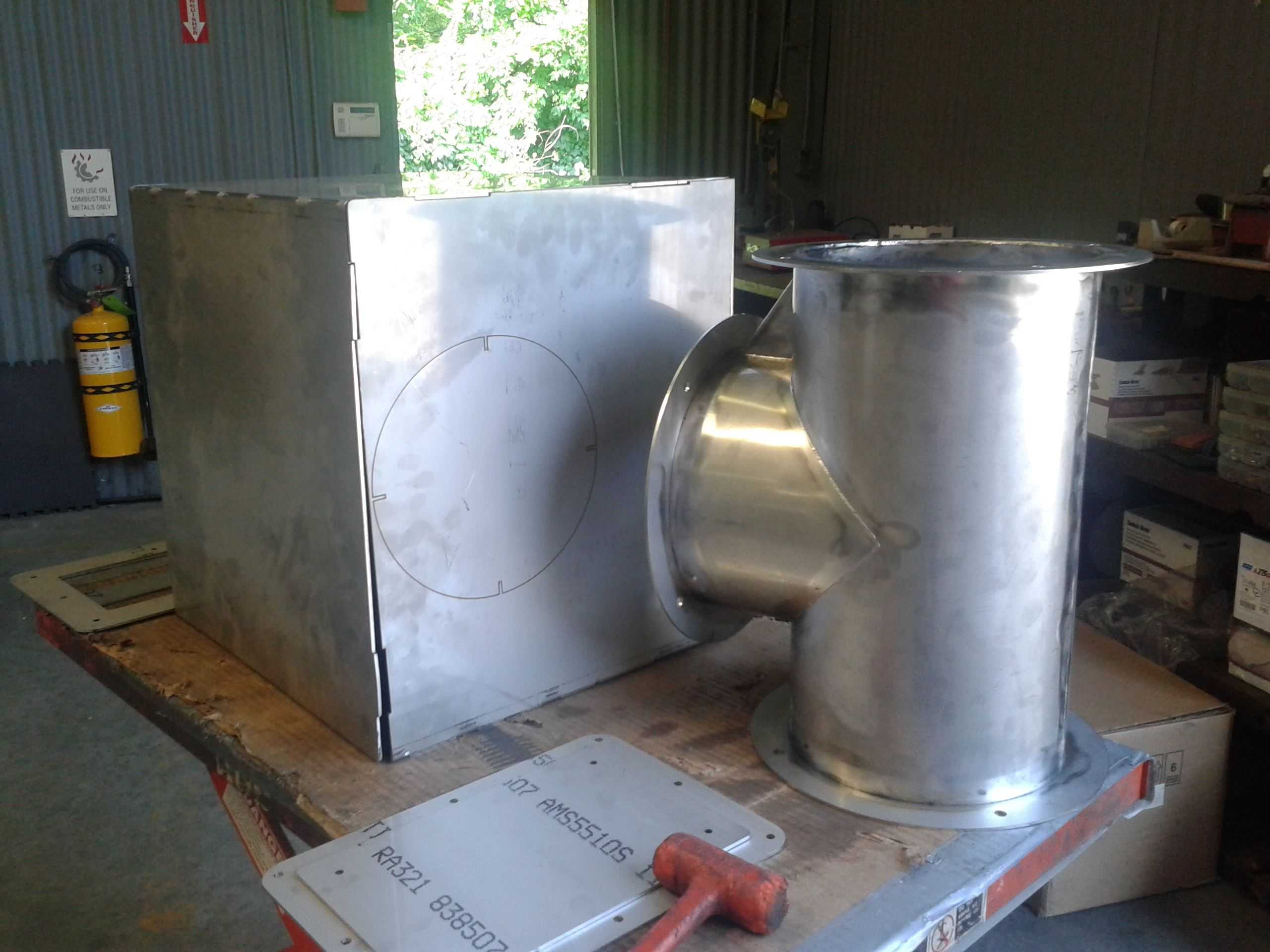

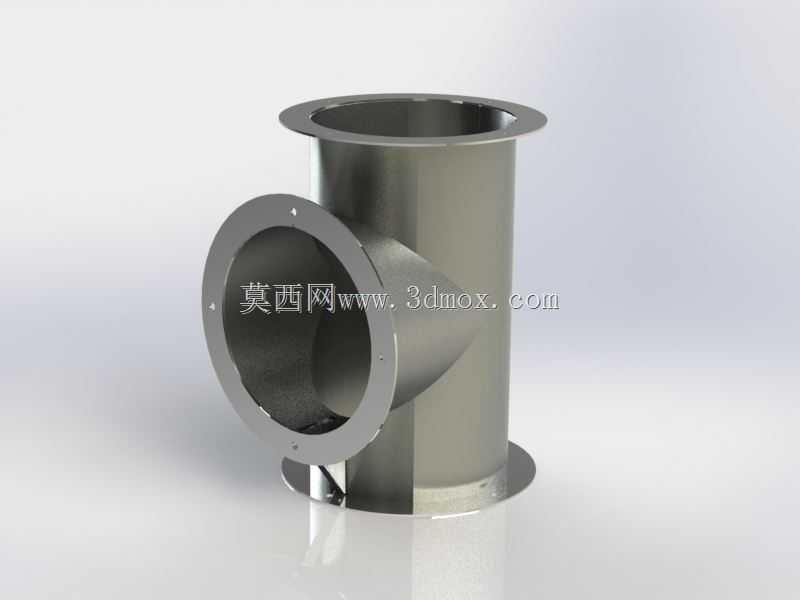

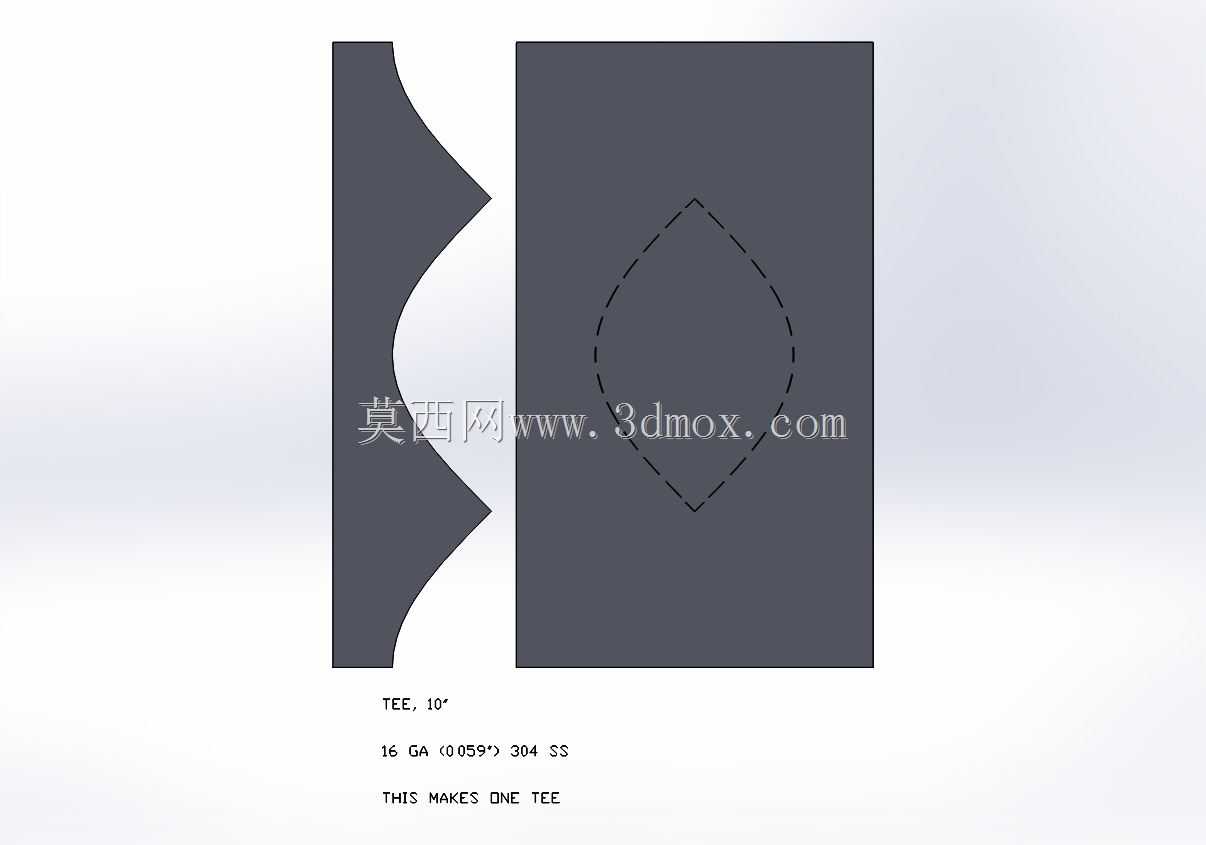

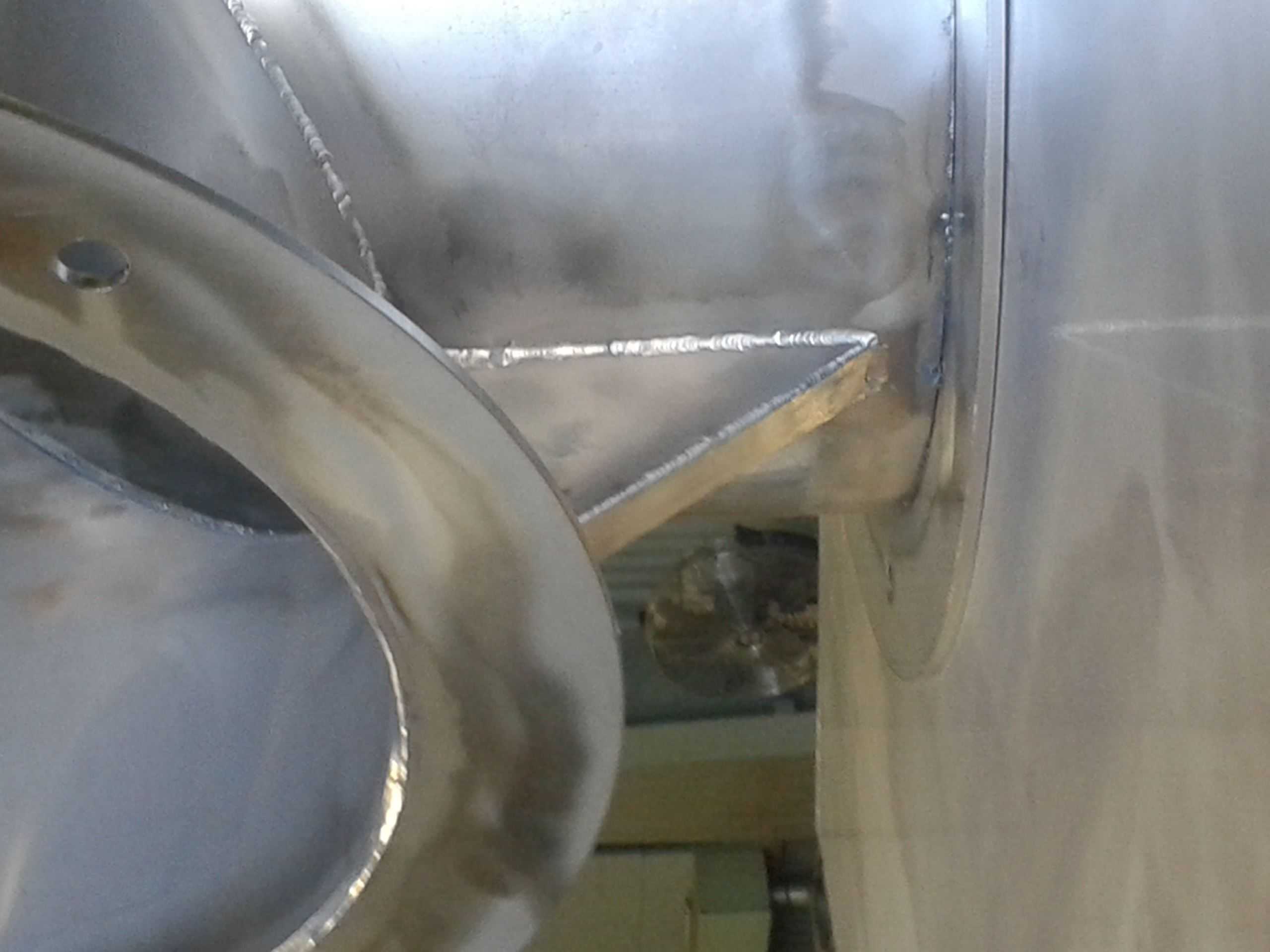

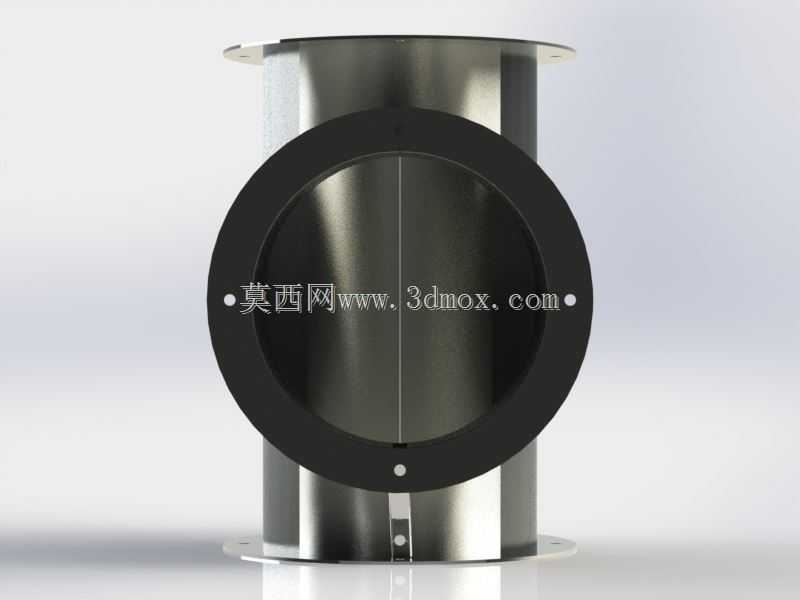

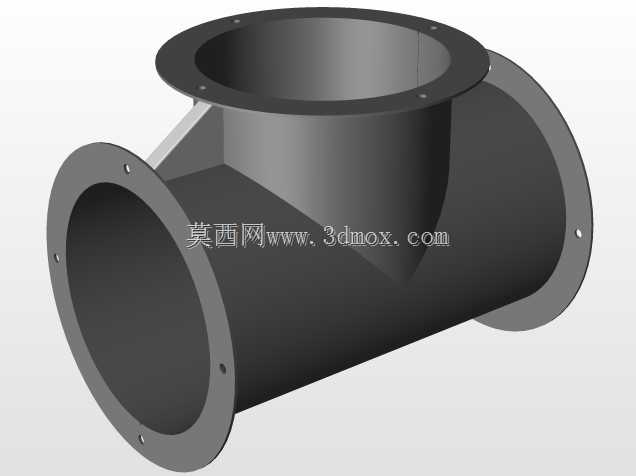

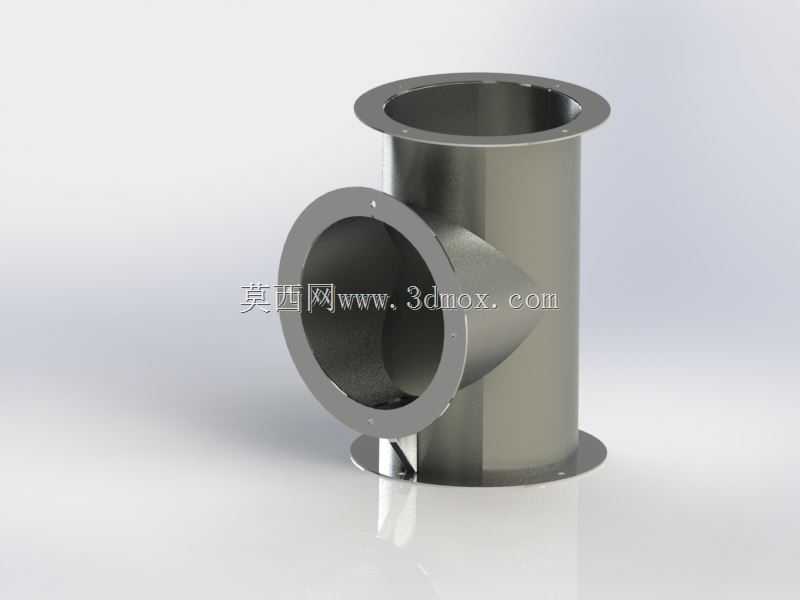

这款十英寸不锈钢三通管件，主要应用于紫外光解油烟净化系统的管路布设环节，适配商用餐饮油炸作业场景、汽修喷涂车间等存在油脂类废气排放的工况，核心作用是在废气输送管路中实现介质分流，同时配合系统的运行周期完成油脂回流收集，避免管路积油引发的堵塞、消防隐患等问题。在实际工况中，紫外净化系统会将废气中的油脂颗粒裂解为灰状尘粒，在系统间歇运行的停机阶段，管路内壁附着的未完全裂解的冷凝油脂会顺着管壁流动，这款三通的倾斜式上部结构设计，能够引导冷凝油脂顺着预设的回流通道返回至集油段，无需额外加装独立回流管路，大幅简化了净化系统的管路布局。产品整体采用16规格304不锈钢板材经激光切割、辊压、焊接成型，主体通径为十英寸，上下两端自带法兰安装边，法兰厚度不低于0.125英寸，法兰面设计有多个凸耳结构，采用辊形工艺保证法兰面的平面度，安装时法兰之间搭配高温密封垫夹紧即可完成密封，能够耐受油烟废气的高温腐蚀，长期使用不会出现锈蚀、变形问题。三通侧部接口与主通路垂直，可对接检测支路或者旁通管路，接口处同样采用法兰连接结构，安装边界规整，能够直接对接同规格的标准通风管道，无需额外制作转接件。设计过程中重点考虑了管路的运维便利性，回流通道与主通路一体成型，没有多余的拼接缝隙，不会出现藏污纳垢的问题，日常运维仅需打开端部检查口即可完成内部积尘清理，同时三通的主体结构预留了流量检测、温度控制探头的安装位置，可直接加装监测元件，无需在管路上额外开孔，降低了现场安装的施工难度。相较于普通等径三通，这款带回流结构的三通专门针对含油废气输送场景优化了内部流道，气流通过时不会产生明显的紊流异响，回流通道的开度经过反复校核，既能够保证冷凝油脂顺利回流，又不会在系统正常送风时出现漏风、气流短路的问题，能够适配不同风量的紫外净化系统，在多支管汇合的管路节点处也可使用，满足不同场景的管路布设需求。
