家具柜门缓冲连接铰链结构设计

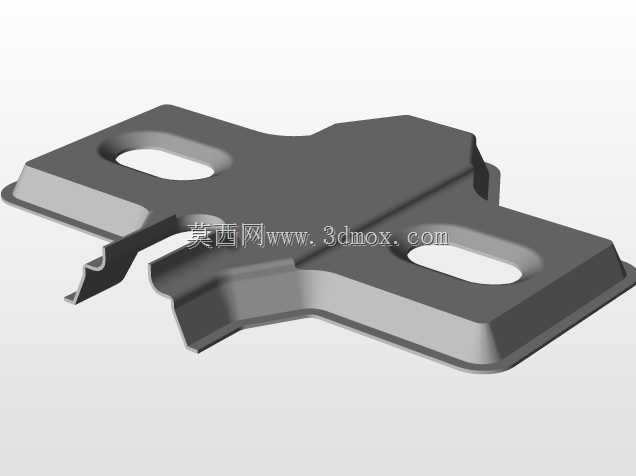

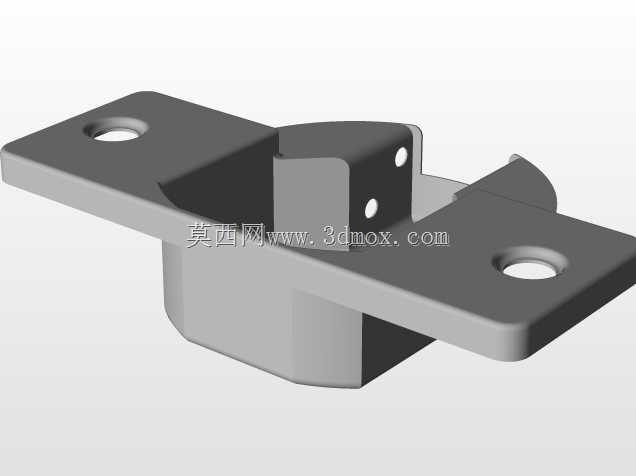

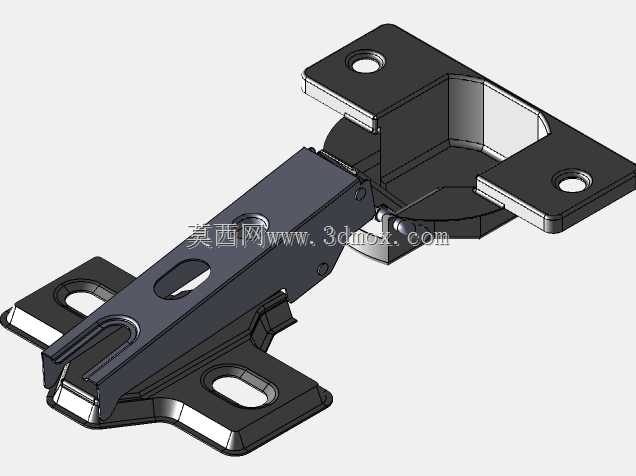

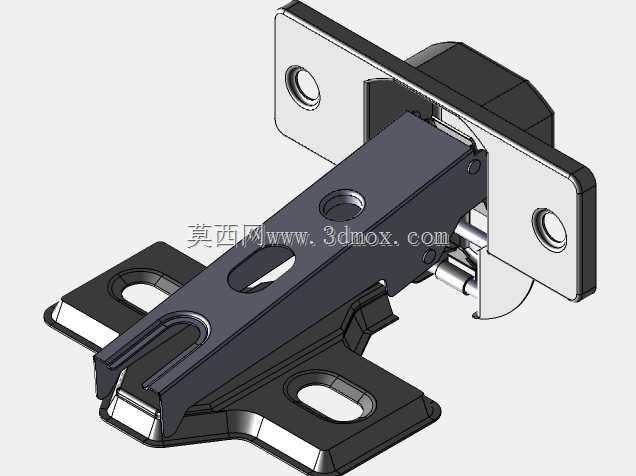

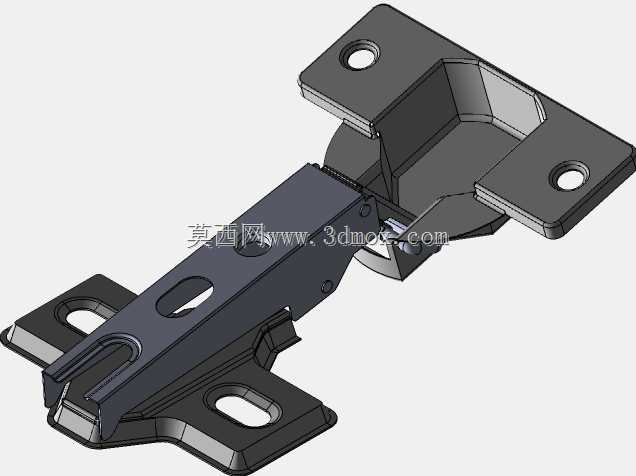

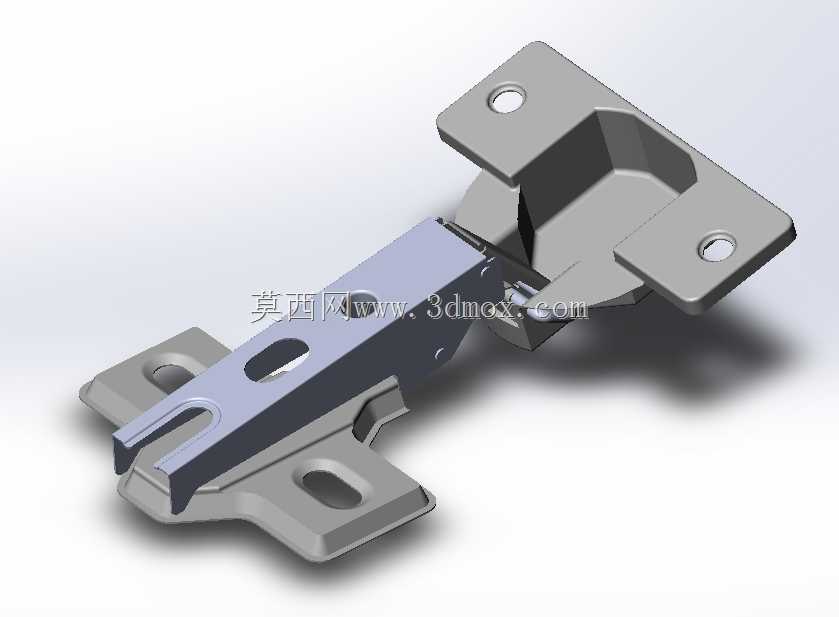

这款铰链主要应用于民用家具、定制柜体的柜门与柜体侧板的活动连接场景，是板式家具、橱柜、衣柜、卫浴柜等产品实现柜门开合功能的核心五金部件，能够在柜门反复开合的过程中提供稳定的转动支撑，同时适配不同厚度柜门的安装调节需求，解决柜门安装后错位、开合剐蹭、闭合撞击的常见问题。从实际用途来看，该铰链承担着柜门与柜体之间的载荷传递作用，既要承受柜门自身的重量，也要应对日常开合过程中的反复作用力，避免柜门长期使用后出现下垂、松动、开合卡顿的问题，同时在柜门闭合到最终阶段能够提供缓冲导向，让柜门平稳贴合柜体，减少闭合噪音与撞击对板材的损伤。在功能特性上，这款铰链采用分体式铰接结构，底座部分预留两个长圆形安装孔，可在安装时根据柜体侧板的实际位置进行前后、左右的位置微调，适配不同的安装公差，降低现场安装的对位难度；铰接臂部分设置了多段转动限位结构，能够将柜门的开合角度控制在合理范围内，避免柜门开合角度过大撞击相邻柜体或者墙面；铰接位置的转轴配合紧密，转动过程无明显旷量，长期使用也不易出现松动移位的问题。从设计思路来看，这款铰链采用冲压成型的金属板材作为主体材质，整体结构在保证结构强度的前提下尽可能做了轻量化处理，铰接臂的镂空设计既减少了材料用量，也能够在安装时避让柜门内侧的其他结构，避免安装干涉；底座与铰接臂的连接位置做了加强折弯处理，提升了整体的抗形变能力，能够承受更大的柜门载荷；整体外形做了圆角钝化处理，避免安装与使用过程中尖锐边角划伤操作人员或者用户。在外形尺寸与安装边界上，这款铰链的底座贴合柜体侧板安装，安装后底座突出侧板的厚度控制在较小范围内，不会占用过多柜内储物空间；铰接臂延伸至柜门背面的安装位置，适配常规16-22mm厚度的柜门安装，安装时仅需在柜门背面预留对应位置的固定孔位即可，不需要对柜门做复杂的开槽加工，降低了板材加工的难度；铰链开合过程中，铰接部分的转动轨迹经过反复校核，不会与柜体侧板、柜门边缘发生剐蹭碰撞，能够保证柜门全程顺畅开合，即使是带有造型边的柜门也能适配安装。
