多芯航空插头快接锁紧连接结构

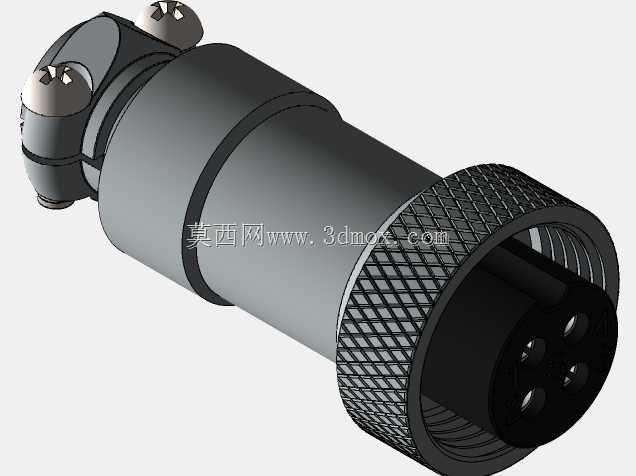

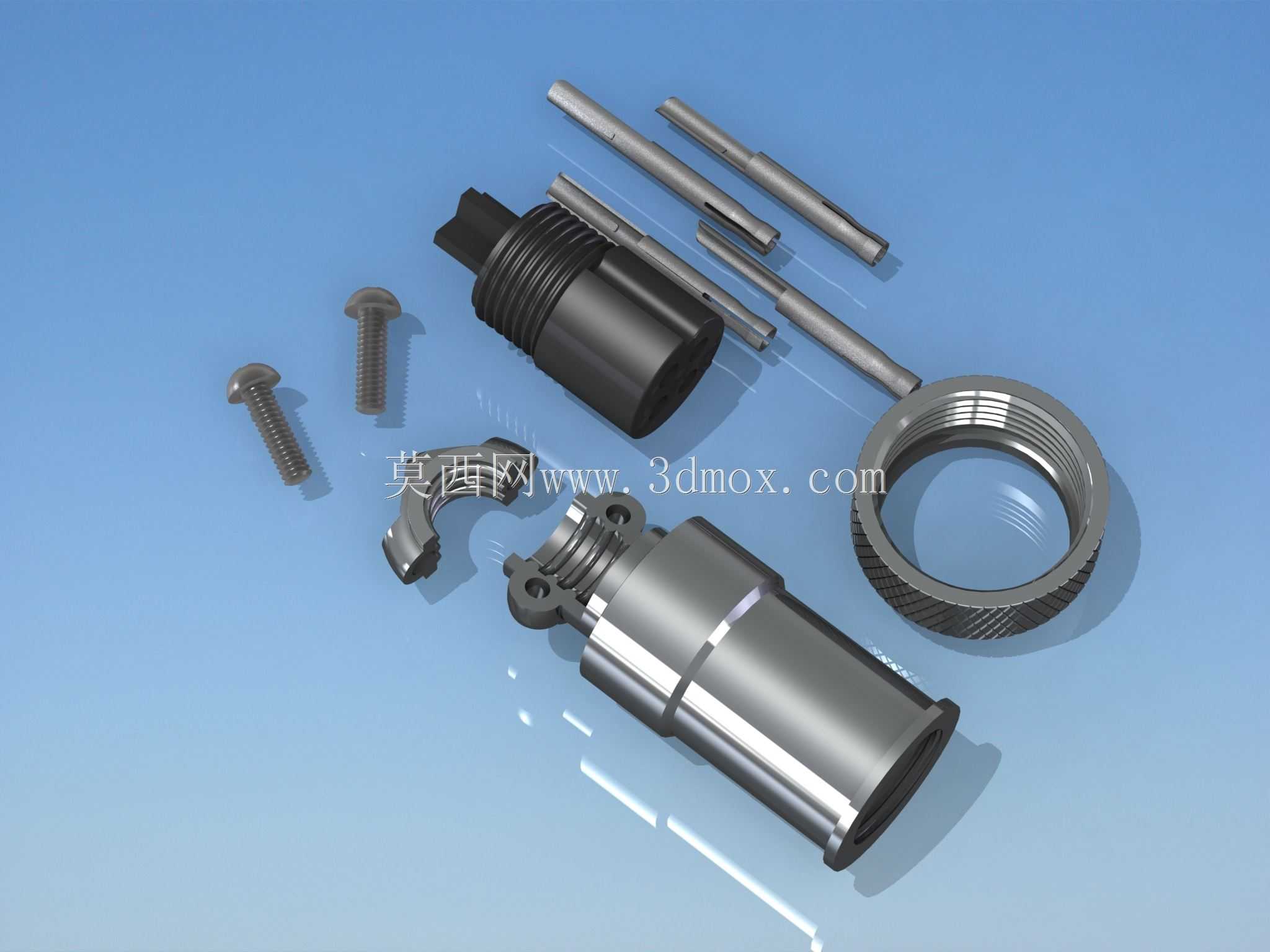

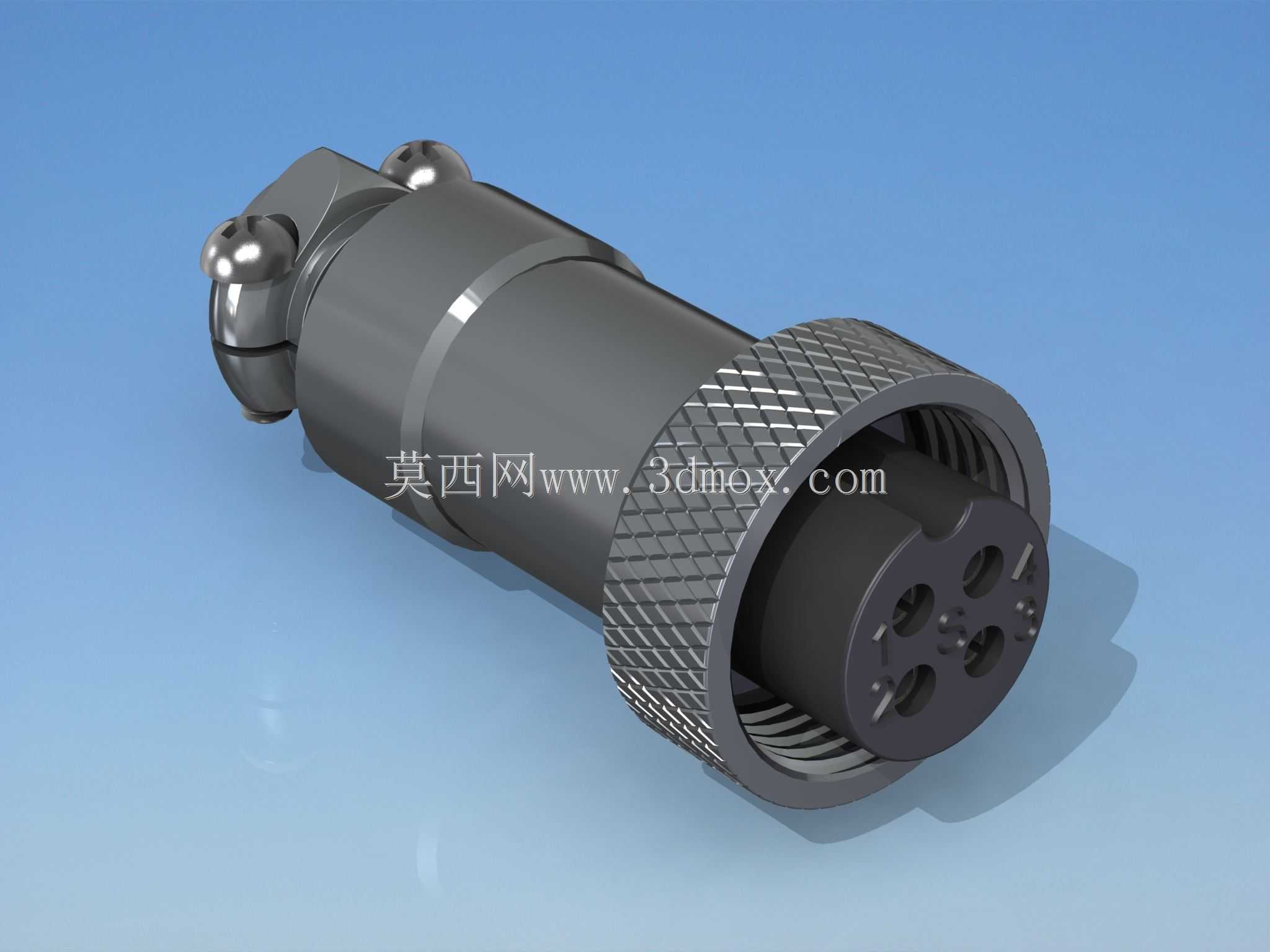

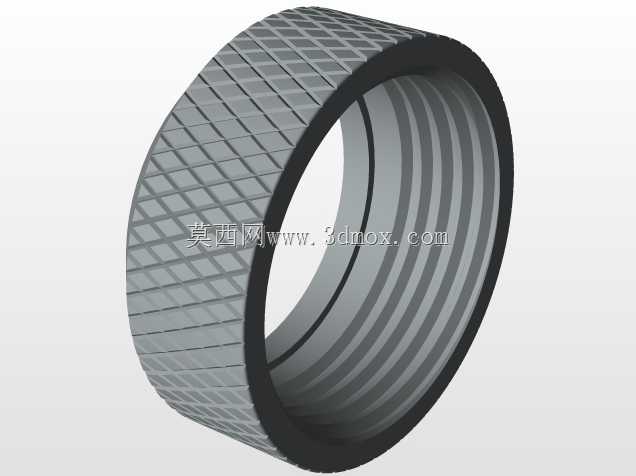

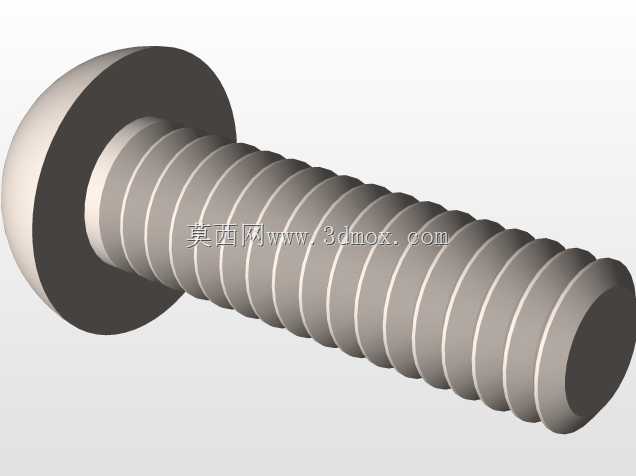

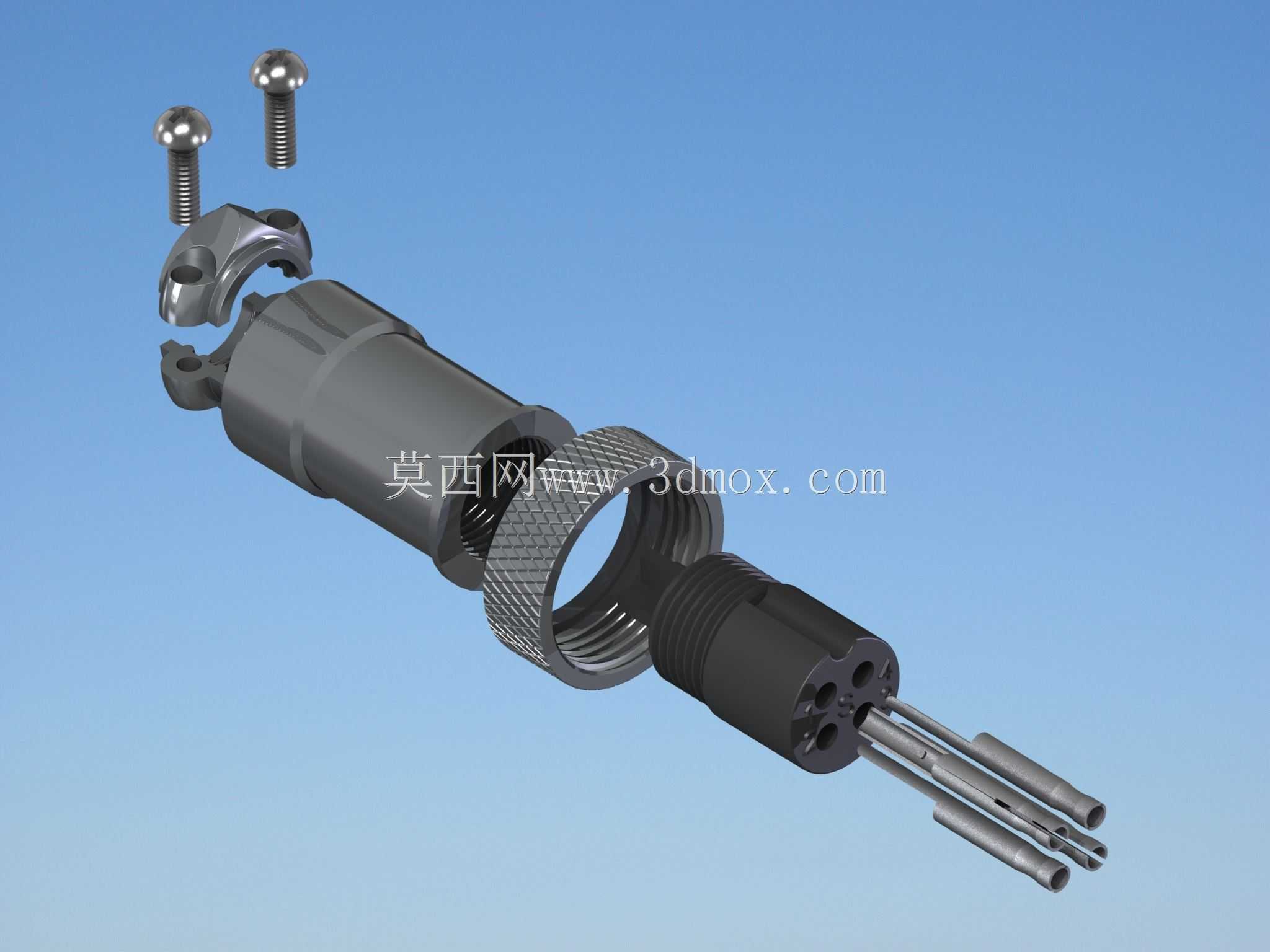

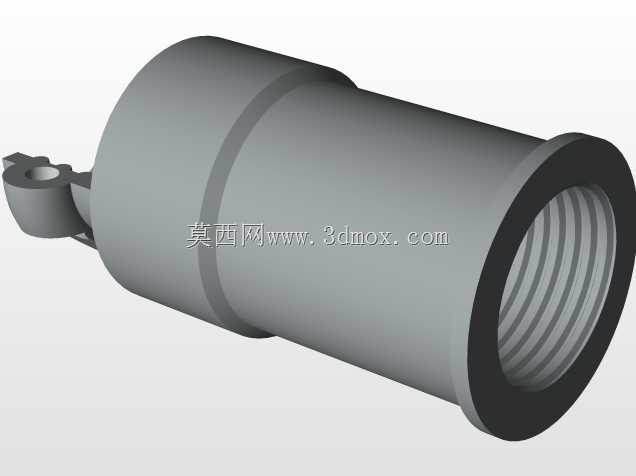

这款多芯快接式航空连接接头，主要面向工业测控、小型机电设备、户外便携检测仪器的信号与小功率供电传输场景，在工业现场布线、设备模块化组装、检修快速拆接的工况下，能够替代传统螺丝固定式接线端子，大幅降低现场接线的操作难度，减少错接、虚接的故障概率。接头整体采用轴向分段式结构设计，从前端插合端到尾部出线端依次设置了卡扣锁紧座、主体外壳、滚花锁紧环、绝缘内芯与尾端护线结构，前端配套的两个固定螺丝用于将插座端固定在设备面板上，卡扣式压圈可以在插头与插座插合后，通过卡爪咬合实现径向初步定位，避免插合后出现径向晃动。滚花锁紧环采用网纹滚花的外表面设计，无需借助专用工具，操作人员徒手即可旋转完成轴向锁紧，滚花纹理能够在手上沾有少量油污的工况下依然提供足够的摩擦力，防止拧动时打滑。内部的绝缘胶木芯体设置了四个独立的插针安装孔位，每个孔位对应独立的接触件通道，通道之间设置了绝缘隔筋，能够避免多芯传输时出现信号串扰，同时芯体与金属外壳之间预留了足够的爬电距离，满足低压信号传输的绝缘安全要求。尾部的出线端采用阶梯式内孔设计，可以适配不同外径的护套线缆，安装时可以在尾端填充密封胶或者加装橡胶密封圈，实现一定等级的防尘防泼溅能力，适配车间多尘、少量溅水的使用环境。从安装边界来看，接头整体插合后的总长度控制在紧凑范围内，最大外径位于滚花锁紧环位置，前端固定螺丝的孔位间距符合常规小型航空插头的面板开孔尺寸，不需要对原有设备面板进行二次扩孔改造即可直接替换同规格的传统接头。设计过程中重点考虑了徒手操作的便利性，所有需要人工操作的结构都做了圆角过渡，没有尖锐的棱角，避免现场接线作业时划伤操作人员手部，同时金属外壳采用了硬质氧化处理，具备一定的耐磨与抗腐蚀能力，在频繁插拔的使用场景下能够保持较长的使用寿命，内部接触件采用插针与插孔的弹性接触结构，插合后接触电阻稳定，能够承受一定的拉扯力而不出现松脱，适配设备移动过程中的小幅线缆拉扯工况，避免信号中断。
