五公斤可折叠式船用四爪锚结构设计

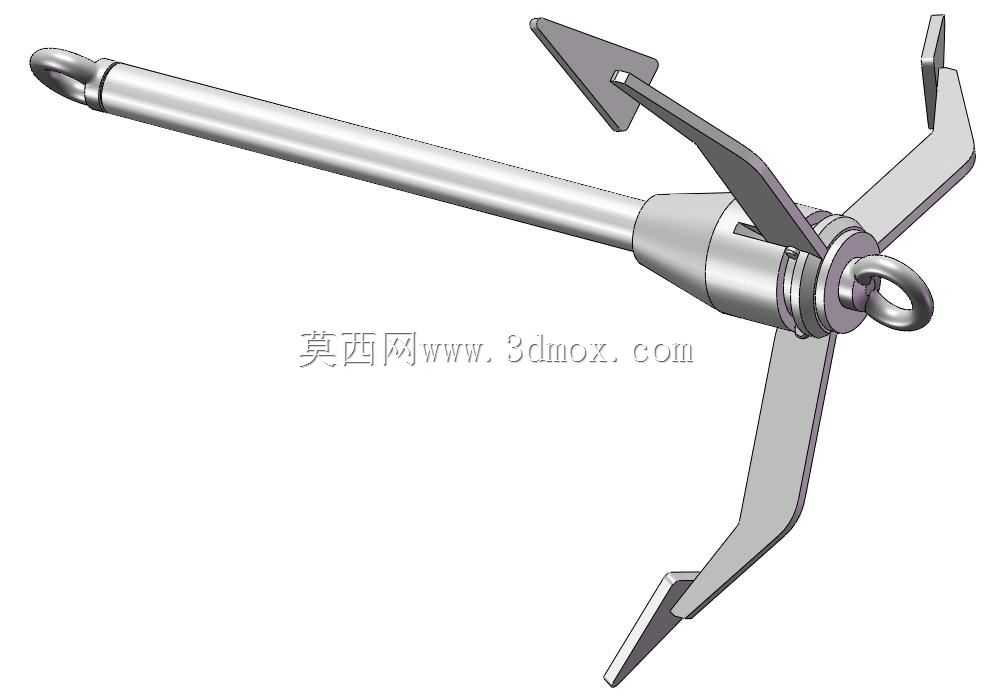

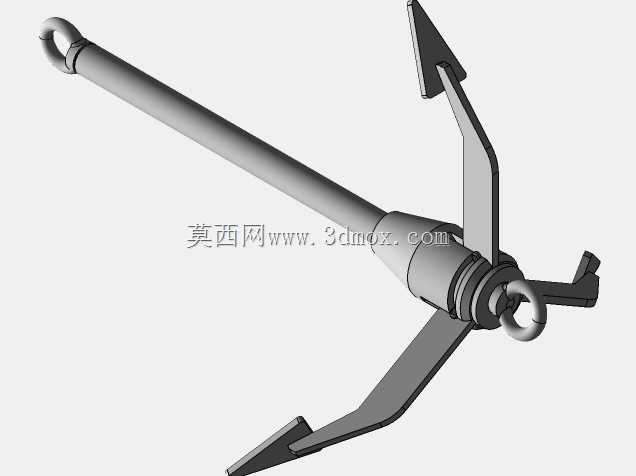

这款可折叠式船锚主要面向小型休闲船舶、皮划艇、充气艇、近海作业小艇的临时停泊锚固场景，也可适配临时水上作业平台、浮式标识装置的固定需求，是近岸浅水水域停泊作业的常用配套五金部件。在实际使用场景中，这类轻量化锚具既需要在沙质、泥质、砾石浅滩底质下提供足够的抓附力，避免船舶受水流、风力影响发生漂位，又要兼顾小型船舶的收纳空间限制，解决传统固定式船锚占用储物空间大、携带转运不便的痛点。产品整体采用对称四爪布局设计，锚爪通过锚头位置的铰接结构与中心锚柄连接，非使用状态下四个锚爪可沿铰接轴向锚柄方向收拢折叠，大幅缩小整体收纳体积，便于在小艇狭小的储物舱内存放，也适合户外涉水作业时随车携带转运。使用时锚爪受锚链拉力与水底阻力作用会自动张开，接触水底后不同角度的锚爪可嵌入不同类型的底质层，相比单爪、双爪锚具，四爪结构能在任意抛投姿态下保证至少两个锚爪接触水底，有效提升抓底成功率，降低走锚风险。中心锚柄采用长直圆杆结构，顶端设置一体式吊环结构，用于连接锚绳或锚链，吊环位置做了圆弧过渡处理，避免绳索受尖锐棱角磨损发生断裂，锚柄长度经过匹配优化，保证抛投时的整体重心稳定，提升抛投落点的精准度，同时在锚爪张开受力时能将拉力均匀传导至各个锚爪，避免单爪受力过载发生变形。锚头位置设置有限位结构，当锚爪张开到设计工作角度后会被限位结构卡止，避免受力时锚爪过度翻转导致抓附力失效，每个锚爪的末端都做了锐角切削处理，能更顺畅地嵌入硬质底质，同时爪身带有弯折弧度，嵌入底质后能形成持续的抓附力矩，抵抗水流冲击带来的横向拉力。整体重量控制在五公斤，适配长度在六米以内的小型船舶停泊需求，折叠状态下整体外轮廓尺寸仅为伸展状态的三分之一左右，安装使用时无需额外辅助工具，只需将锚爪掰开至限位位置即可直接连接锚绳使用，收纳时按压锚爪即可完成收拢，操作简单快捷，兼顾了实用性与便携性，能充分满足近岸休闲水上活动、小型作业船舶的临时停泊固定需求。
