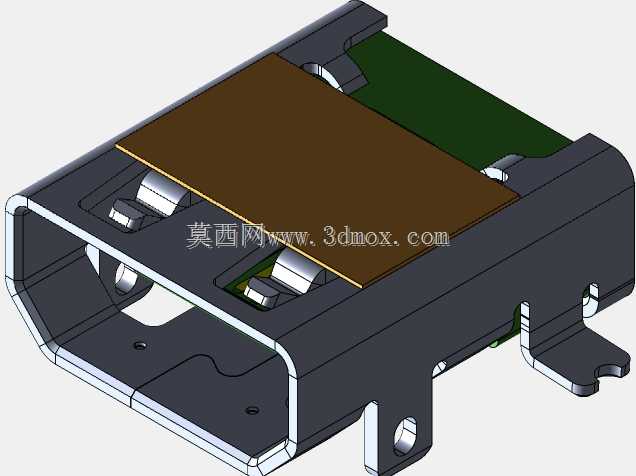

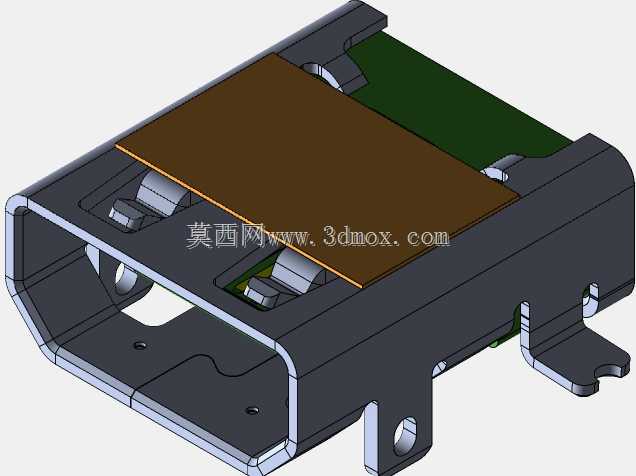

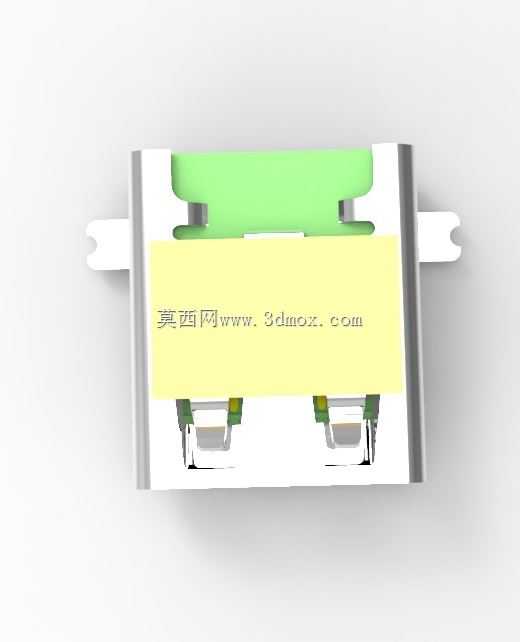

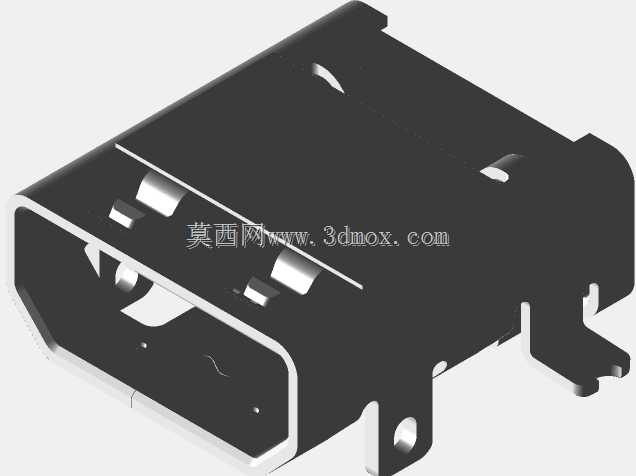

微型D型内螺纹HDMI接口连接器结构

这款微型D型内螺纹HDMI连接器，主要面向便携电子设备的高清音视频信号传输场景，常见于超薄笔记本、运动相机、微型投影、手持航拍设备这类对安装空间有严苛限制的数码通讯产品中，承担设备间高清信号稳定接驳的核心作用，相比标准HDMI接口，它的体积压缩幅度超过60%，能够在狭小的设备内部空间里完成可靠的信号通路搭建，同时内螺纹的结构设计可以让接口在频繁插拔、设备移动震动的使用场景下保持连接稳固，避免出现接口松脱、信号闪断的问题。从实际使用场景来看，这类微型连接器既要满足高清信号的传输带宽要求，也要适配便携设备轻薄化的结构设计趋势，设计过程中首先围绕信号完整性做结构排布，内部针脚的间距、排布顺序严格遵循HDMI协议的信号屏蔽要求，差分信号对做等长设计预留，相邻针脚之间设置绝缘隔离结构，减少高速信号传输过程中的串扰问题，保证1080P乃至4K规格的音视频信号可以无损耗传输。外形尺寸上，这款D型接口的外部轮廓严格遵循Micro HDMI的通用尺寸规范，接口前端的插接段做了倒角导向设计，方便用户在盲操作场景下也能顺利完成插头对接，不会因为对位偏差造成针脚弯折损坏；接口外围的内螺纹结构分布在插接端两侧，安装时可以通过配套的固定螺丝将连接器牢牢锁在设备外壳的安装位上，安装边界预留了0.2mm的装配公差，适配不同厚度的设备外壳安装需求，同时螺纹的咬合深度经过反复验证，既不会因为咬合过浅导致固定强度不足，也不会因为螺纹过深占用过多设备内部的排布空间。结构设计上，连接器的金属外壳采用一体化冲压成型思路，外壳接缝处做紧密扣合设计，既可以提升整体结构强度，也能形成完整的电磁屏蔽层，隔绝外部电磁信号对内部高速传输信号的干扰，内部的塑胶基座采用耐高温绝缘材质，在波峰焊装配过程中不会出现受热变形、针脚移位的问题，内螺纹部分直接在金属外壳上一体成型，避免了额外镶嵌螺母带来的装配公差累积，也提升了螺纹的耐用寿命，经过测试可以承受超过5000次的插拔循环，螺纹固定结构也能承受超过50N的横向拉力不会出现松脱。在实际设备装配中，这款连接器的尾部焊盘位置做了阶梯式避让设计，不会和设备内部的主板元器件产生结构干涉，焊盘的尺寸和间距适配常规SMT贴片工艺的生产要求，可以直接走标准表面贴装生产线完成焊接，不需要额外的特殊治具，能够有效降低批量生产的装配成本，同时接口外露部分的高度控制在3mm以内，完全适配超薄设备的外壳厚度要求，不会出现接口突出外壳影响设备外观平整度的问题。
