这款蜗轮蜗杆减速装置是工业传动场景中应用极为广泛的动力匹配部件,主要用于原动机与工作机之间的转速调整与扭矩放大,适配各类需要低转速大扭矩输出的传动链路。在实际生产场景中,这类减速装置常配套输送线、小型自动化专机、包装设备、轻工机械的动力端使用,能够将伺服电机、普通异步电机输出的高转速通过蜗轮蜗杆的啮合传动,按照固定传动比降低至工作端需要的转速区间,同时成倍提升输出扭矩,解决原动机输出特性与工作负载需求不匹配的问题。

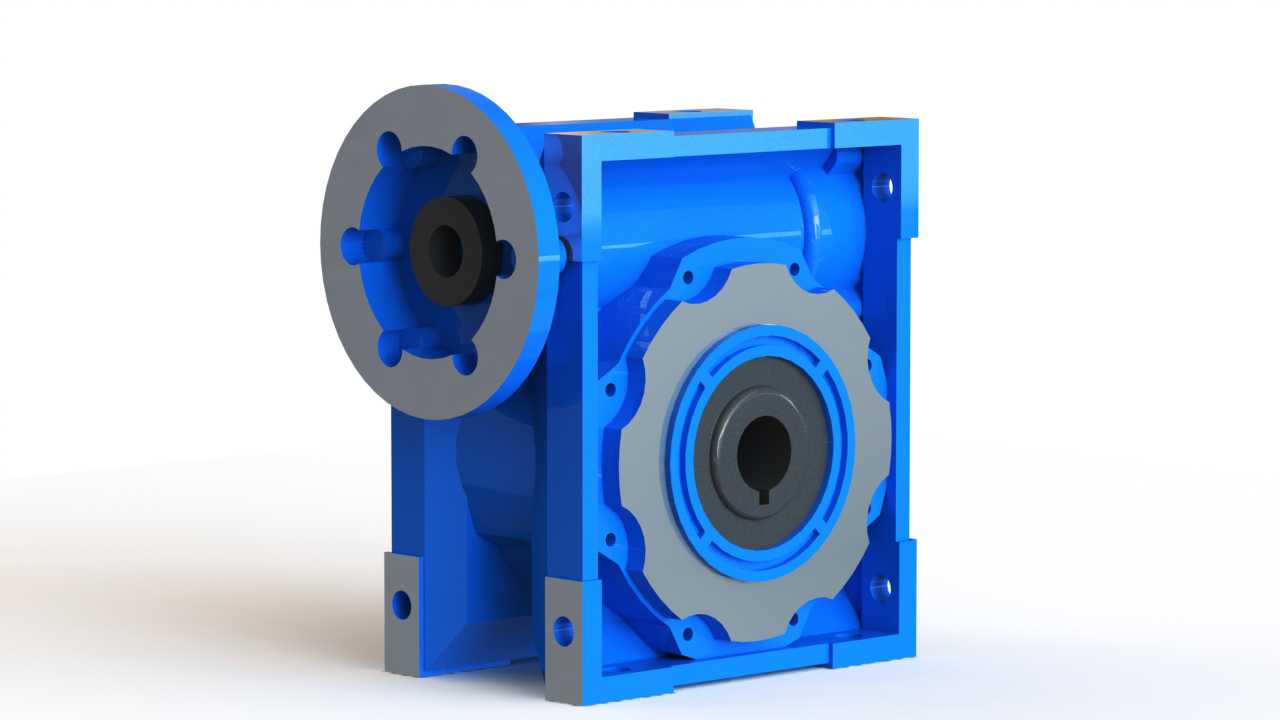

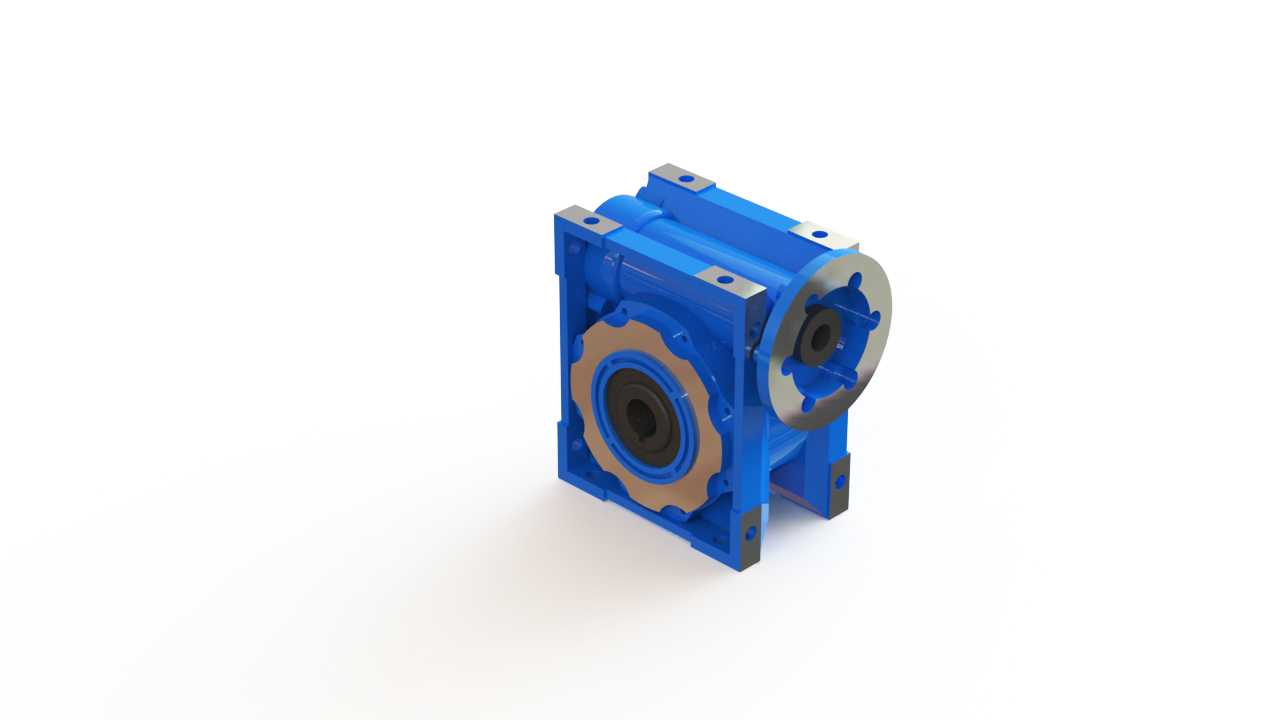

从功能特性来看,该款减速装置采用蜗轮蜗杆啮合结构,具备反向自锁特性,即只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这一特性能够在垂直安装、负载升降类场景中避免负载倒转滑落,提升设备运行的安全系数;同时蜗轮蜗杆啮合的重合度高,传动过程中冲击小、运行噪音低,适合对运行平稳性有一定要求的轻工生产场景。装置的箱体采用一体化铸造成型后做蓝色涂装处理,箱体结构做了多道加强筋设计,既能够保证壳体的结构强度,承受传动过程中的径向与轴向载荷,也能通过壳体表面的散热结构带走啮合过程中产生的热量,避免长时间运行油温过高影响润滑效果。

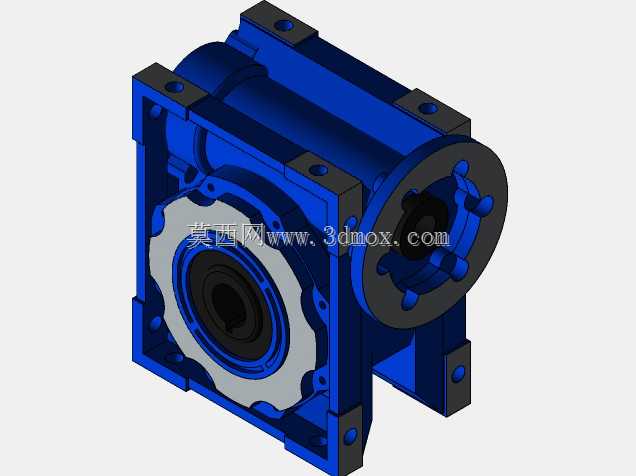

在设计思路上,这款装置采用法兰输入与空心轴输出的结构形式,输入端的圆形法兰能够直接与标准规格的电机端面对接,无需额外加装连接联轴器,大幅缩减动力单元的整体安装长度,适配安装空间紧凑的设备布局;输出端采用空心轴带键槽的结构,工作机的输入轴可以直接插入空心输出轴内通过平键传递扭矩,省去了输出端联轴器的安装成本与空间占用。箱体的安装面设置了多组带安装孔的固定支脚,支脚位置经过公差校核,能够匹配行业通用的安装孔位尺寸,用户在替换同规格旧减速装置时无需重新加工设备安装面,降低设备改造成本。
从安装边界来看,装置的输入端法兰直径、输出空心轴的孔径、安装支脚的孔距与中心高都遵循通用减速机的安装尺寸规范,输入端法兰端面到输出轴端面的整体轴向长度控制在紧凑区间内,箱体的径向轮廓尺寸适配常规小型设备的安装空间预留,安装时只需保证输入轴与电机轴的同轴度、输出轴与工作机输入轴的同轴度在公差允许范围内,加注对应标号的齿轮润滑油即可投入使用,日常维护仅需定期检查油位与油封密封状态,运维成本较低。
