18W小型潜水泵结构设计三维数模

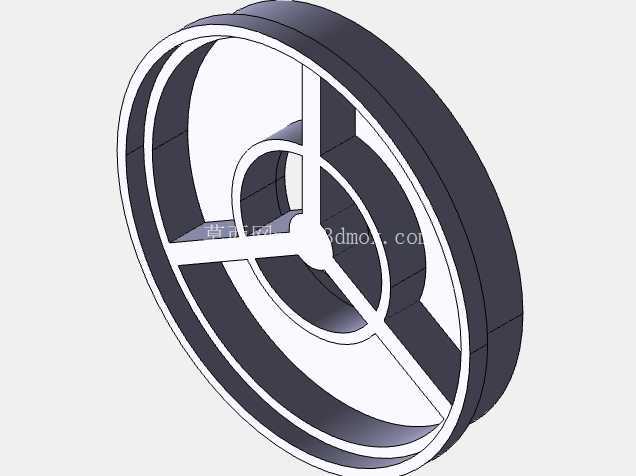

　　这款18W规格的小型潜水泵，在民用及小型工业配套场景里覆盖的使用范围相当广，做结构设计的时候首先要平衡的就是浸没式工作的密封可靠性与小功率下的流体输送效率，毕竟这类泵体多数是长期泡在水体里运行，静密封与动密封的配合间隙如果留得不合理，要么会出现转动阻力过大导致功率虚高、流量达不到设计值，要么就会出现渗水进线圈腔导致绕组烧毁的问题。从结构布局来看，这款泵采用了侧置进水、前置轴向出水的流道设计，进水端的格栅结构做了一体化的注塑成型，栅条间距控制在3mm以内，主要是避免水体里的大颗粒杂质进入叶轮腔打坏叶轮，或者卡滞转轴增加运行负载，这种设计在水族箱循环场景里尤其实用，能避免观赏鱼的排泄物、残留饵料碎块直接进入泵体造成堵塞，日常维护的时候只需要清理前端格栅的附着杂物就行，不需要频繁拆开泵腔清理叶轮。

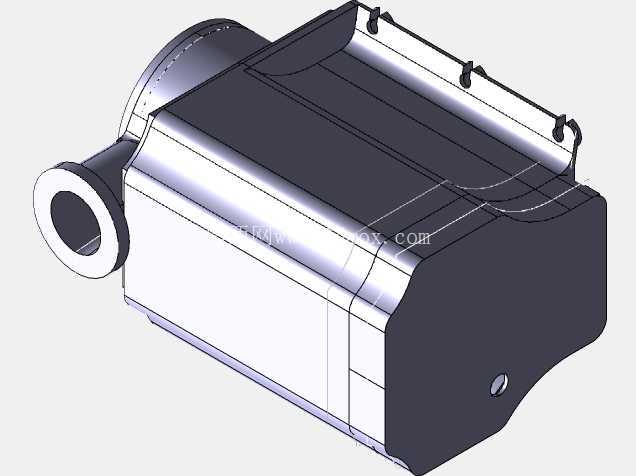

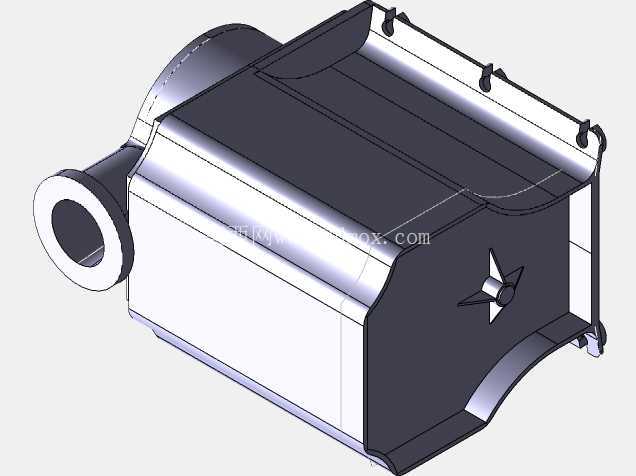

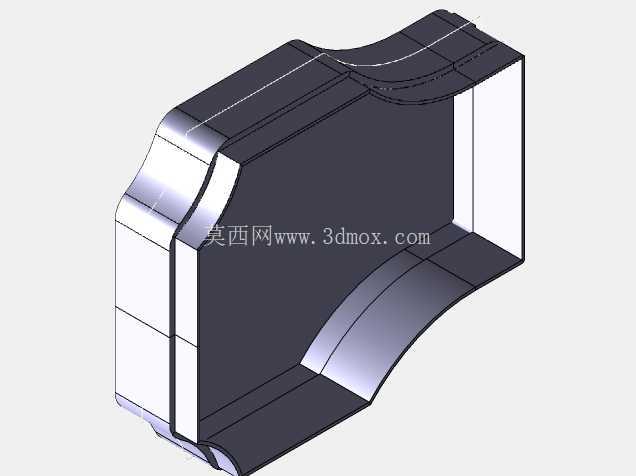

　　泵体的主体外壳采用了耐水腐蚀的工程塑料材质，安装固定脚在壳体底部做了一体化的加强筋设计，三个安装点位的孔位中心距按照常规小型潜水泵的通用安装边界做了适配，安装孔直径4.2mm，可以直接用M4的自攻螺丝或者螺栓固定在设备的安装位上，整体安装后的总高度不超过120mm，横向最大宽度90mm，轴向长度含出水接头是110mm，不管是嵌入沙漠空气冷却器的底部水槽，还是放在水族箱的底滤仓里，或者是小型景观喷泉的蓄水池内，都不会占用过多的安装空间，适配性很强。

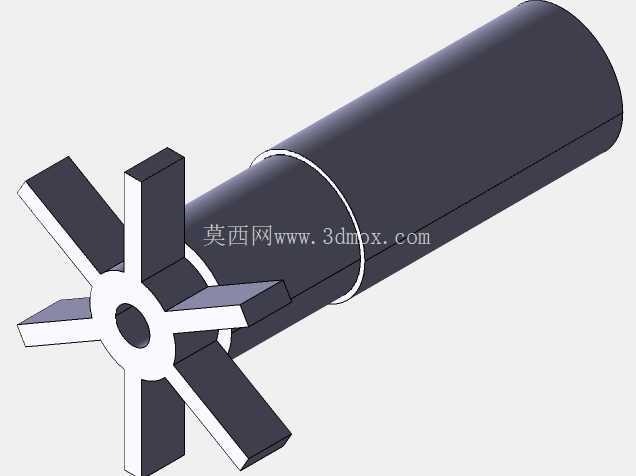

　　叶轮部分采用了离心式半开结构，材质和进水端的导水圈一致，都是低摩擦系数的工程塑料，和陶瓷转轴配合的时候，运行噪音可以控制在30分贝以内，放在室内环境里运行几乎不会产生明显的异响，这一点对于水族场景和室内喷泉场景来说是非常重要的设计指标，毕竟如果泵体运行噪音过大，会直接影响使用体验。出水接头采用了标准的20mm外径快插结构，可以直接匹配市面上常见的PVC软管、硅胶管，不需要额外做转接头适配，不管是接冷却器的喷淋管路，还是水族箱的上水管路，或者喷泉的喷头组件，都可以直接插接安装，管路的密封靠接头处的锥形面配合软管的张紧力实现，不需要额外打胶或者加密封垫，安装拆卸都很方便。在设计线圈腔的密封结构的时候，采用了双层O型圈静密封结构，转轴处的动密封用了耐磨陶瓷环配合橡胶密封件，在长期连续运行的工况下，密封件的磨损量可以控制在很低的水平，正常使用情况下不需要频繁更换密封件，减少了后期维护的工作量。泵体的顶部预留了线缆出线的密封接头，线缆和壳体之间做了一体化的注塑密封，避免水体顺着线缆间隙渗入线圈腔，出线位置做了防弯折的橡胶护套，避免安装或者移动的时候线缆弯折过度导致线芯断裂。

　　从实际使用的工况适配来看，这款泵的扬程设计在1.8米左右，额定流量是每小时800升，对于小型沙漠空气冷却器来说，这个流量可以足够把水槽里的水输送到顶部的喷淋布水器，均匀淋湿冷却帘片，配合风机实现空气降温；对于水族场景来说，这个流量可以适配100升到150升容量的水族箱，配合过滤系统实现整缸水体每小时循环5到6次，满足淡水观赏鱼的饲养循环要求；对于小型景观喷泉来说，这个扬程可以支持单组直射喷头喷出1.2米左右的水柱，或者搭配蘑菇头喷头形成直径60cm左右的水膜景观，完全满足小型桌面喷泉或者庭院小型造景喷泉的使用需求。在做三维建模的时候，所有的配合公差都按照注塑件的通用公差做了预留，壳体的分模线位置设置在侧面的安装基准面上，避免分模线出现在流道内部影响流体的顺畅性，叶轮的动平衡在建模阶段就做了重心配平，避免高速转动的时候出现偏心震动，进一步降低运行噪音和转轴的磨损速度。安装脚的位置做了1.5mm的高度余量，即使安装面有轻微的不平整，也可以通过安装螺丝的松紧度调整，保证泵体处于水平状态，避免叶轮因为泵体倾斜出现偏磨。
