800W水冷雕刻机主轴三维结构设计

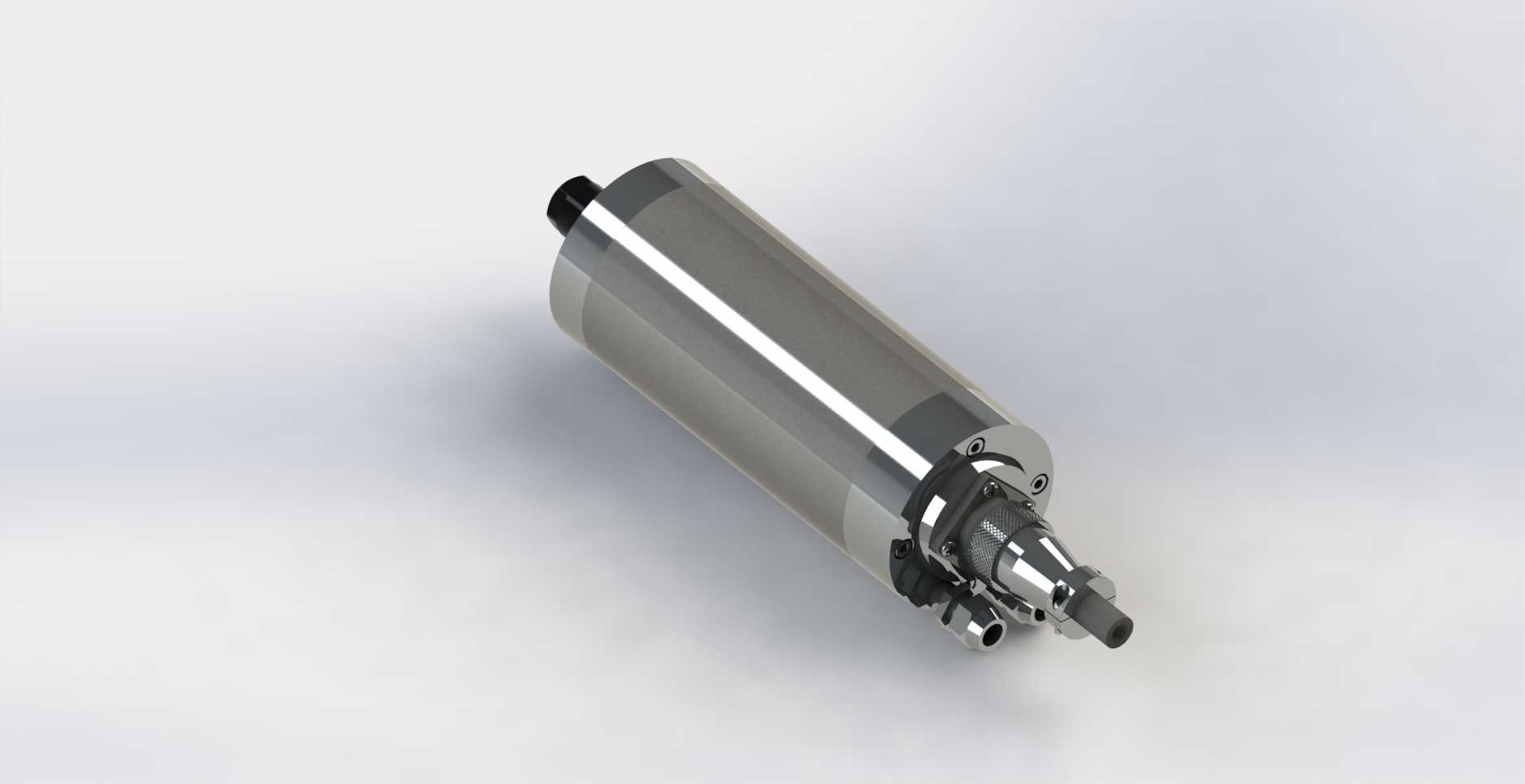

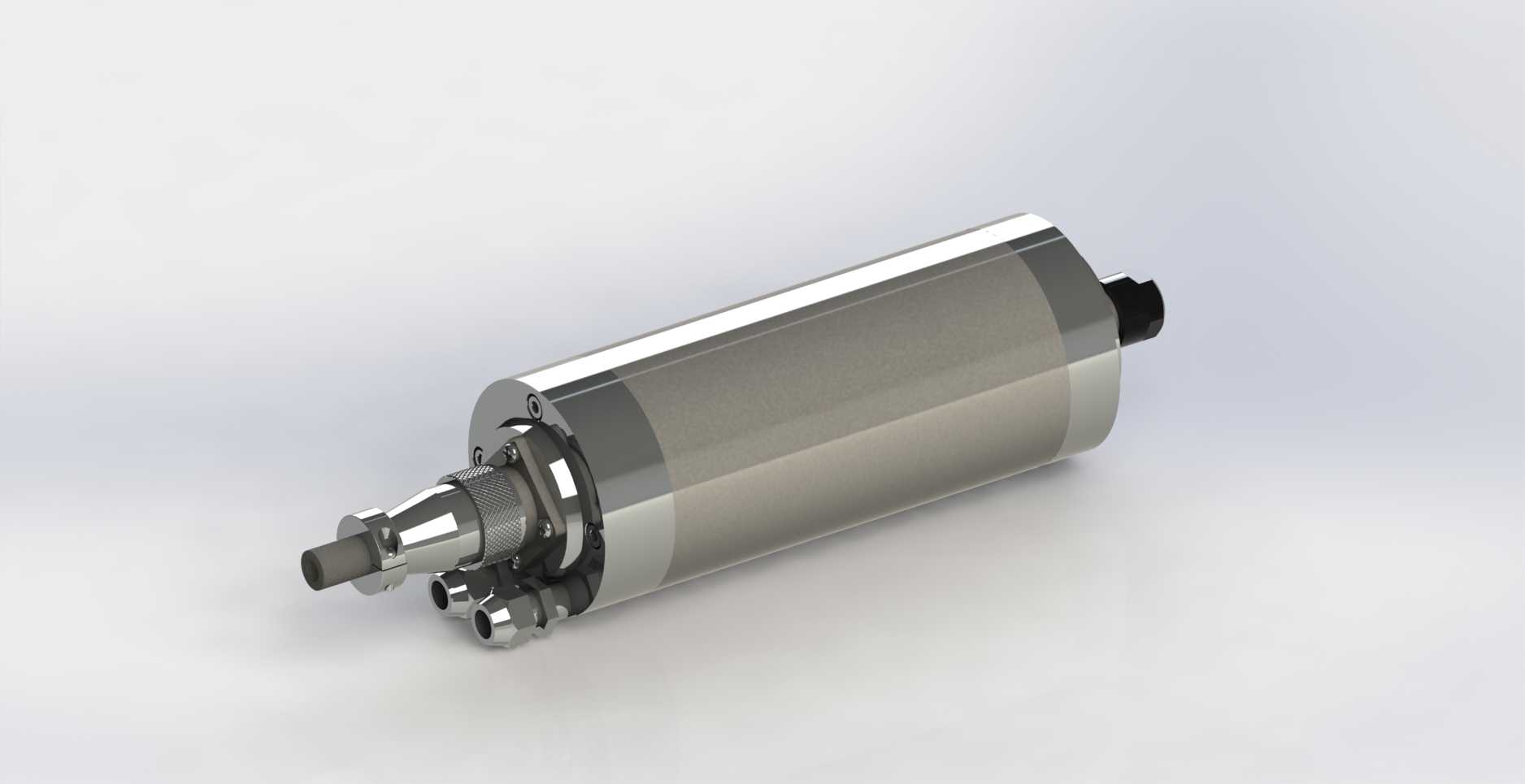

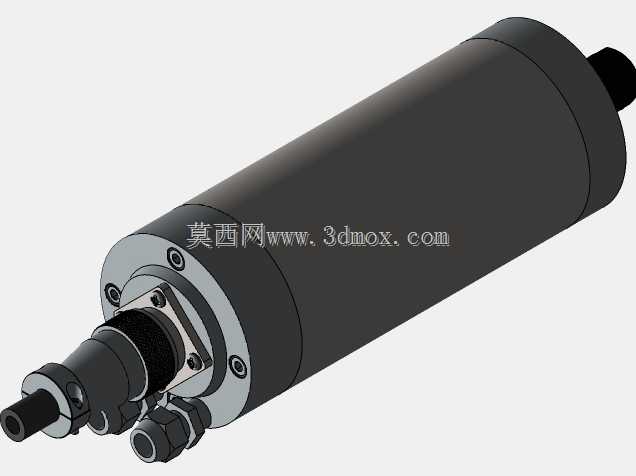

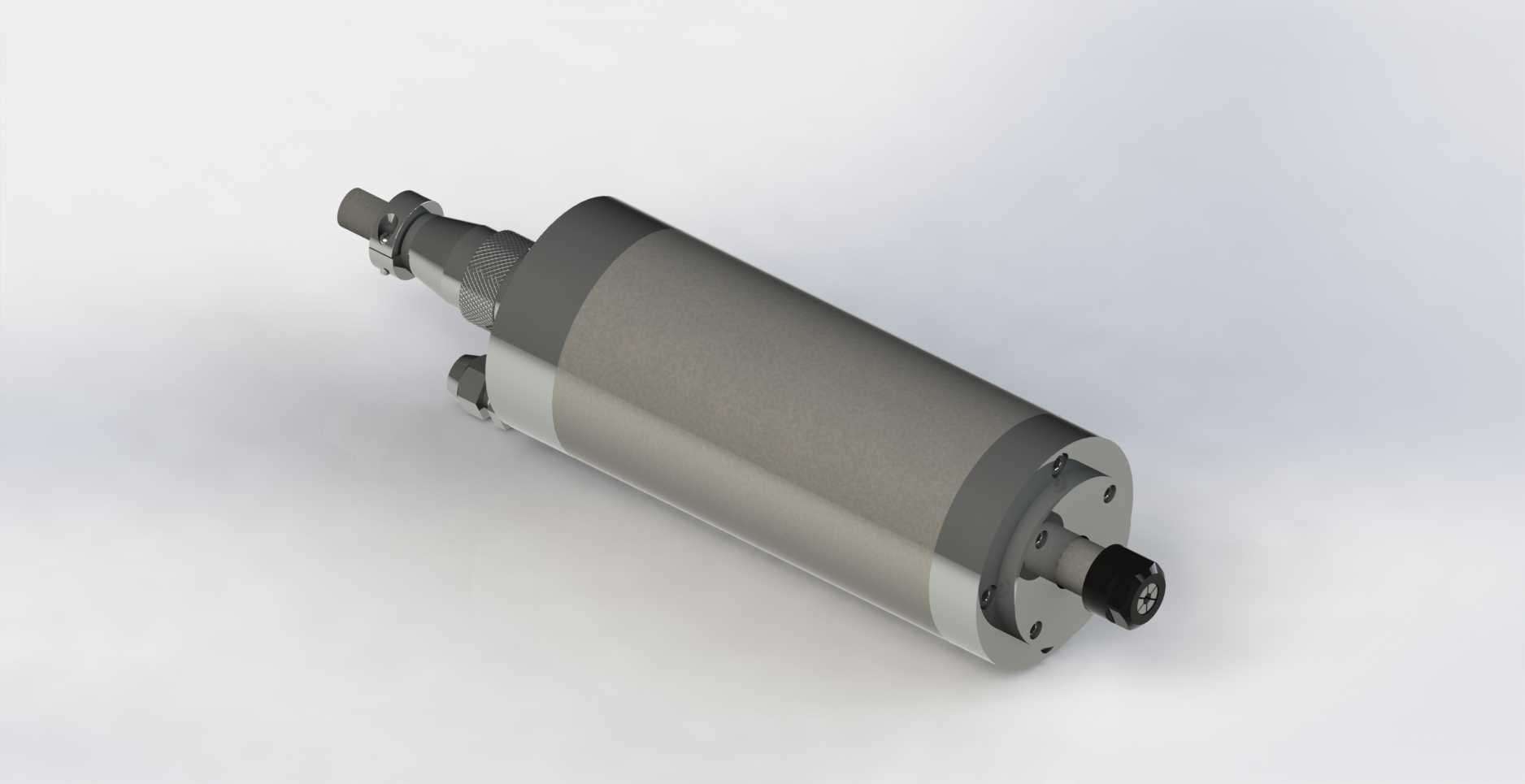

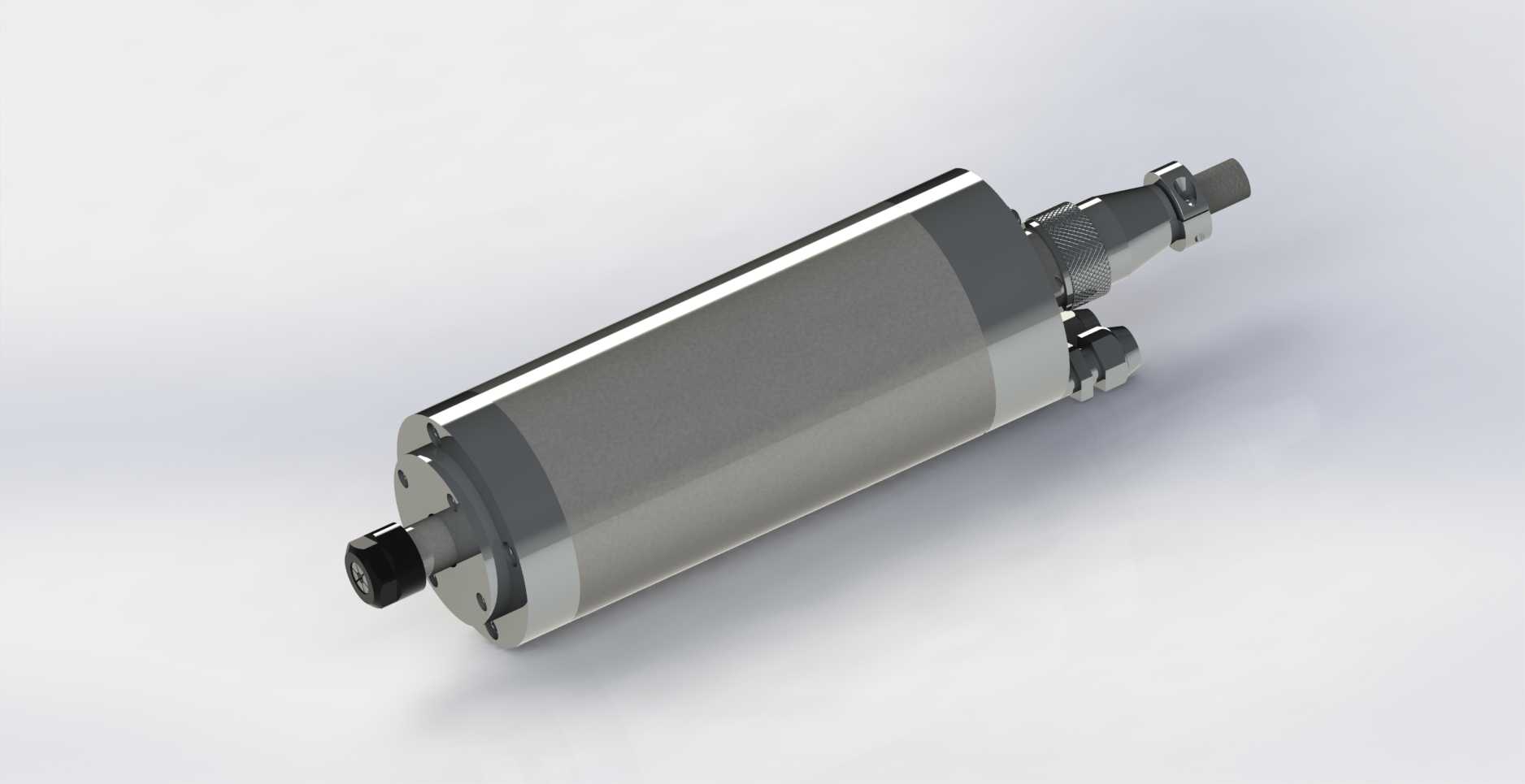

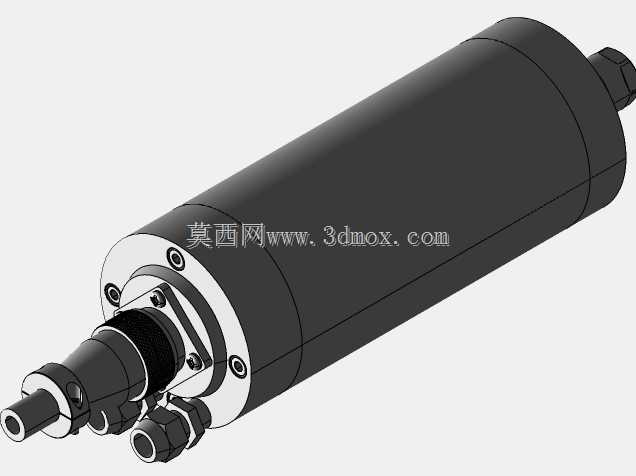

这款水冷主轴是数控雕刻加工场景中的核心动力执行部件，主要适配中小型数控雕刻设备，可覆盖木工浮雕、广告板材切割、小型模具精雕、软金属铣削等多类加工场景，在长时间连续高转速作业的工况下，能够稳定输出切削动力，保障加工面的光洁度与加工尺寸精度。从实际用途来看，该部件承担着装夹加工刀具、传递旋转扭矩的核心作用，通过水冷循环的散热方式带走主轴高速运转产生的热量，避免主轴因温升过高出现轴承间隙变化、轴芯热伸长的问题，有效延长核心部件的使用寿命，保障长时间加工的尺寸一致性。从功能特性来看，这款主轴采用循环水冷的散热结构，相比风冷主轴拥有更低的运行噪音与更稳定的温控表现，在800W额定功率输出下可维持稳定的高转速运转，轴端采用标准弹性夹头装夹结构，可适配不同柄径的雕刻刀具，满足不同加工工序的刀具换装需求；主轴壳体采用圆柱形一体化结构设计，侧面预留水冷管路接口与动力接线接口，布局紧凑规整，避免外接管线干涉加工行程。从设计思路来看，整体结构围绕高转速动平衡性能展开，轴芯组件采用前后双轴承支撑布局，保障高速旋转时的径向跳动精度控制在合理范围内，壳体采用导热性能优异的金属材质，内部设计密闭的水冷流道，让循环冷却水能够充分包裹发热核心区域，最大化热交换效率；外部壳体做了光滑的圆柱面设计，既方便安装时的抱箍固定，也能减少加工过程中粉尘碎屑的附着堆积。从外形尺寸与安装边界来看，这款主轴采用标准直径的圆柱壳体设计，适配市面主流的主轴抱箍安装座，安装时无需额外定制转接配件，轴向长度控制紧凑，在Z轴行程有限的小型雕刻机上也能预留足够的加工上下行程；水冷接口与接线端均布置在主轴尾部，安装后管路与线缆可沿Z轴拖链规整排布，不会在加工过程中触碰工件或工作台面，主轴伸出端的轴头长度经过优化，既保障刀具装夹的夹持长度，也能减少刀具悬伸带来的振颤问题，适配深腔雕刻、小幅面精雕等多种加工工况的安装需求。
