游艇用Lewmar C系列脚踏控制绞盘结构

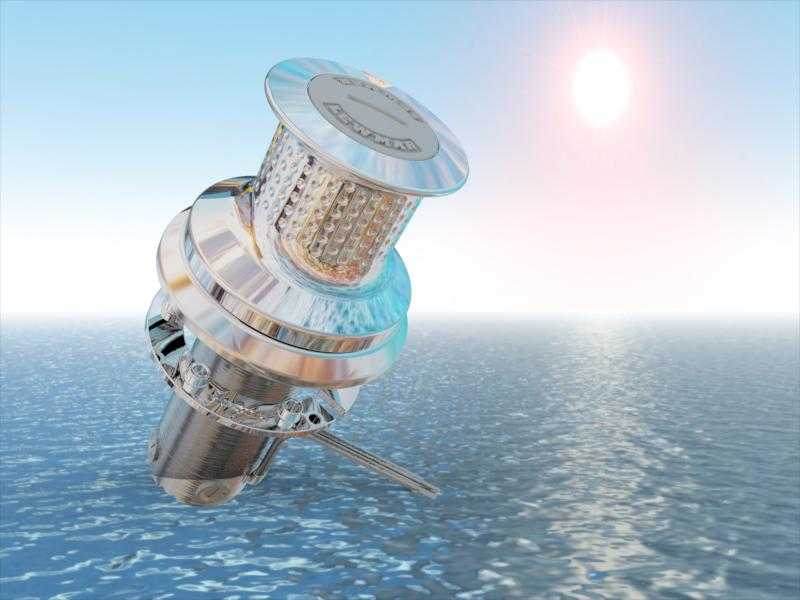

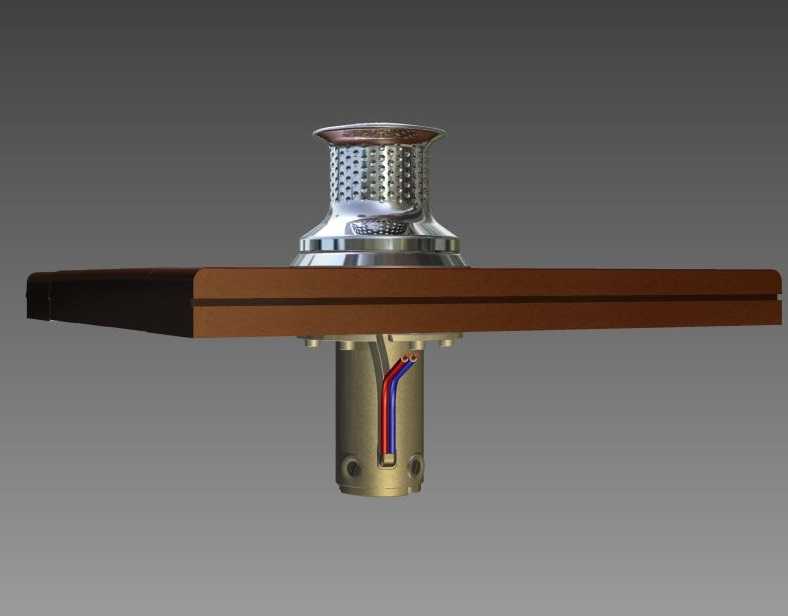

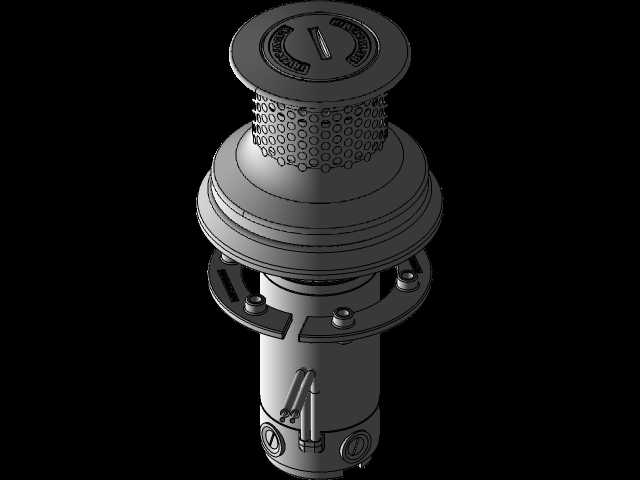

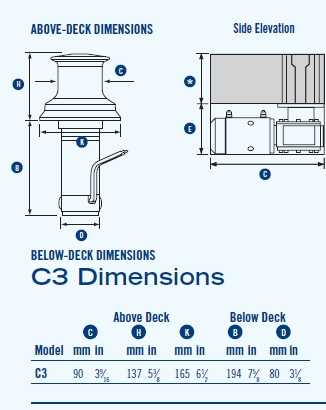

该绞盘结构主要应用于中小型游艇、帆船及公务艇的甲板系泊与帆装操控场景，是船舶甲板系泊系统中的核心施力部件，主要承担锚链收放、帆索张紧、系泊缆绳牵引等重载绳索操控作业，能够在船舶靠离码头、锚泊驻留、航行调帆等工况下，为操作人员提供省力的绳索施力路径，大幅降低大张力绳索操控的人力负荷。从功能特性来看，该款绞盘采用脚踏开关触发的动力辅助操控逻辑，操作人员在进行绳索收放作业时，无需持续手动施加旋转扭力，仅需通过脚踏开关控制动力输出，即可实现绳索的平稳牵引与锁止，在绳索张力较大的工况下，能够提供稳定的减速增扭输出，避免绳索打滑、回溜引发的安全隐患，同时绞盘上部的滚花纹理卷筒能够有效增大与绳索的接触摩擦力，适配不同直径的化纤缆绳与锚链使用，卷筒边缘的防脱凸缘能够避免绳索在收放过程中从卷筒侧边脱出，提升作业过程的稳定性。从设计思路来看，该绞盘整体采用立式同轴布局，主体结构从上至下依次为顶部操作端盖、带防滑纹理的绳索卷筒、动力传动基座与底部安装段，整体采用流线型的镀铬金属外壳设计，既能够抵御海洋高盐高湿环境下的腐蚀问题，光滑的曲面外壳也能够避免甲板作业时勾挂操作人员衣物或缆绳，减少作业过程中的磕碰风险；顶部端盖集成了手动应急操控接口，在动力系统失效的极端工况下，操作人员可通过专用摇柄接入端盖接口，实现手动模式下的绳索收放，保障船舶系泊作业的应急可靠性。从安装边界与尺寸适配来看，该绞盘采用甲板嵌入式安装设计，底部安装段设置有标准法兰固定接口，能够适配多数中小型游艇甲板的预留安装开孔，安装后卷筒主体高出甲板的高度经过优化设计，既能够预留足够的绳索缠绕空间，也不会占用过多甲板通行面积，基座周边预留有管线穿接通道，能够方便动力管线与控制线路从甲板下方走线，保持甲板表面的整洁平整；绞盘的整体径向尺寸经过紧凑化设计，在保证足够绳索缠绕容量的前提下，尽可能缩小安装所需的甲板占用面积，适配不同尺寸的游艇甲板布局需求，安装法兰处设置有密封胶圈安装槽，安装后可实现甲板开孔处的水密密封，避免甲板上的积水从安装缝隙渗入甲板下方舱室。
