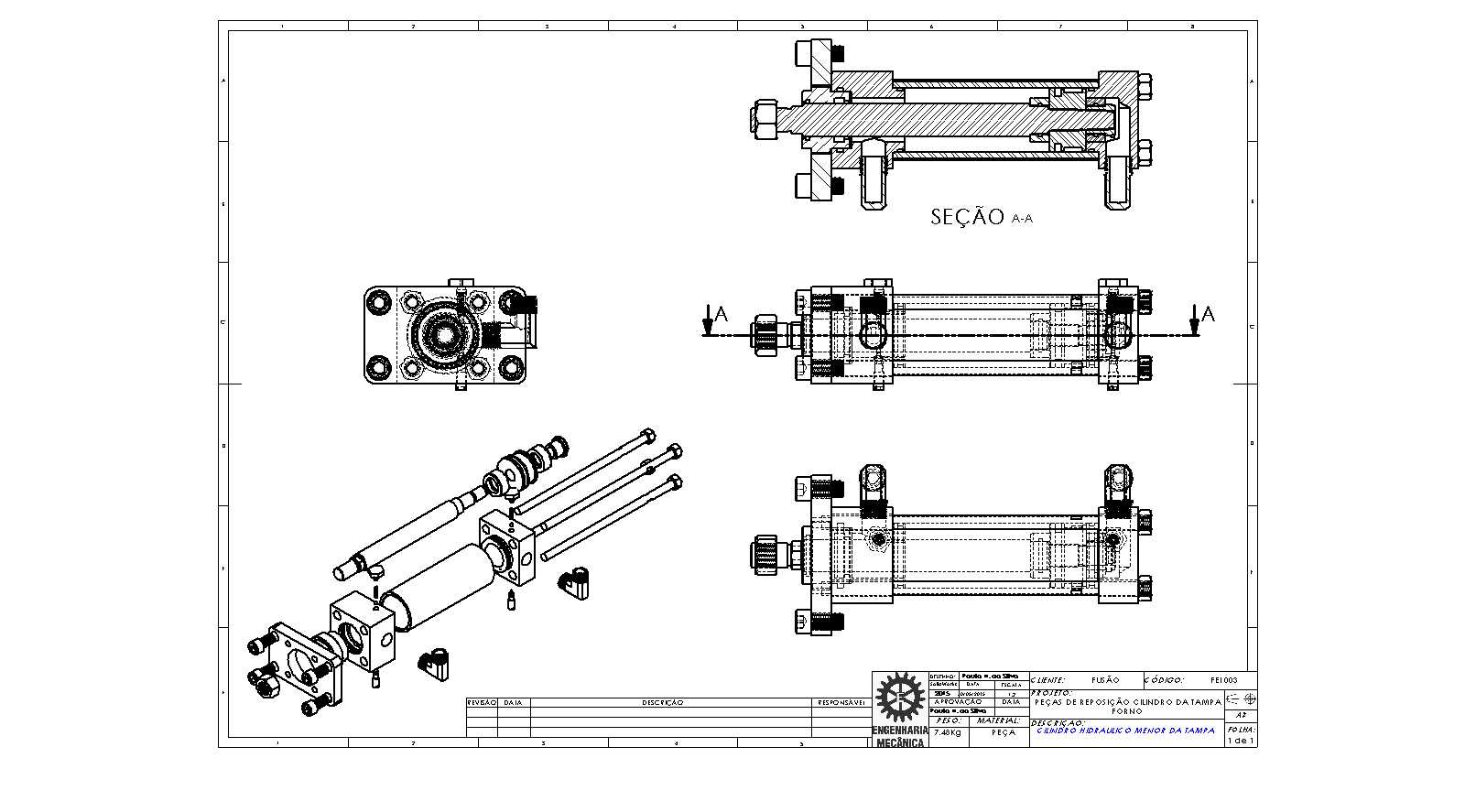

希林德罗希德尔拉杆式液压缸结构设计

这款拉杆式液压缸是液压传动系统中的核心执行元件，主要应用于工业生产场景里需要直线往复动力输出的工位，在机床进给驱动、工程机械动作执行、自动化生产线工装夹紧、冶金设备辊缝调整、橡塑机械模腔开合等场景中都能稳定发挥作用，能够将液压系统的压力能平稳转化为机械能，带动负载完成指定的直线推拉动作，相比气动执行元件具备输出力大、运行平稳、可实现重载无级调速的优势，适合中高压工况下的长期连续作业。从产品功能特性来看，这款液压缸采用双作用结构设计，可通过压力油的换向控制实现活塞杆的伸出与缩回双向动作，两端设置的缓冲结构能够在行程末端抵消活塞的惯性冲击，避免缸体内部零件受刚性碰撞出现损伤，有效延长设备的整体使用寿命；缸筒采用高精度珩磨工艺处理内孔，配合低摩擦阻力的密封组件，既能够保证高压工况下的密封性能，减少内泄外泄问题，也能降低活塞杆运动过程中的摩擦损耗，提升传动效率。设计过程中，这款液压缸采用了经典的四拉杆连接结构，通过四根对称布置的高强度拉杆将缸筒、前端盖、后端盖拉紧固定，相比法兰连接或焊接结构的油缸，具备拆装维护便捷、密封件更换效率高、缸体加工难度低的优势，同时拉杆的对称受力结构能够保证缸体各部位连接应力均匀，在高压工况下不会出现端盖偏移、密封偏磨的问题；端盖部位设置的导向套采用耐磨铜合金材质，能够为活塞杆提供稳定的径向支撑，避免活塞杆受侧向力出现弯曲变形，同时导向套与活塞杆之间设置了多道组合密封，包括防尘圈、斯特封、O型密封圈，既可以阻挡外界粉尘、切削液等杂质进入缸体内部污染液压油，也能防止内部压力油出现外泄漏。从外形尺寸与安装边界来看，这款液压缸的安装方式为前后端脚座安装，安装孔位采用对称等距设计，能够适配多数通用液压设备的安装基座，不需要额外定制转接工装；缸体的径向尺寸经过紧凑化设计，在保证额定输出力的前提下尽可能缩小了整体外径，适合安装空间受限的设备工位；活塞杆的伸出端设置有标准外螺纹连接接口，可根据实际使用需求搭配不同形式的连接头，适配不同负载的连接需求，行程设计覆盖了常规工业场景的常用行程范围，能够满足多数直线驱动场景的使用要求，同时缸体两端预留的油口采用标准管螺纹设计，可直接与常规液压管路进行连接，不需要额外加工转换接头，降低现场安装的适配成本。
