拉杆式双作用液压执行油缸结构设计

这款拉杆式双作用液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械的作业臂驱动、机床设备的工件夹紧与进给驱动、自动化生产线的工位推移、冶金设备的轧辊调整、橡塑机械的合模施压以及重型物流设备的货叉举升等场景，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为各类需要大推力直线动作的工业场景提供可靠的动力输出。

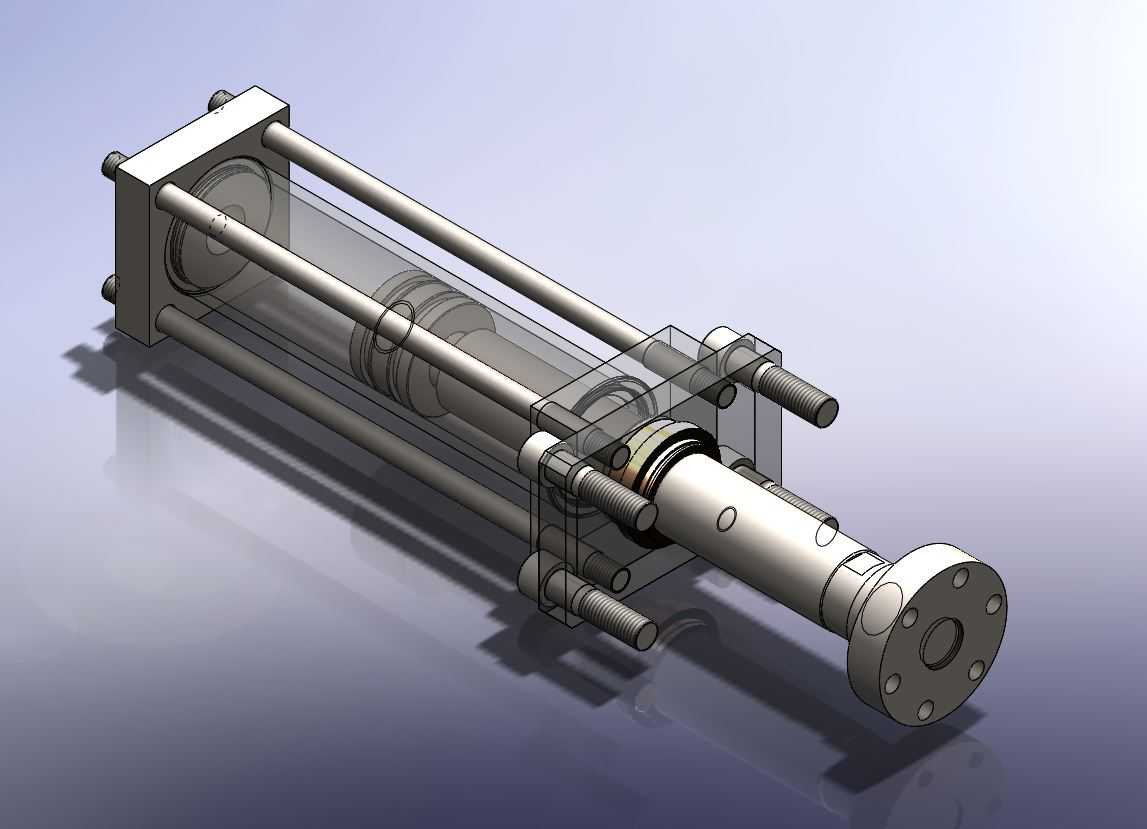

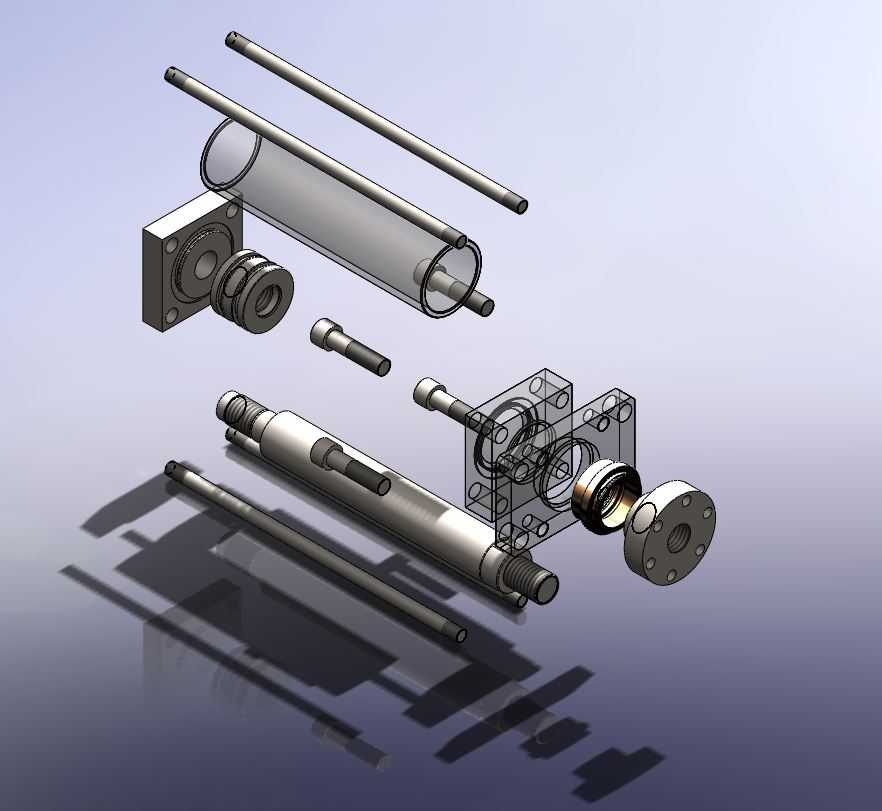

从功能特性来看，该油缸采用双作用设计，可通过压力油分别进入无杆腔与有杆腔实现活塞杆的伸出与缩回双向动作，无需额外外力辅助回程，动作响应速度快，输出推力平稳可控，能够适配不同负载下的推力输出需求。缸体采用透明化结构展示的设计逻辑，清晰呈现了内部活塞、活塞杆、密封组件、导向套的装配关系，四根对称布置的长拉杆将前端盖、缸筒、后端盖牢牢锁紧，既保证了缸体在高压工况下的结构强度，也方便后期拆解维护更换密封易损件。活塞杆前端采用法兰式安装接口，端面上均匀分布多个螺栓安装孔，可直接与负载端的连接法兰刚性固定，连接刚性好，能够承受一定的径向偏载，避免活塞杆受侧向力出现弯曲磨损。

设计过程中，首先根据目标工况的额定推力、工作行程、系统额定压力参数计算确定缸筒内径、活塞杆直径，在保证活塞杆抗压稳定性的前提下优化杆径尺寸，平衡伸出与缩回动作的速度差；其次对密封结构进行分层设计，活塞处采用组合式密封件同时实现两腔的压力隔离与往复动密封，导向套处设置防尘圈、斯特封、支撑环的多层结构，既阻挡外界粉尘杂质进入缸内污染液压油，也为活塞杆提供稳定的径向支撑，减少往复运动的磨损，延长油缸使用寿命。

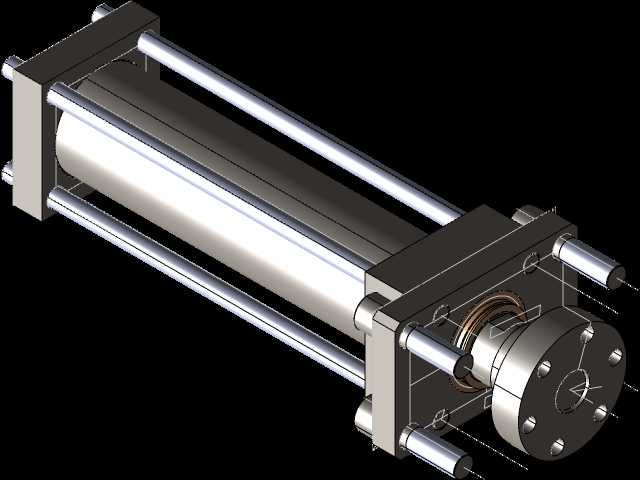

在安装边界方面，该油缸后端采用端盖固定式安装结构，四根拉杆的伸出端可直接穿入设备安装座的对应孔位通过螺母锁紧固定，安装时需保证活塞杆的运动轴线与负载运动方向完全同轴，避免出现别劲现象加剧密封件磨损；外形上整体为同轴圆柱结构，径向尺寸紧凑，不会占用过多的设备安装空间，安装时需预留足够的轴向行程空间，保证活塞杆完全伸出时不会与周边结构发生干涉，同时预留合适的维护空间，方便后期更换密封件、补充液压油等日常维护操作。缸体上的油口采用标准螺纹接口，可直接与液压系统的高压油管连接，油路布置简洁，能够适配常规的液压系统管路布局。
