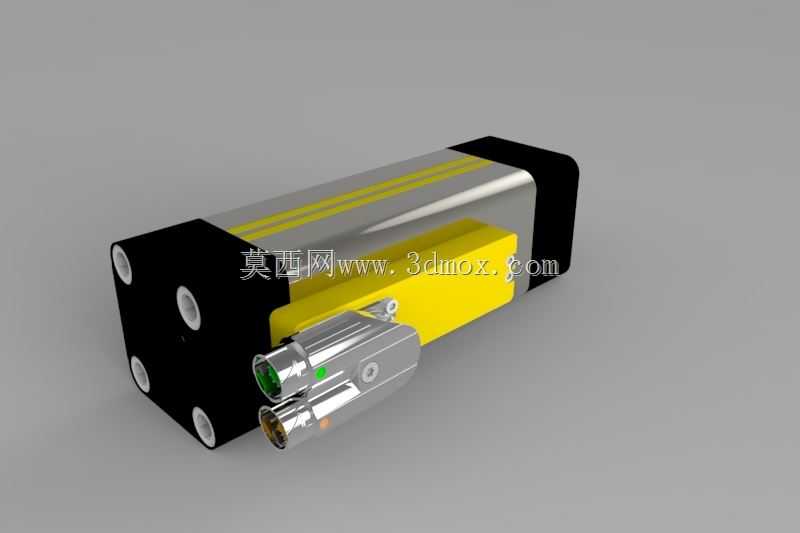

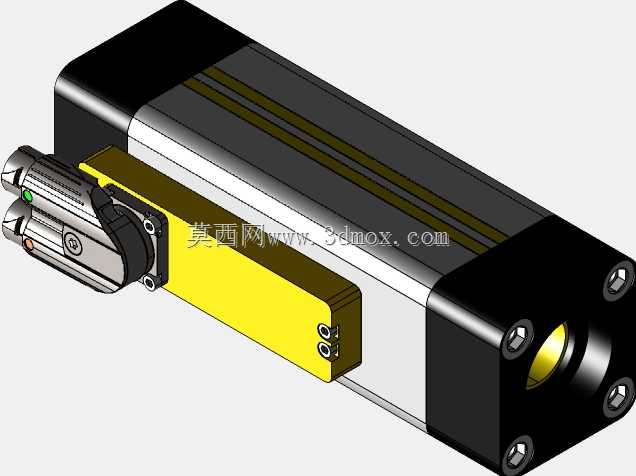

派克型工业用紧凑型液压执行缸结构

这款紧凑型液压执行缸，主要面向工业自动化产线、专用工装夹具、小型机床进给机构、物流设备举升单元这类安装空间局促的应用场景，作为直线动力输出元件承担工件夹紧、工位推移、部件举升、姿态微调的核心动力功能，相比同推力等级的气缸，它能在更小的安装体积下输出数倍的作用力，且运行平稳无爬行，可在中高压工况下长时间稳定工作，适配多类工业设备的紧凑布局需求。从功能特性来看，这款缸体采用集成化阀块设计，将进出油口、调速阀、压力检测接口直接集成在缸体侧部的阀组模块上，无需外接复杂的油路板与管路连接件，大幅减少了外接管路的泄漏点，同时缩短了油路响应路径，让缸杆的动作响应速度更快，动作延迟控制在毫秒级，能满足高频次往复动作的工况要求。缸体主体采用硬质阳极氧化铝合金型材作为主体外壳，端盖采用高强度碳钢发黑处理，既保证了整体结构的刚性，又将整体重量控制在较低水平，适配需要轻量化执行元件的移动设备、机载工装场景。设计思路上，这款缸体采用方形截面的型材缸筒，相比传统圆形液压缸，方形外壳自带安装基准面，无需额外加装安装附件即可直接贴合设备安装面固定，四个端角预留的标准安装孔位可适配水平、垂直、侧装等多种安装姿态，缸杆采用镀硬铬处理的高强度合金钢，表面粗糙度控制在Ra0.8以下，配合进口耐磨导向环与双唇口密封圈，能有效抵御工业环境中的粉尘、切削液侵入，延长密封件的使用寿命，同时降低缸杆运行的摩擦阻力，避免低速爬行问题。从安装边界来看，这款缸的整体长度控制在短行程紧凑尺寸范围内，缸体截面宽度适配常规工业铝型材的安装槽距，进出油口采用标准内螺纹接口，可直接对接常用规格的液压油管，侧置的阀组模块突出尺寸经过严格控制，不会超出缸体端面的安装投影范围，避免在密集排布的多缸工位中出现安装干涉，缸杆端部预留标准外螺纹连接位，可直接搭配浮动接头、连接法兰对接负载，无需额外加工转接件，能大幅缩短设备的设计与装配周期。在实际应用中，这类紧凑型液压缸常被用在自动化装配线的工件定位夹紧工位、数控专机的刀具进给机构、仓储设备的货叉微调单元、包装设备的压合执行端，凭借集成化的结构与稳定的动力输出，能有效简化设备的油路布局，降低设备整体的装配与维护成本，同时稳定的出力特性可保证加工、装配过程的动作一致性，提升成品的合格率与设备运行的可靠性。
