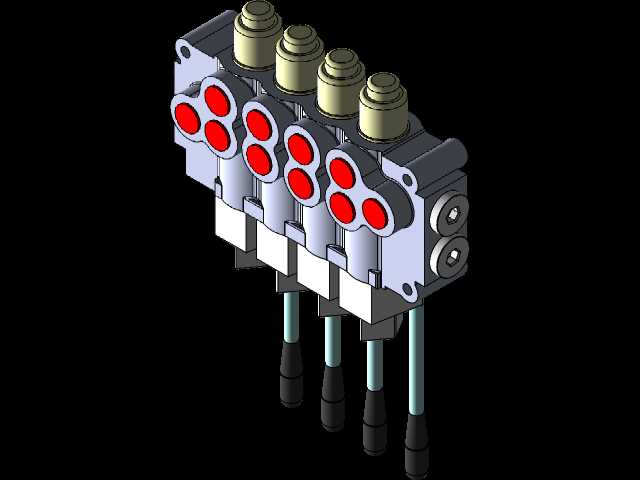

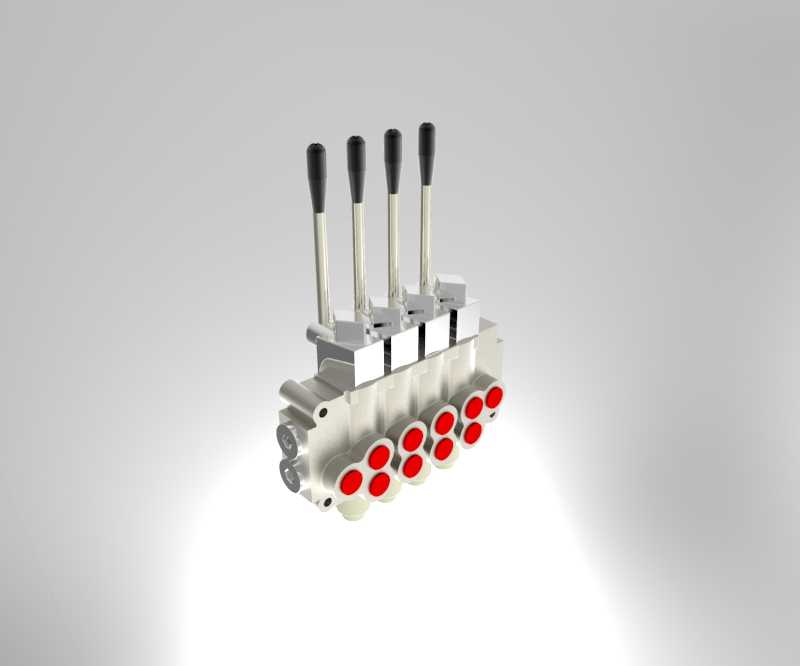

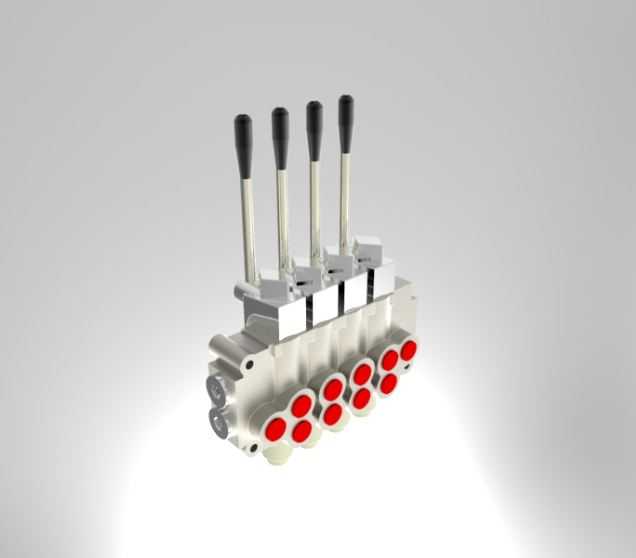

四联手动多路液压换向控制阀结构设计

这款四联手动多路液压换向控制阀，是中小型工程机械、农用作业装备、小型起重搬运设备液压系统里的核心操控元件，主要应用在需要多组执行机构独立或复合动作的液压回路中，比如小型装载机的动臂升降、铲斗收放、转向辅助，农用拖拉机的后置农具升降、液压输出控制，以及小型高空作业平台的支腿伸缩、平台调平、臂架变幅等场景，能够在单液压动力源的基础上，实现多回路液压油的方向切换、通断控制，满足设备多动作协同作业的操控需求。从实际用途来看，该阀组通过四个独立的手动操纵杆，分别对应四路液压输出回路，每一路都可以独立控制对应液压油缸或者液压马达的启停、换向，也可以根据作业需求同时操纵多根手柄，实现多个执行机构的复合动作，适配复杂作业工况下的灵活操控要求，相比电控换向阀，手动结构不需要额外布设控制电路，在户外作业、供电条件有限、工况环境复杂的设备上可靠性更强，维护成本更低，操作人员可以通过手柄的扳动角度直观感知操控幅度，适配需要精细微调作业动作的场景。在功能特性设计上，阀组采用整体式联阀结构，进油、回油通道集成在阀体内，减少了外接管路的连接点，降低了液压油泄漏的风险，每一路换向阀芯都做了高精度的配合间隙设计，保证阀芯换向过程中油路切换平顺，不会出现明显的压力冲击，同时在阀片之间设置了密封结构，避免不同回路之间的压力油串腔，保证各回路动作的独立性；阀体侧面的多组油口采用标准化的接口尺寸，能够和常规的液压油管接头直接适配，不需要额外加工转换接头，降低现场安装的适配难度。设计思路上，这款阀组优先考虑了手动操控的人机工程学，操纵杆的握持部分采用防滑的握持结构，杆长设计适配操作人员坐姿或者站姿下的手臂操控幅度，扳动手柄的阻尼力经过调校，既不会因为阻尼过小导致手柄容易误碰移位，也不会因为阻尼过大增加长时间操作的疲劳感；阀组的安装底座设置了标准化的安装孔位，能够直接固定在设备的机架安装平面上，安装边界预留了足够的管路操作空间，油口的排布方向避开了安装固定面，接装油管时不需要额外调整阀组角度，安装维护时可以直接在设备正面完成油管拆装，不需要拆解周边其他部件。外形尺寸上，阀组整体采用紧凑的联排布局，四联结构的总宽度控制在适配小型设备安装空间的范围内，不会占用过多的设备布置空间，阀体的高度结合操纵杆的活动行程做了限位设计，手柄扳动到最大行程位置时不会和周边的设备护板、操纵台结构发生干涉，保证全行程范围内的操控顺畅；阀体采用高强度的铸铁材质加工，能够承受液压系统的持续工作压力，表面做了防锈处理，适配户外作业时的潮湿、多尘工况，延长元件的使用寿命。
