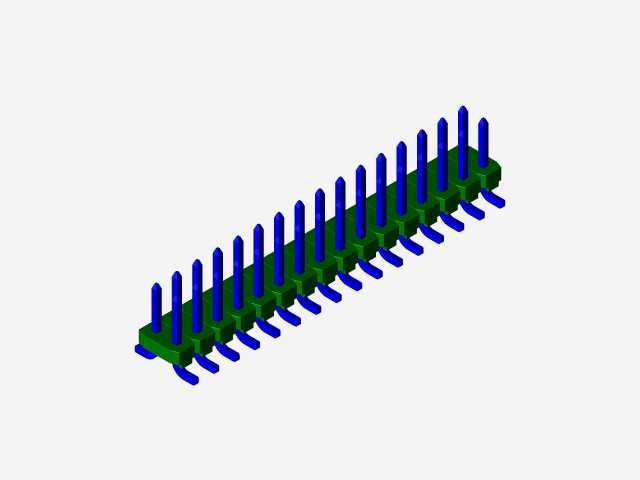

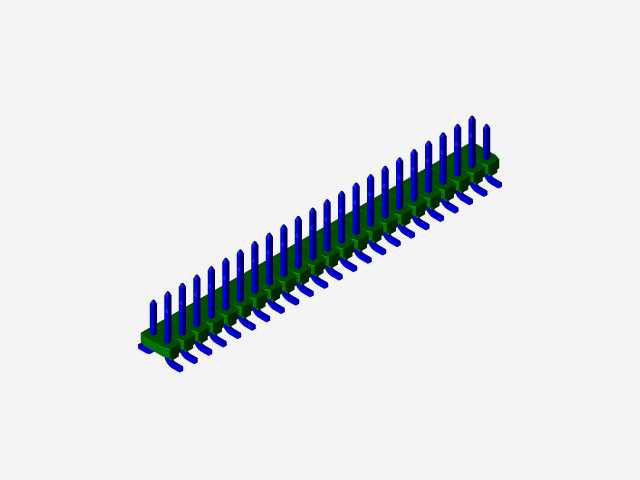

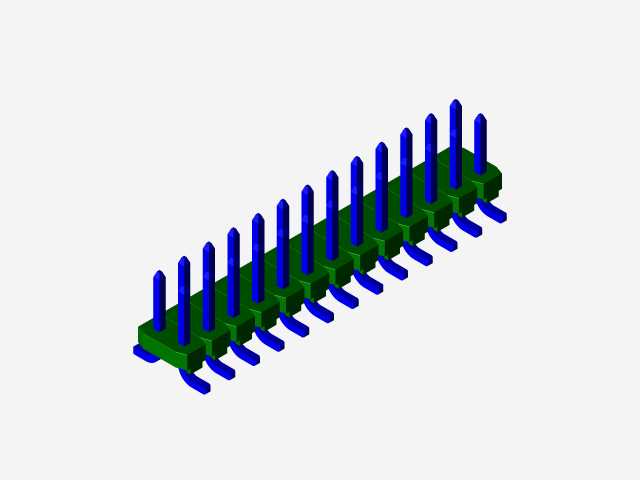

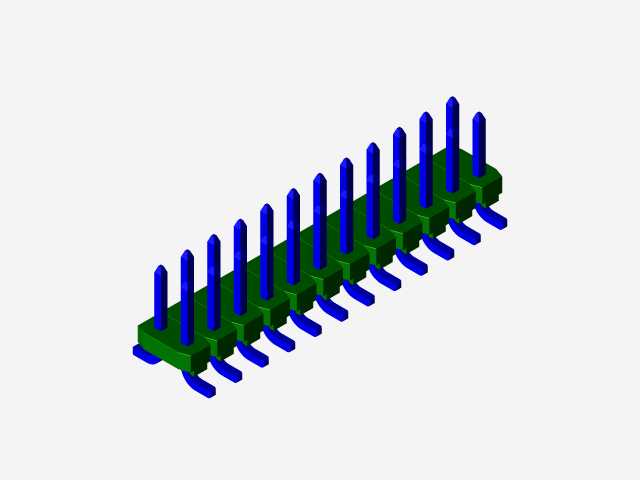

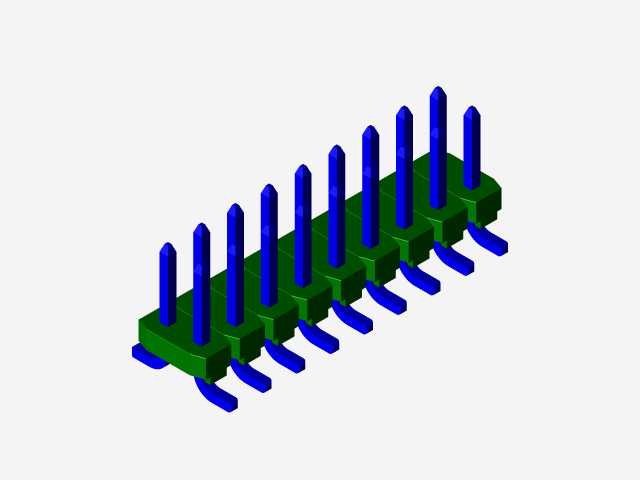

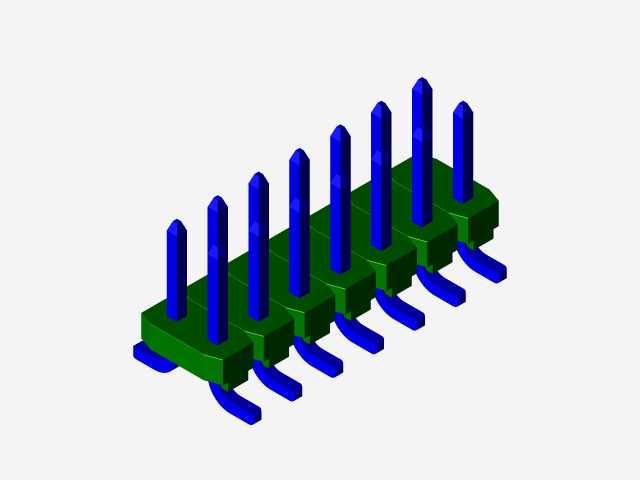

间距2mm销头双直贴片排针结构设计

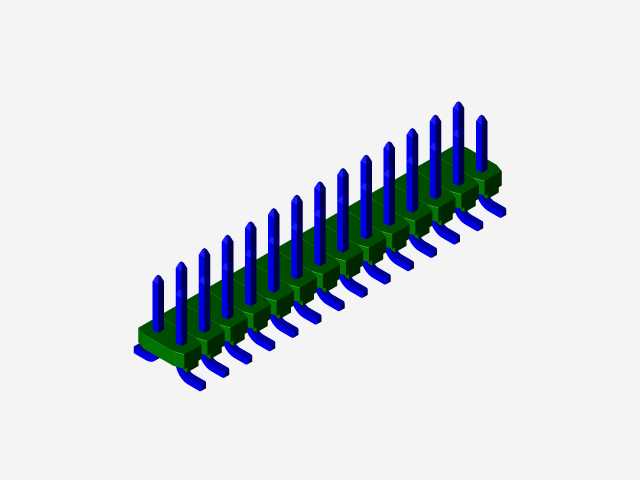

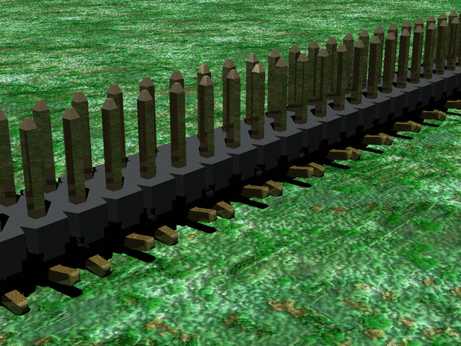

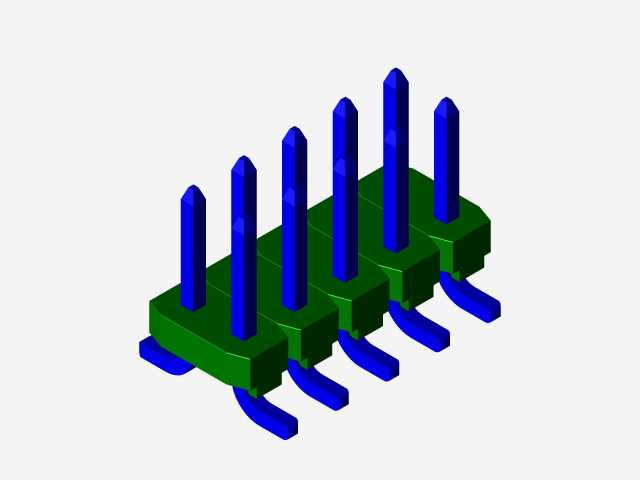

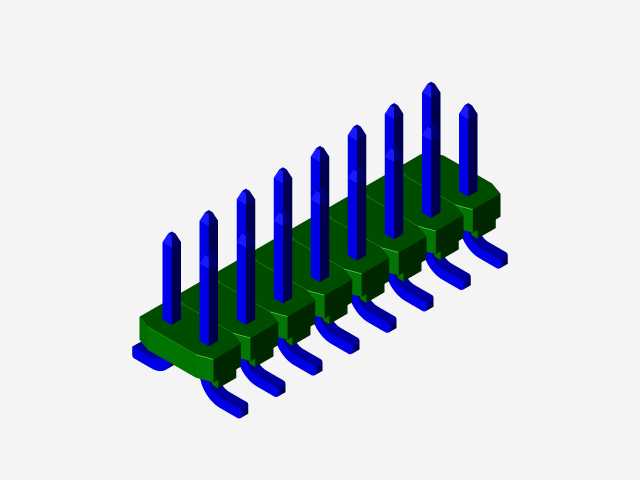

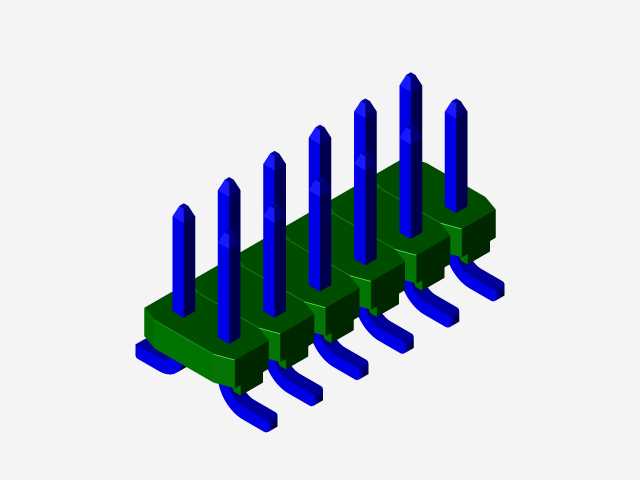

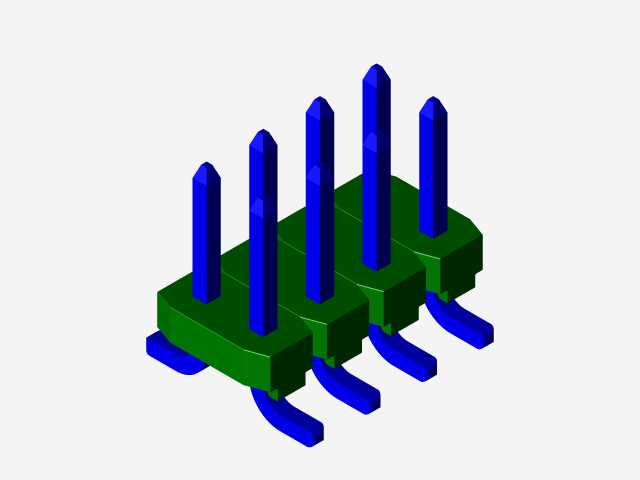

这款双直贴片排针是面向印刷电路板组装场景设计的板级互连元件，主要承担电路板之间、电路板与功能电子模块之间的电流传输与信号传递作用，广泛应用在消费电子、工业控制板卡、通信终端设备、智能家电主控板的生产组装环节，是表面贴装工艺产线上十分常用的板对板连接配件。在实际产线应用中，这类排针能够适配回流焊的高温加工流程，不需要额外的通孔插装工序，能够有效提升SMT产线的组装效率，减少板件加工的工序步骤，帮助生产环节压缩组装周期。从功能特性来看，这款排针采用双列直式排布的接触针设计，相邻针脚的中心间距设定为2mm，能够匹配对应间距的贴片排母实现可靠插拔连接，接触端采用削尖式的销头结构，既能够在贴片焊接时精准对准焊盘位置，也能在对接配套排母时顺畅导入，减少插装过程中的针脚歪斜、对位偏移问题。排针的塑胶基座采用耐高温的工程绝缘材质制作，能够在焊接高温下保持结构尺寸稳定，不会出现基座融化变形、针脚移位的问题，同时基座的绝缘属性能够避免相邻针脚之间出现短路风险，保障信号与电流传输的稳定性。在设计思路上，这款排针充分考虑了表面贴装工艺的生产需求，将针脚的焊接端设计为与基座底面齐平的贴片结构，焊接端的焊脚向外延伸出合适的宽度，能够在焊盘上形成充足的焊接接触面积，保障焊接后的连接强度，避免日常使用中出现针脚脱落、虚焊导致的接触不良问题。针体本身采用导电性能优异的铜合金基材制作，表面做镀锡处理，既能够提升焊接的润湿性能，也能在长期使用中抵御氧化腐蚀，延长元件的使用寿命。从尺寸与安装边界来看，这款排针的整体针体高度为6.6mm，双列排布的结构让它在板件上占用的横向空间十分规整，不会过度挤占PCB板上的布线空间，能够适配从2x2到2x30不同针数规格的选型需求，设计人员可以根据板卡实际需要的信号通路数量灵活选择对应针数的型号，不需要额外调整板件的焊盘布局规则。排针的基座底部做了平整化处理，在SMT贴装过程中能够平稳吸附在贴片机的吸嘴上，配合产线的视觉对位系统实现高精度贴装，贴装后元件与PCB板面保持平行，不会出现倾斜翘起的问题，能够有效降低产线的焊接不良率。在实际使用场景中，这类排针不仅能够实现板间的永久焊接连接，也可以配合对应的排母实现可拆式的模块连接，方便设备后期的维护与模块更换，比如在工控板卡的功能扩展模块连接、智能设备的外接模块对接场景中，都能依靠稳定的接触性能保障设备长期可靠运行，针体的导电截面经过合理计算，既能够满足小功率信号的低损耗传输，也能承载小电流的供电通路需求，适配多数低压电子设备的互连要求。
