品字尾AC输入电源插座结构设计

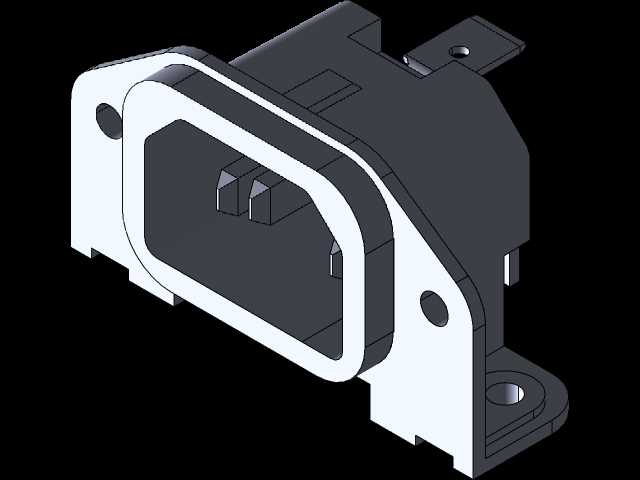

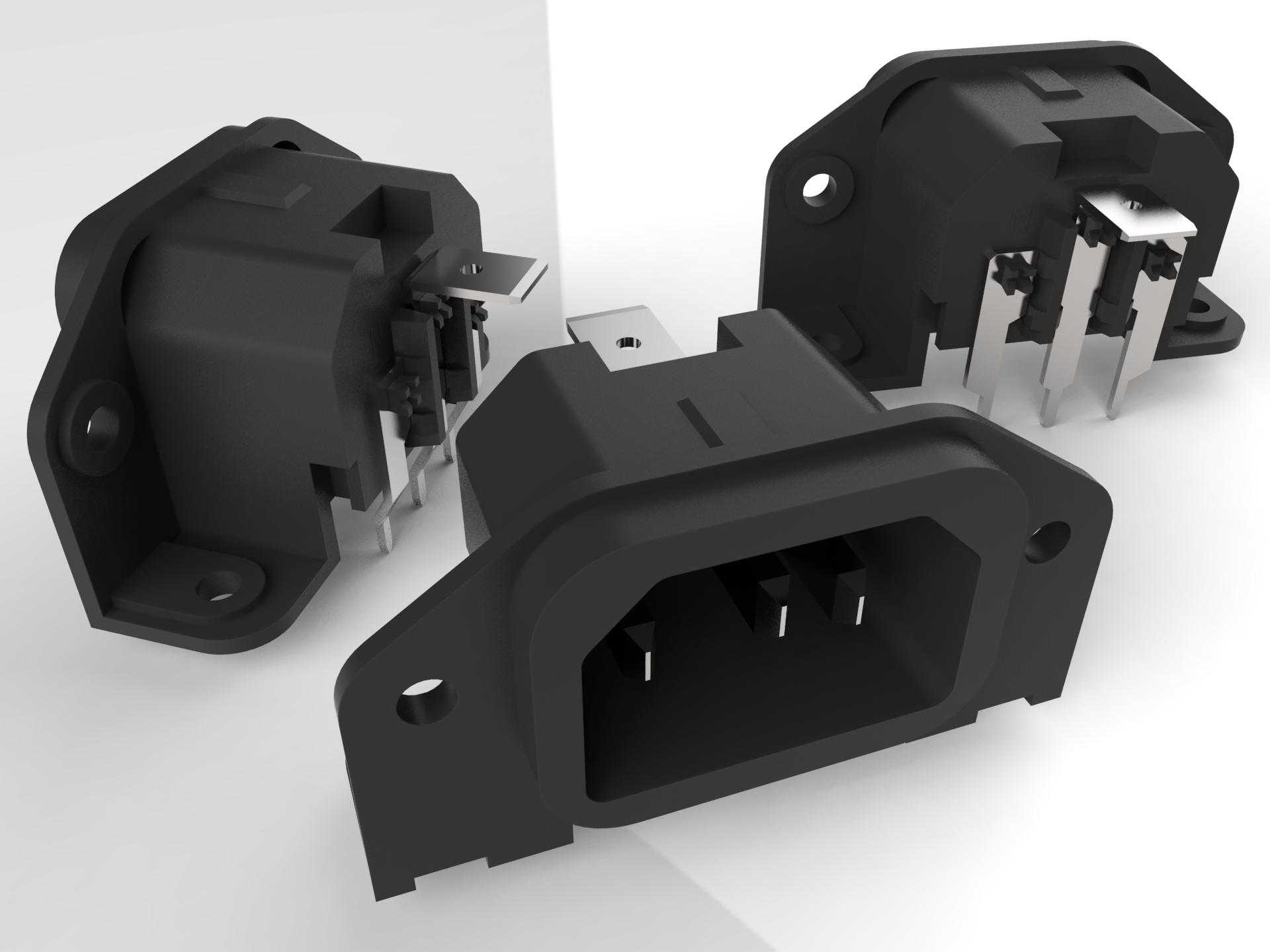

这款品字结构AC电源输入插座，是各类电子电气设备实现市电接入的核心连接部件，广泛应用在台式电脑主机、服务器机柜、工业控制机箱、医疗检测设备、大功率影音功放、电动工具充电器等需要外接工频交流电源的终端产品上，承担着市电输入导通、设备与供电线路物理衔接的核心作用，是强电接入设备内部的第一道连接节点。从实际使用场景来看，这类插座需要适配日常办公、工业生产、医疗作业等多种复杂环境，既要保证长期插拔后的接触可靠性，也要满足不同安装空间的装配需求，同时还要兼顾使用过程中的电气安全性能。在功能特性设计上，这款插座采用三极导通结构，分别对应火线、零线与接地保护极，接地极的接触弹片做了加长设计，能够保证插头插入时接地极优先导通、拔出时最后断开，从结构上避免设备带电插拔过程中出现外壳带电的安全隐患；内部的导电接触件采用高弹性铜合金基材冲压成型，表面做镀镍防氧化处理，既能够保证多次插拔后的接触压力稳定，降低接触电阻减少通电发热，也能抵御潮湿环境下的氧化锈蚀，延长产品的实际使用寿命；插座本体的绝缘基座采用耐高阻燃等级的工程塑料注塑成型，能够耐受通电过程中的异常高温，避免短路故障时出现起火蔓延的风险，同时绝缘材料具备足够的介电强度，可满足强电隔离的安全要求。在整体设计思路上，这款插座采用带安装耳的法兰式固定结构，两侧的安装耳预留了标准螺丝固定孔，既可以适配设备机箱面板的嵌入式卡装，也可以通过螺丝实现牢固的锁附固定，能够兼容不同厚度的机箱面板安装需求；插座的插合界面完全匹配标准品字尾AC电源插头的尺寸规范，插合后的间隙控制在合理范围，既能避免插头松动脱落，也不会因为插拔阻力过大影响日常使用；内部的接线端采用焊片式结构，既可以通过导线焊接实现与设备内部电源模块的连接，也可以适配快速接线端子的压接需求，适配不同生产场景的装配工艺。从安装边界尺寸来看，这款插座的法兰安装孔距、本体嵌入深度、插接口的外露尺寸都遵循通用AC输入插座的行业通用规范，本体嵌入机箱内部的结构做了避空设计，不会与机箱内部的电源板、走线架产生结构干涉，安装后插接口与机箱面板齐平，不会出现凸起或者凹陷影响外观与插拔操作的问题；插座的插针排布间距符合强电安全间距要求，不同极性的导电部件之间保留了足够的爬电距离，即使在高湿度环境下使用也不会出现极间打火的问题。
