工业控制用绿色平头按钮组件结构设计

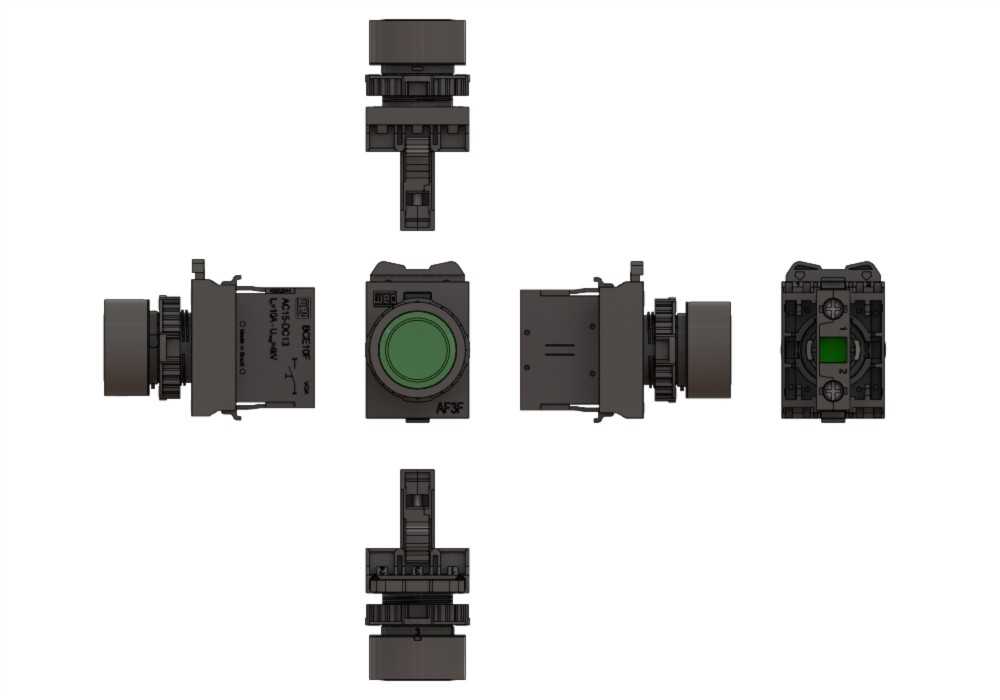

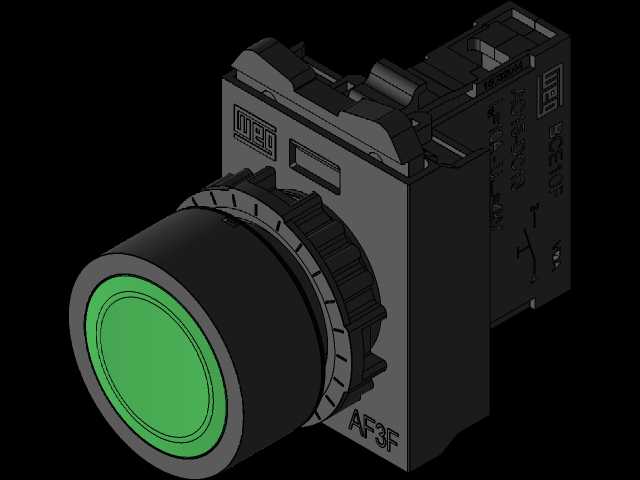

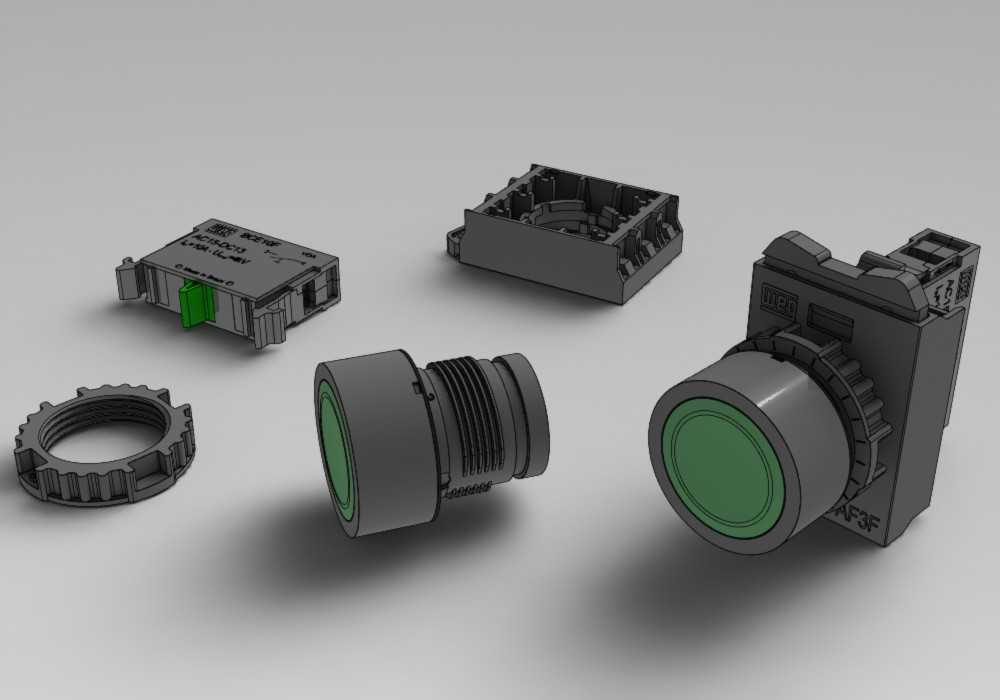

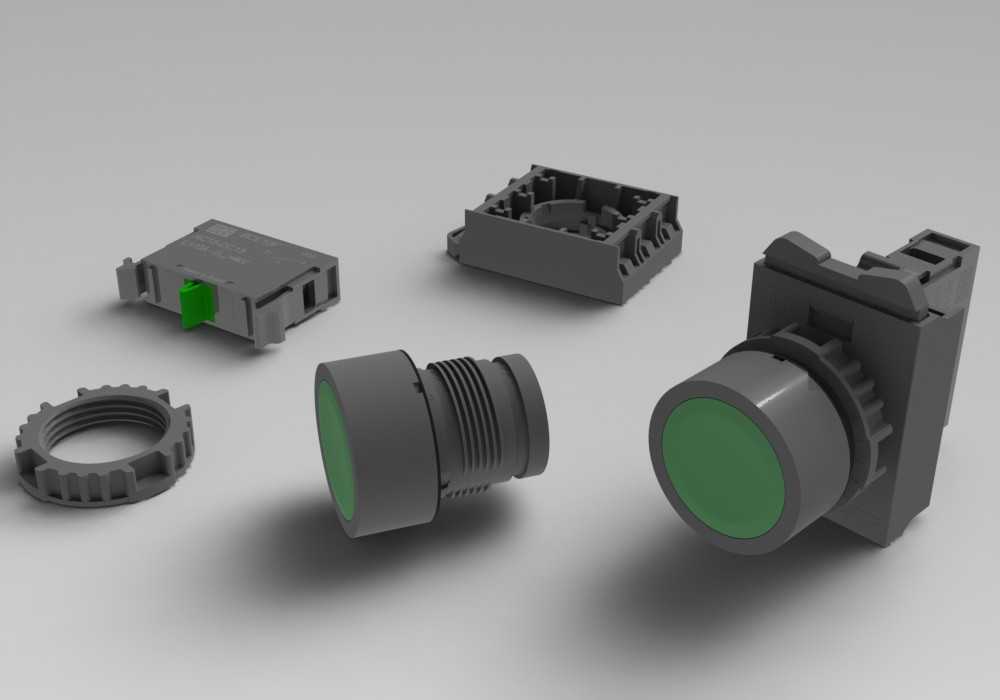

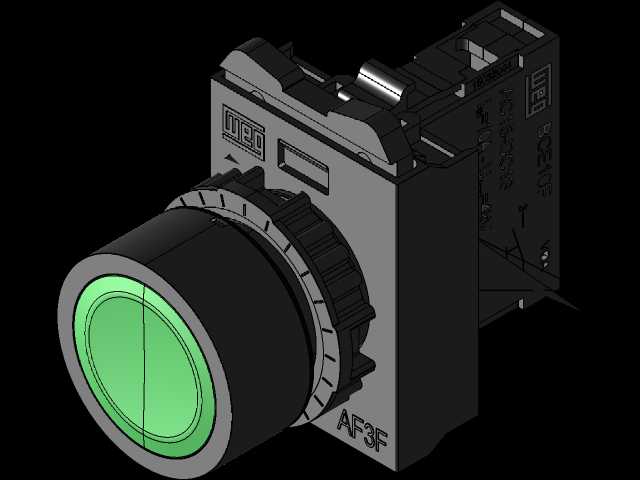

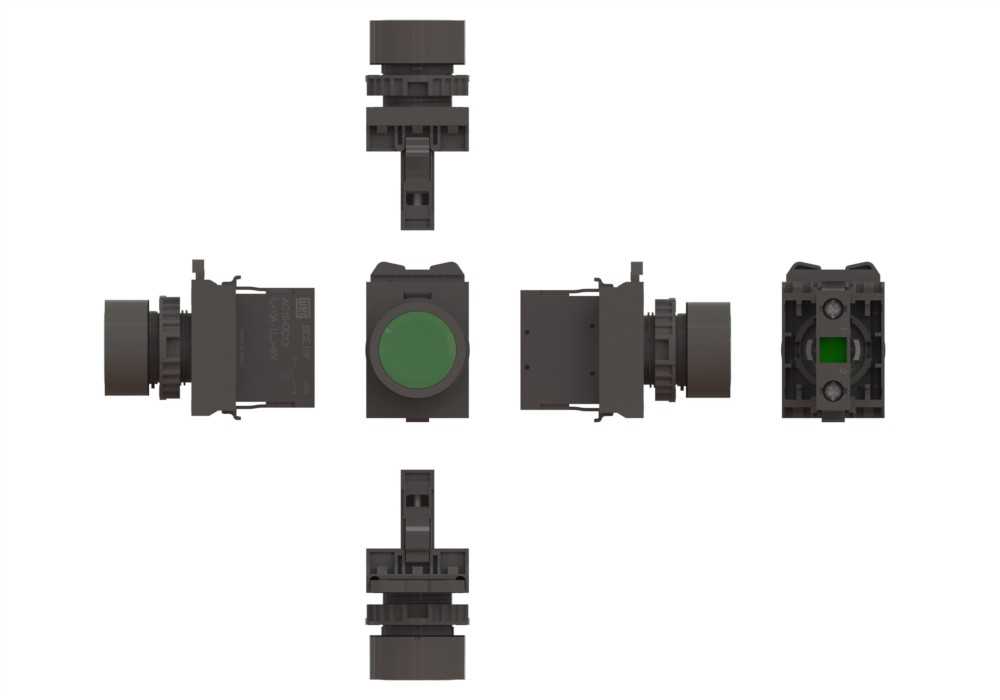

这款绿色平头按钮组件是工业控制回路中常用的操作执行元件，主要应用在各类电气控制柜、设备操作面板、自动化生产线工位旁的控制盒中，承担设备启动、运行确认、复位触发等核心操作指令的输入功能，是人机交互环节里操作人员与设备建立控制连接的直接载体，在机床操控、输送线控制、成套配电装置、小型专用设备的操作界面中都有极高的使用频次。整套组件采用模块化拆分设计，分别由操作头、锁紧固定环、触点基座、接线模块几个独立部分组成，这种拆分式结构的设计思路，核心是为了适配现场不同的安装需求与触点配置要求，操作人员可以根据实际回路的通断需求，灵活搭配常开或常闭触点模块，无需更换整套按钮就能完成功能调整，大幅降低了现场运维的配件储备成本与更换耗时。从安装边界来看，这款按钮采用行业通用的22mm标准面板开孔尺寸，锁紧固定环带有防滑齿纹结构，安装时将操作头从面板正面插入开好的安装孔后，从背面旋紧带齿纹的锁紧环，就能依靠齿纹与面板背面的摩擦力实现牢固固定，即使设备运行中存在持续振动，也不会出现按钮松动移位的问题，适配厚度在1到6mm之间的各类金属、塑料面板材质。操作头采用平头圆弧过渡设计，表面的绿色操作帽选用耐磨损的工程塑料材质，按压行程适中，按压力度符合日常操作的施力习惯，长时间频繁操作也不会造成操作人员的指尖疲劳，操作帽与基座之间的密封缝隙做了适配工业环境的防尘设计，能够阻挡车间环境中的浮尘、细小金属碎屑进入按钮内部，避免触点接触不良的故障发生。触点模块部分采用导向卡扣结构，与操作头基座对接时可以直接卡入定位，不需要额外的紧固件固定，接线端采用螺丝压接的方式，能够适配0.5到2.5平方毫米的多股或单股铜芯导线，压接后接触电阻稳定，在额定的控制电压与电流范围内，不会出现接头发热、接触不可靠的问题。整套组件的外形棱角都做了钝化处理，没有尖锐的凸起结构，安装在操作面板上后不会剐蹭操作人员的衣物或肢体，整体深灰的基座配色与绿色操作头形成清晰的视觉区分，操作人员在复杂的操作面板前可以快速识别启动类按钮的位置，避免误操作其他功能的控制元件。
