板端贴片式HDMI接口连接器结构设计

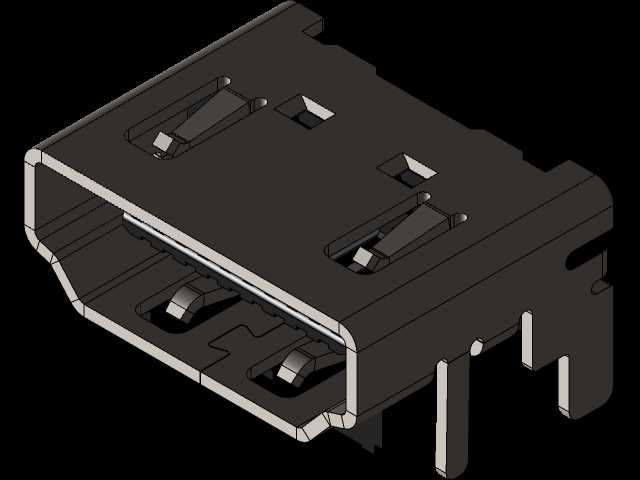

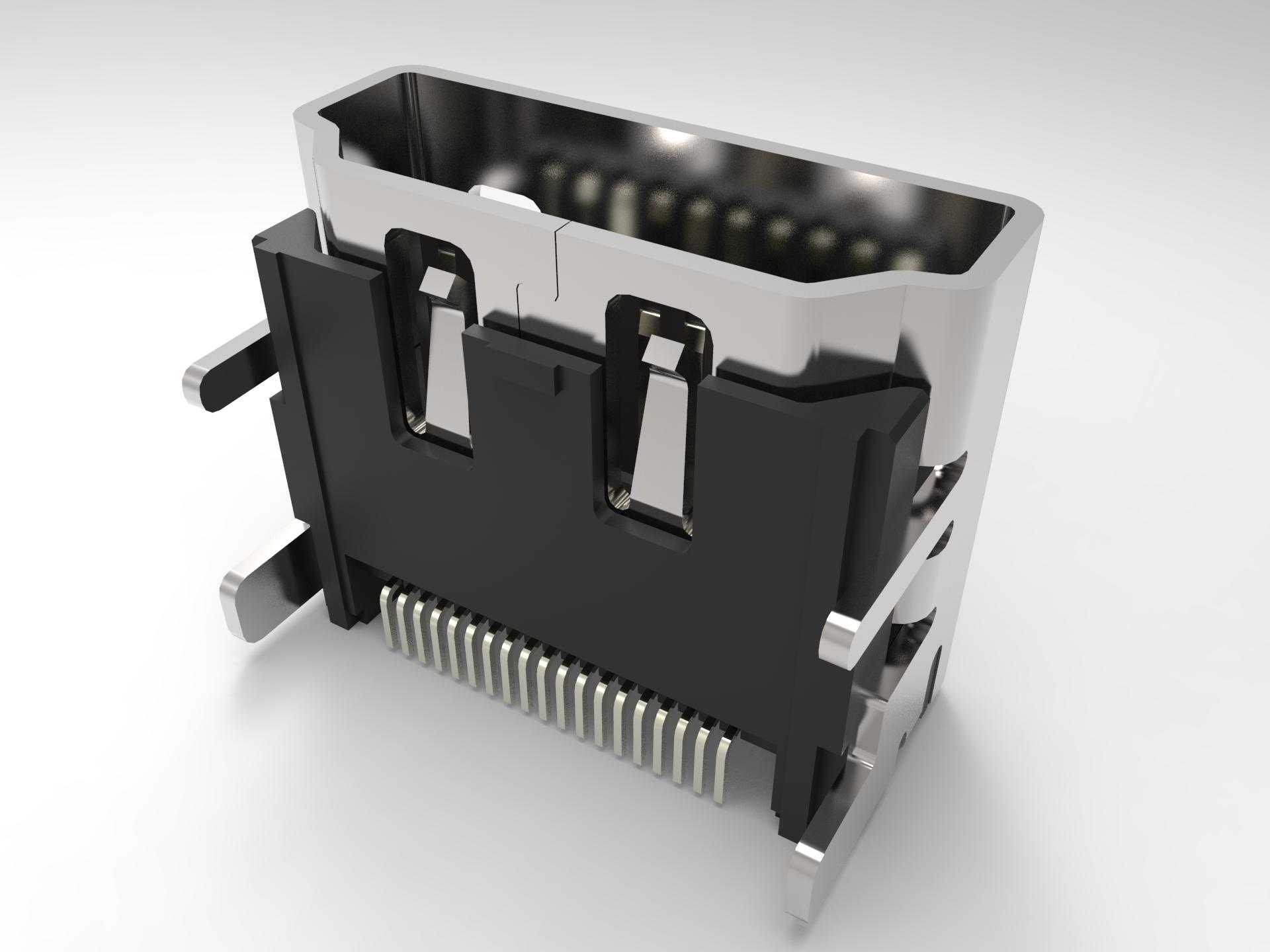

这款板端贴片式HDMI连接器，是消费电子、工业通讯设备、车载影音系统中实现高清音视频信号稳定传输的核心接插部件，广泛应用在台式电脑主板、独立显卡、高清电视主板、工业显示终端、车载中控主机、高清播放设备的PCB板载连接场景中，承担设备内部主板与外接HDMI线材的物理衔接与信号导通作用，能够同时传输无压缩的高清视频信号与多声道音频信号，无需额外进行数模信号转换，可有效降低信号传输过程中的损耗与干扰。从功能特性来看，这款连接器采用标准HDMI Type A接口规格，接口内部设置有防反插定位结构，公头插入时可通过接口内的异形定位槽避免插反损坏针脚，接口外侧的金属屏蔽壳采用镀镍工艺处理，既能够提升外壳的抗锈蚀能力，也可以形成连续的电磁屏蔽层，隔绝外部电磁干扰对内部高频信号传输的影响，保障高清信号传输的稳定性。外壳两侧延伸出的固定插脚，在SMT贴片焊接时可插入PCB对应的定位孔中，提升连接器与电路板的结合强度，避免多次插拔后出现连接器松动、焊盘脱落的问题。在设计思路上，这款连接器充分考虑了板端贴片生产的工艺要求，底部的信号引脚采用等长差分走线设计，匹配HDMI信号的阻抗控制要求，减少高速信号传输过程中的信号反射与串扰问题，引脚间距符合标准SMT生产的贴片精度要求，可适配常规回流焊工艺的生产流程，无需额外调整产线参数。黑色绝缘基座采用耐高温工程塑料注塑成型，可承受回流焊过程中的高温环境，不会出现基座变形、针脚移位的问题，基座上的针脚固定槽采用高精度模具成型，每根信号针脚的位置度公差控制在极小范围内，保障公头插入时每根针脚都能与公头端子可靠接触。从安装边界来看，这款连接器为卧式贴片安装结构，整体高度较低，可适配薄型化电子设备的内部空间设计要求，接口端面突出PCB板的尺寸经过精准核算，既能够保证设备外壳开孔后公头可以顺利插入，也不会因为突出尺寸过长导致外壳装配时出现干涉，底部引脚的焊盘尺寸符合行业通用设计规范，可直接适配多数采用标准HDMI接口设计的PCB封装库，无需重新设计焊盘。连接器两侧的固定焊盘尺寸较大，焊接后可承受至少上千次的插拔循环，满足消费电子与工业设备的使用寿命要求，金属外壳上的弹性卡扣结构，可在公头插入后提供合适的保持力，避免设备移动过程中公头意外脱落导致信号中断。
