四螺母注塑成型模具三维结构设计

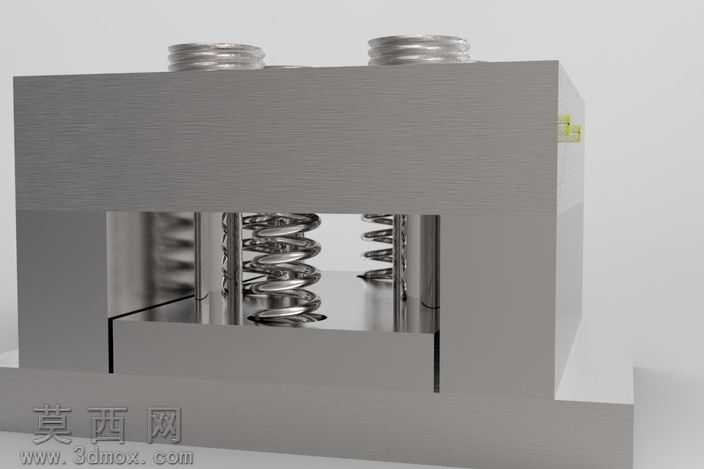

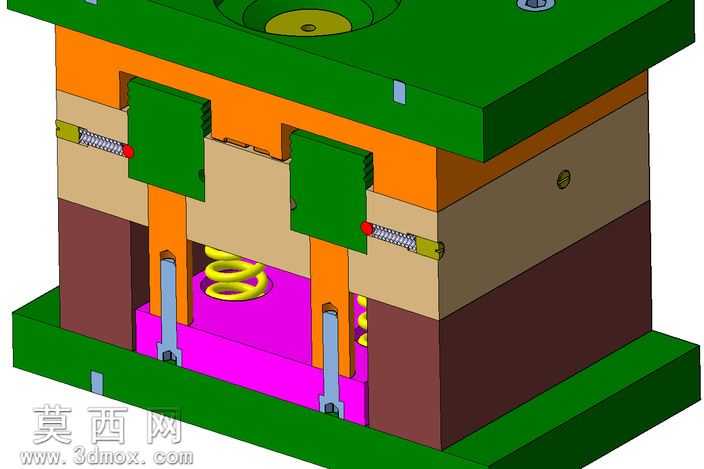

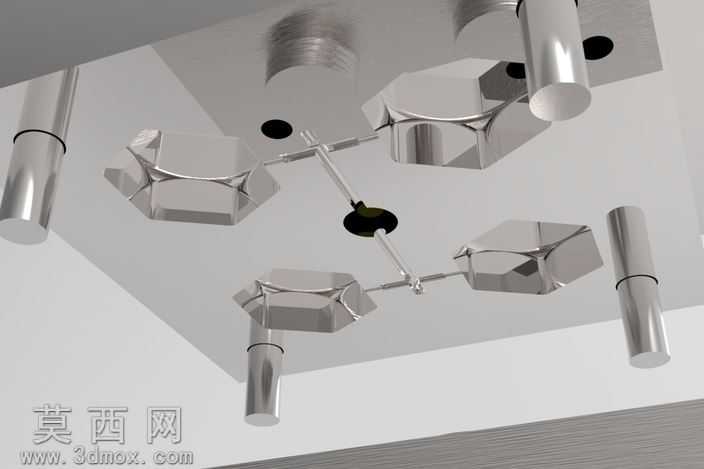

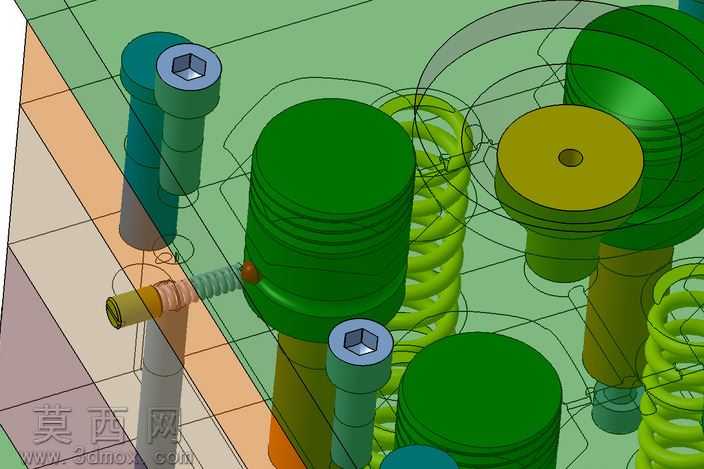

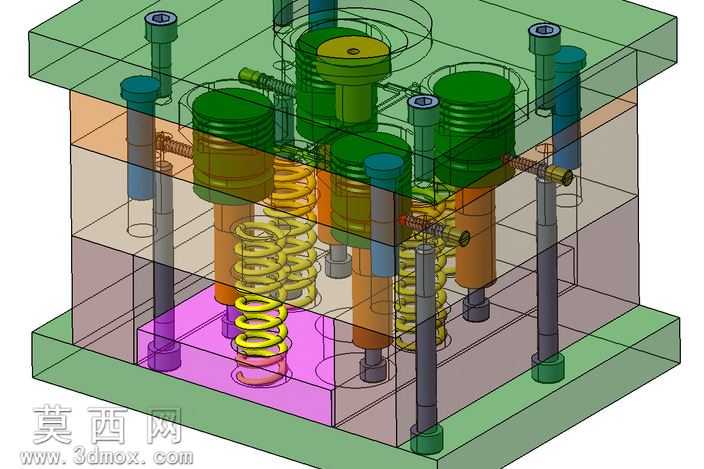

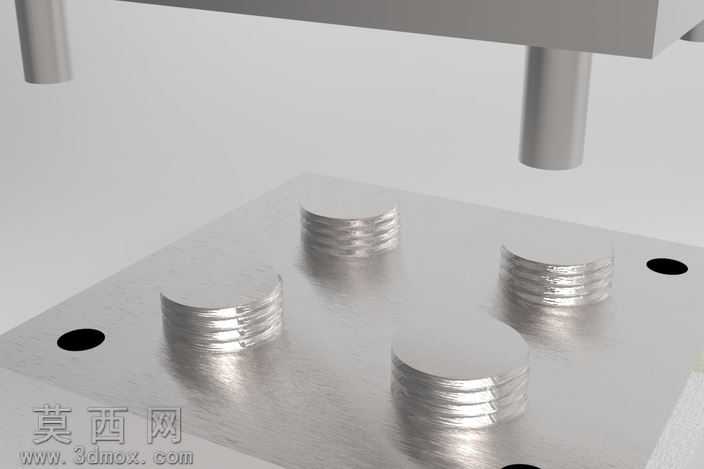

本作品为四螺母注塑模具的三维结构设计模型，采用三维建模软件完成全参数化结构搭建，完整还原了注塑模具从定模侧到动模侧的全部核心组件，模型采用半透明剖切渲染方式，将模具内部的装配关系清晰呈现，不同功能的零件采用差异化的色彩材质进行区分，便于快速识别各部件的功能与装配位置。建模过程中严格遵循注塑模具的设计规范，首先根据螺母塑件的结构特征与成型需求，确定一模四腔的型腔布局，平衡浇注系统的流道设计，保证四个型腔的进料均匀性，避免成型过程中出现填充不均、飞边或缺料的问题。模型中完整构建了定模座板、定模板、动模板、动模座板等模架基础组件，同时细化设计了导柱导套导向机构，保证模具开合模过程中的运动精度，避免出现错位拉伤型腔的问题；针对螺母塑件的内螺纹特征，设计了对应的螺纹成型型芯结构，搭配弹簧复位组件与顶出机构，实现开模后塑件的顺利顶出与脱模，弹簧部件采用亮黄色金属材质渲染，清晰展示其复位缓冲的功能位置。冷却系统的水路结构也在模型中做了透明化展示，围绕型腔周边布置循环冷却回路，保证注塑过程中模具温度均匀可控，提升塑件成型质量与生产效率。整体建模过程中对每个零件的装配公差、配合关系做了对应约束，还原了真实模具的装配逻辑，各运动部件之间预留了合理的运动间隙，可直接用于模具结构的教学演示、设计方案评审以及后续的工程图导出加工参考，通过半透明的渲染效果，能够直观展示模具合模状态下的内部组件排布，无需拆解模型即可清晰观察到浇注系统、成型零部件、顶出机构、导向机构、冷却系统的相对位置与连接关系，帮助设计人员快速校验模具结构的合理性，排查结构干涉、运动卡滞等潜在设计问题。
