SIMCOM SIM900 GSM通讯模块结构设计

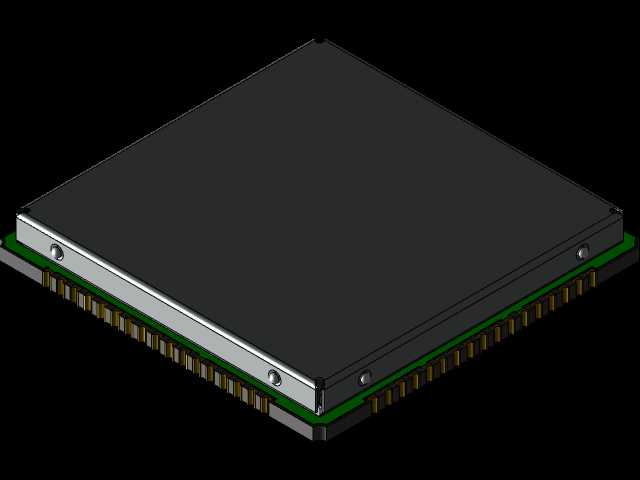

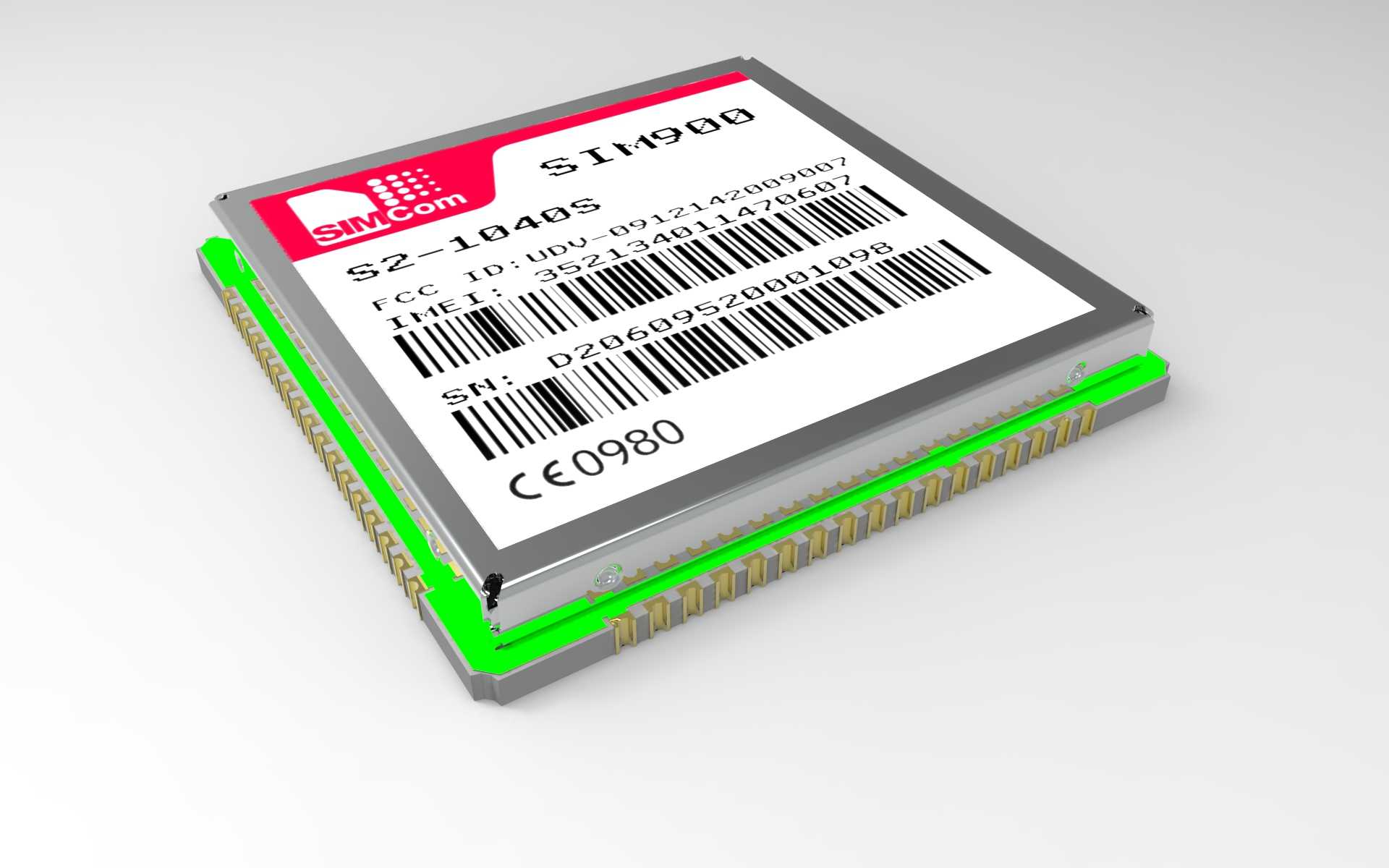

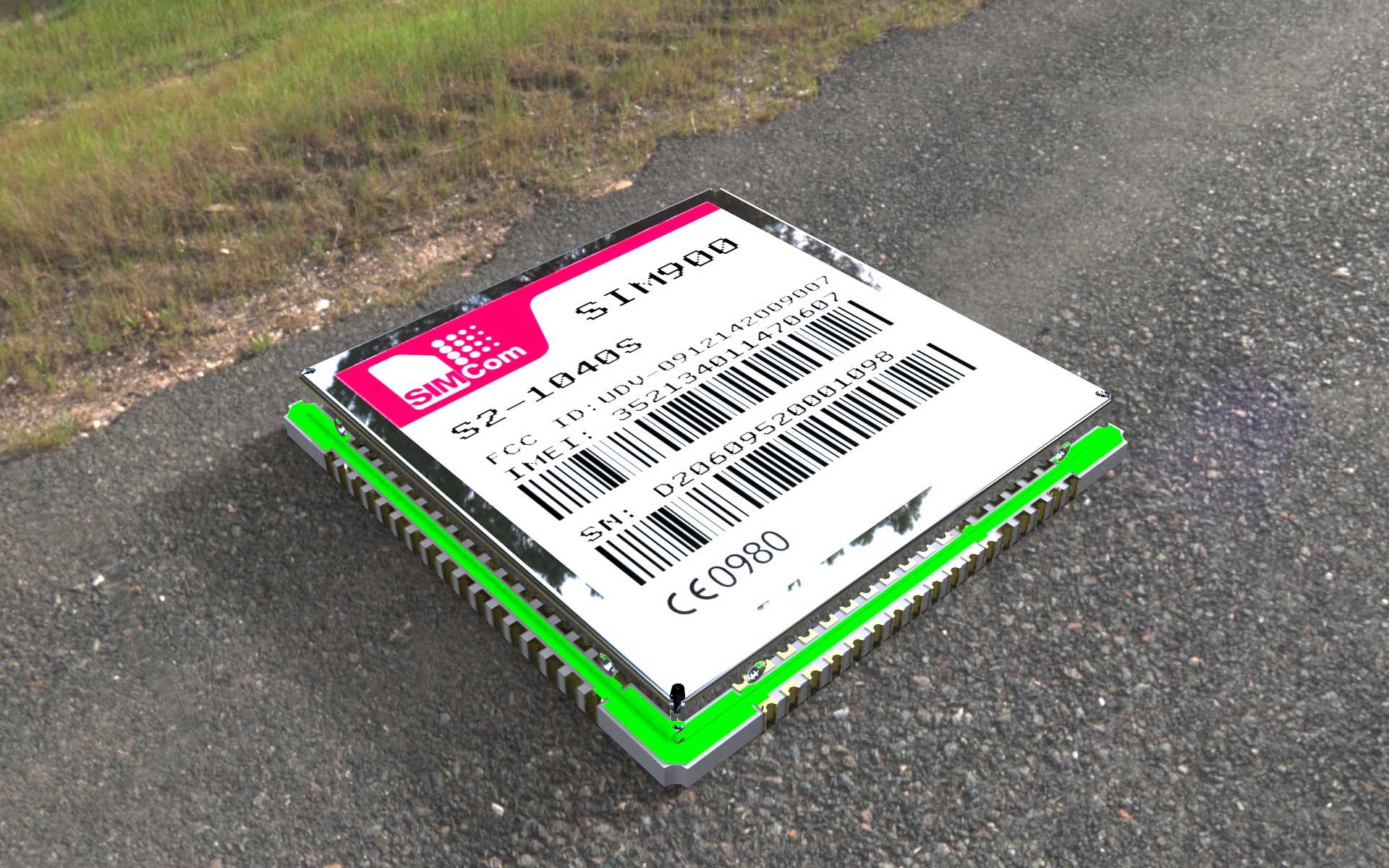

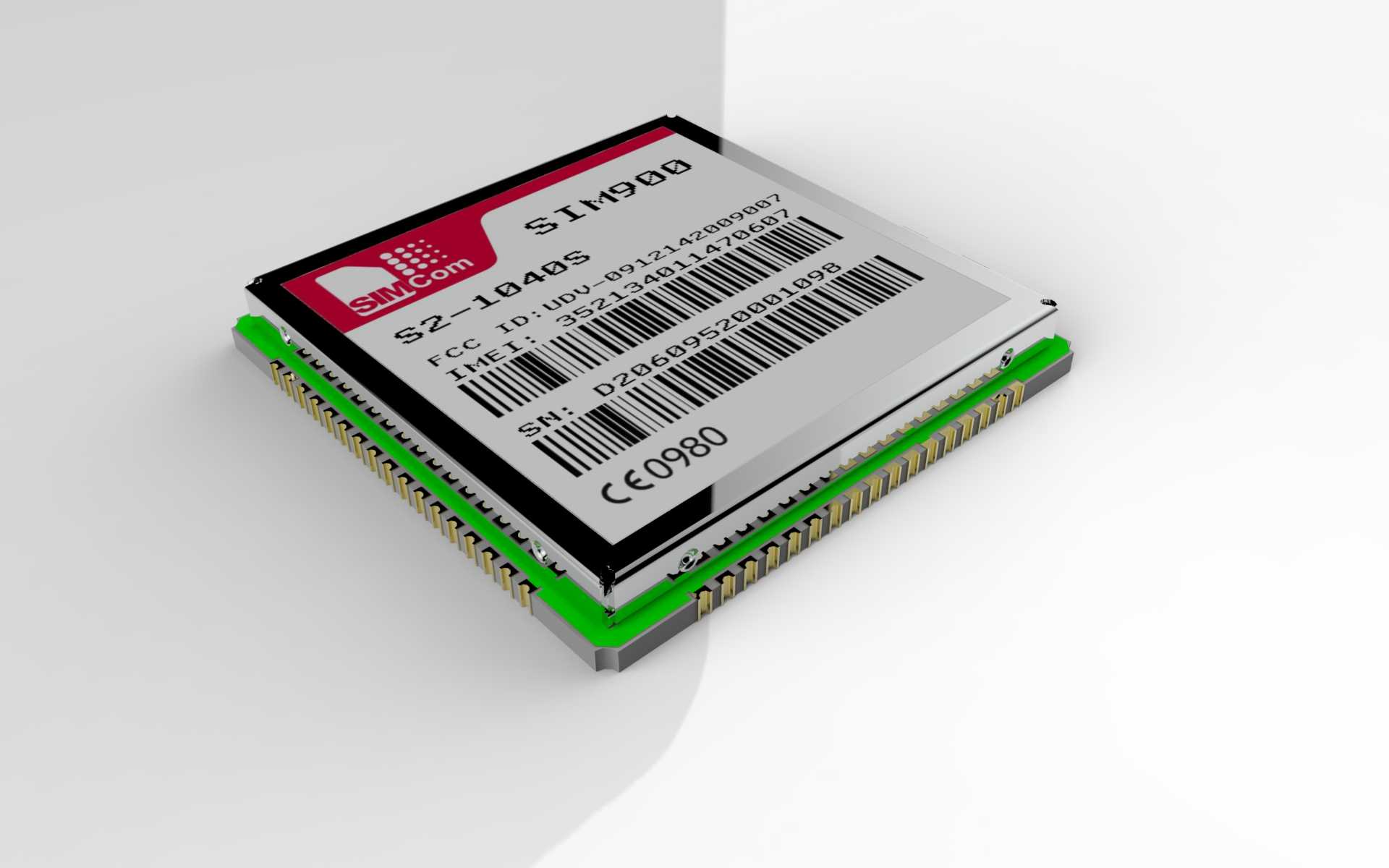

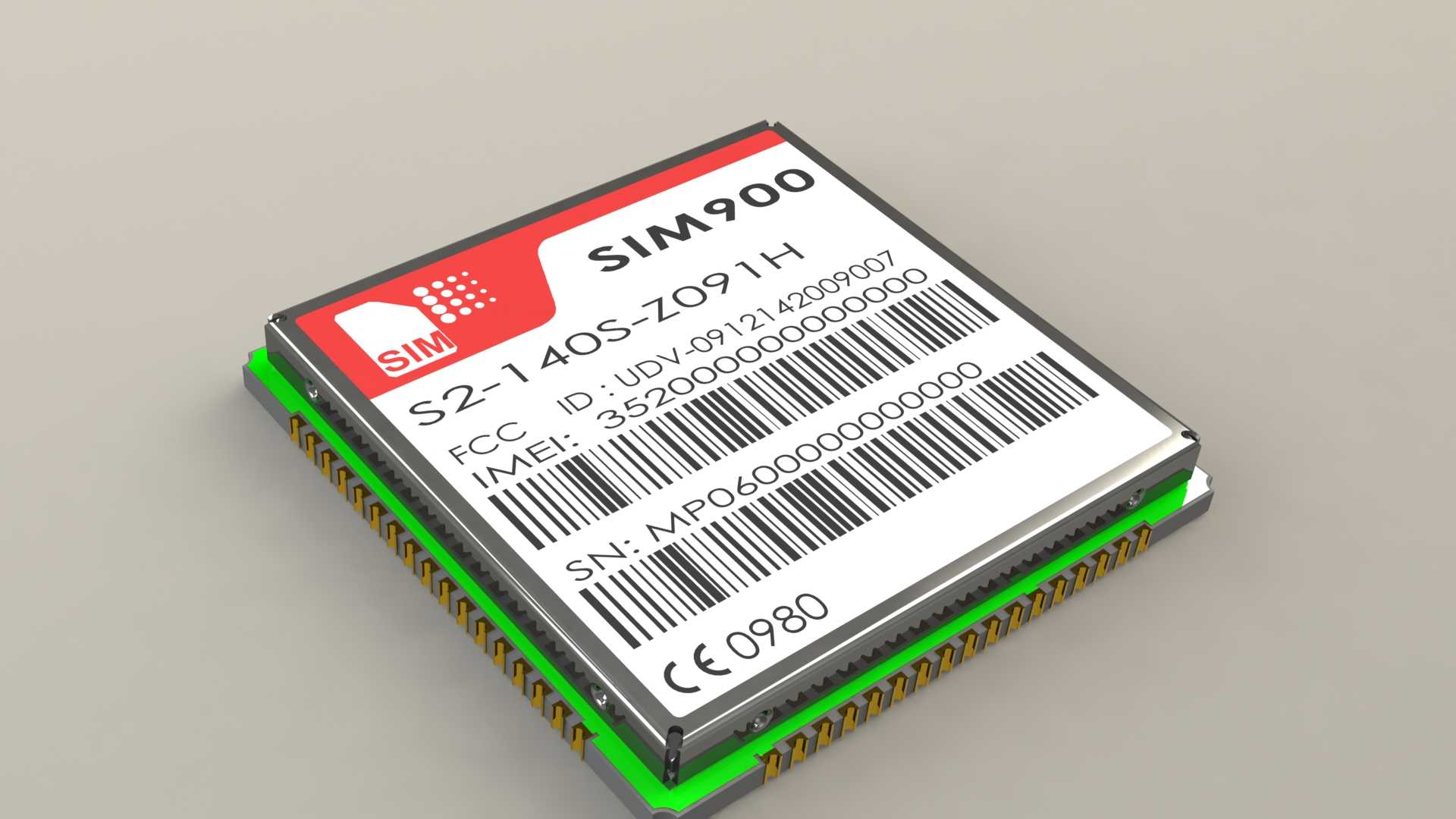

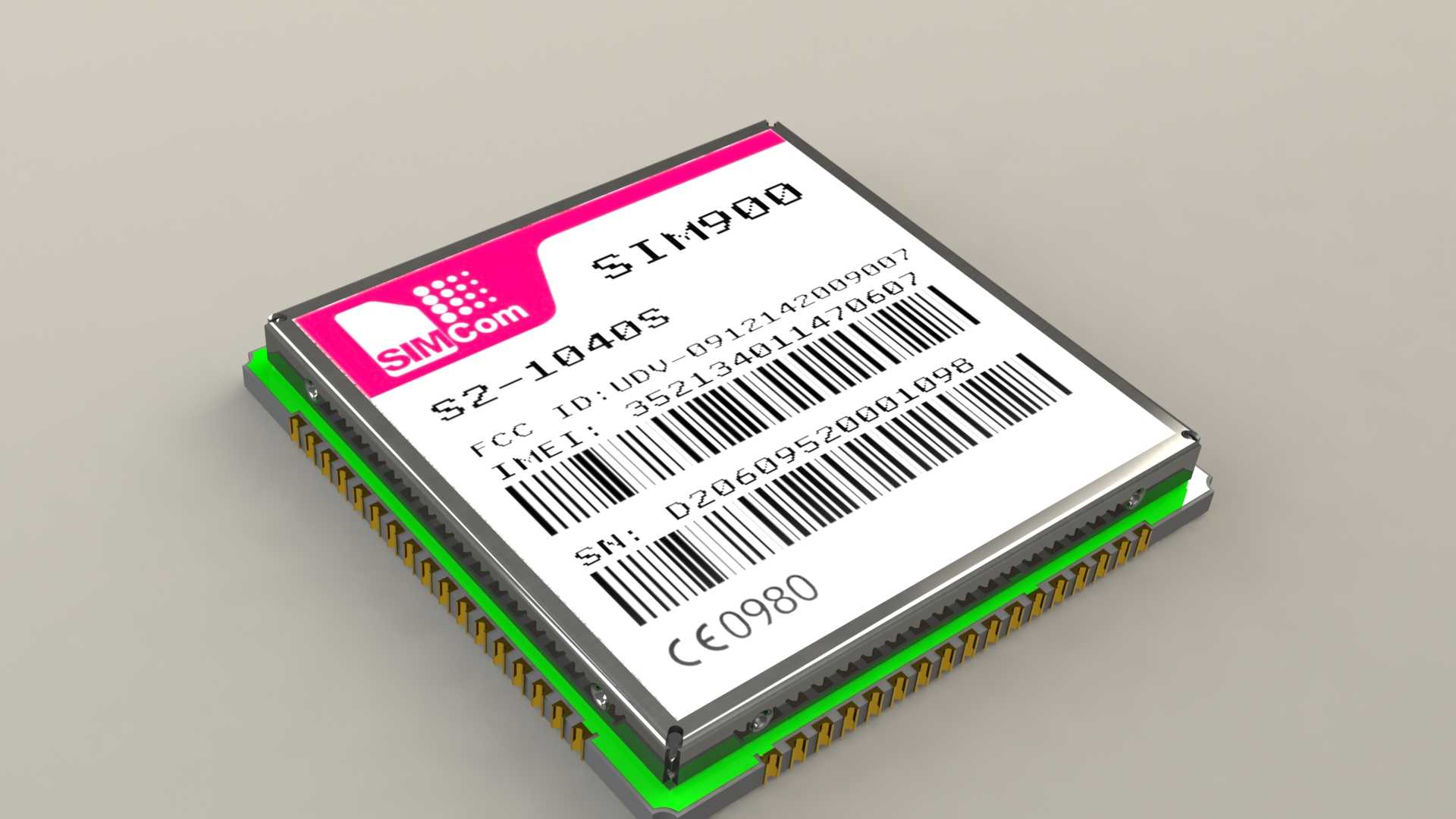

这款SIM900模块是面向嵌入式无线通讯场景开发的核心功能组件，广泛应用在工业远程数传终端、智能安防报警设备、车载定位通讯单元、智能家居网关、共享设备控制模组等领域，能够为各类终端设备提供稳定的GSM语音、短信、GPRS数据传输能力，解决设备端与云端、设备端与移动端的跨距离通讯需求。在实际应用中，该模块可直接嵌入各类主控电路板，通过标准排针接口与主控MCU完成信号交互，无需额外搭建复杂的射频通讯电路，大幅降低终端产品的通讯功能开发周期与硬件设计门槛。从功能特性来看，该模块集成了完整的GSM基带、射频收发、电源管理电路，支持双频GSM/GPRS通讯频段，可实现低速率数据透传、短信息收发、语音通话等基础通讯功能，模块本身自带AT指令交互接口，开发者可通过标准指令集快速完成功能调试与业务逻辑开发。在设计思路上，该模型完整还原了模块的实际硬件结构，采用板载贴片封装形式，将核心通讯芯片、射频匹配电路、SIM卡接口电路全部集成在一块小型PCB基板上，基板边缘采用标准间距排针作为对外连接接口，兼顾焊接安装的便捷性与连接可靠性；模块表面的金属屏蔽罩可有效隔绝外部电磁干扰，同时避免模块自身射频信号对周边电路造成串扰，底部的绿色PCB基板预留了标准安装定位孔位，可直接通过波峰焊固定在终端设备的主控电路板上。从外形尺寸与安装边界来看，该模块采用紧凑型矩形结构设计，整体厚度控制在较低范围，可适配各类对安装空间有严格要求的嵌入式终端场景，排针引脚采用统一间距排布，完全匹配行业通用的SIM900模块封装标准，可直接兼容同类型模块的安装焊盘，方便终端产品进行物料替换与方案迭代；模型完整还原了模块表面的丝印标识、条码区域、认证标识等细节，屏蔽罩与PCB基板的分层结构清晰，排针的引脚长度、排布位置均与实物保持一致，可直接用于终端产品的结构堆叠设计、安装干涉检查、整机装配模拟等环节，帮助结构工程师在产品开发阶段提前验证模块与周边壳体、其他电子元件的空间适配性，避免后期开模后出现安装干涉问题。
