10吨重载农用平板拖车三维设计模型

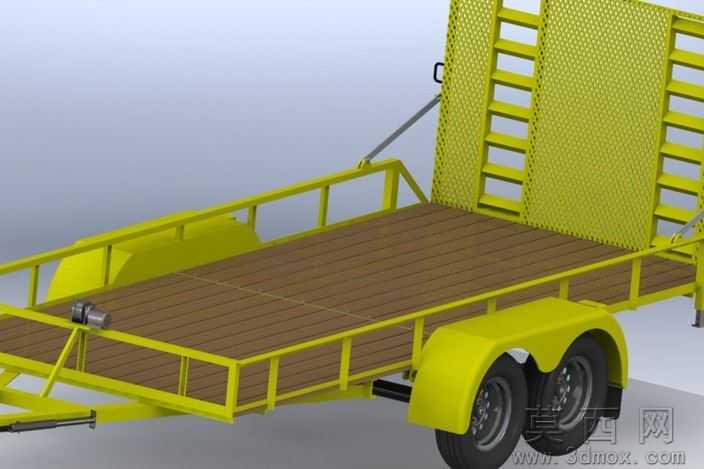

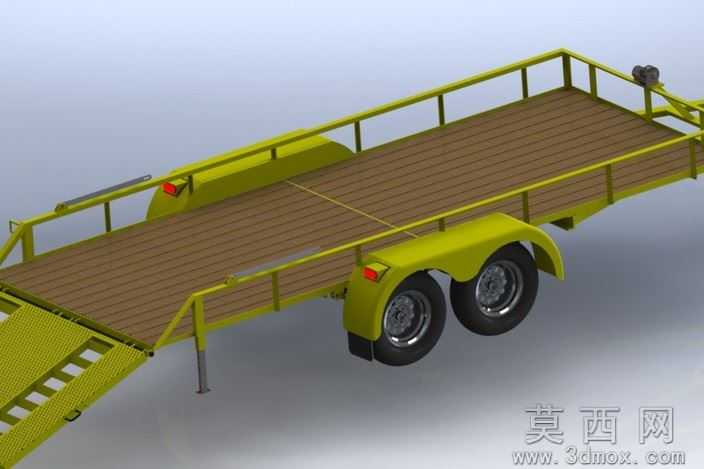

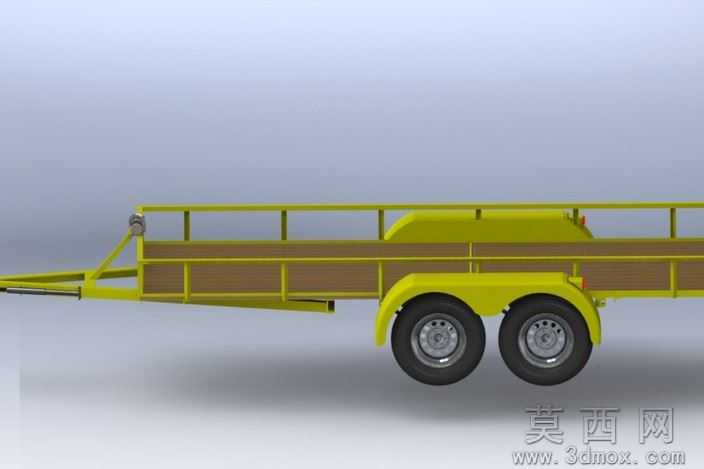

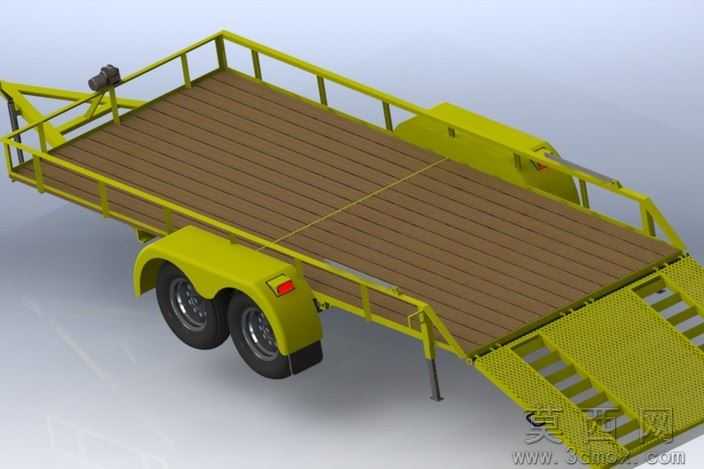

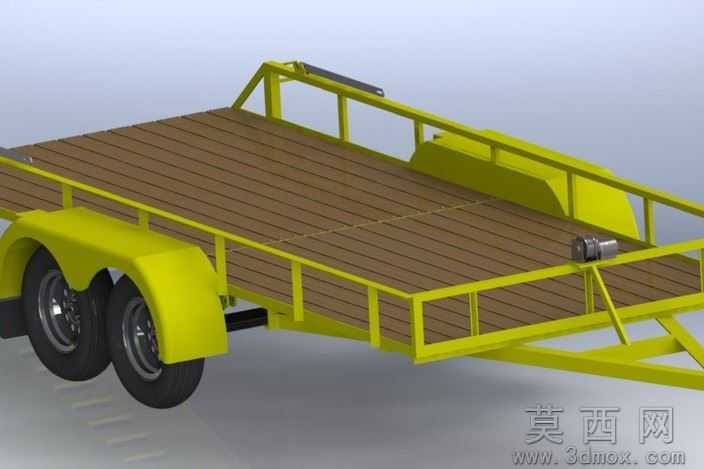

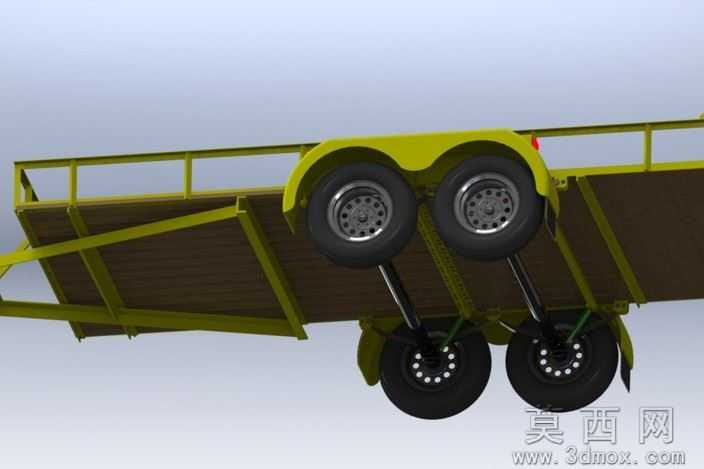

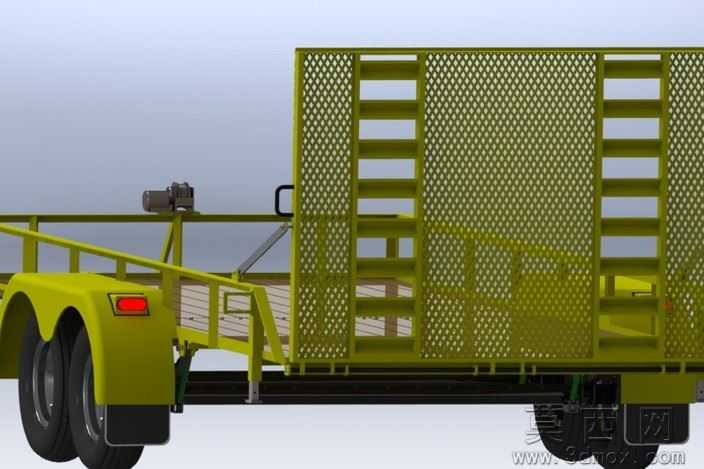

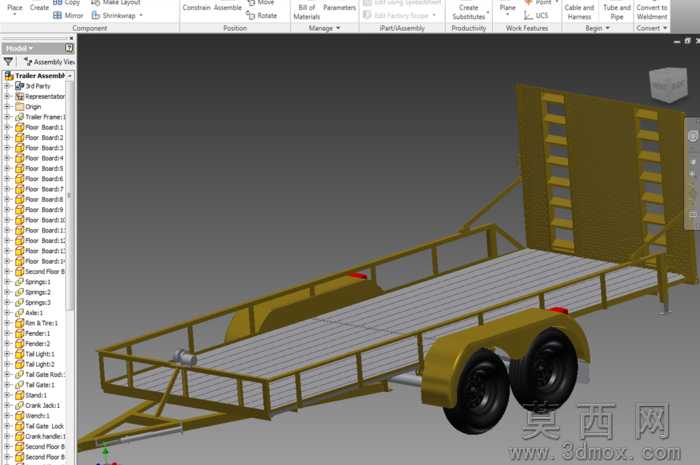

本模型为10吨级重载平板拖车的完整三维设计成果，建模阶段遵循自顶向下的设计逻辑，首先完成整车总布置骨架的搭建，确定轴距、轮距、承载面尺寸、牵引架长度等核心基准参数，再基于骨架依次拆分牵引连接总成、车架主体、行走轮组、侧防护栏、尾端登坡跳板、驻车支撑等独立子装配体，每个零件均按照实际加工工艺要求完成细节建模，对焊缝位置、螺栓连接点位、铰接转动副都做了精准还原，不存在结构干涉问题，所有特征参数均可编辑调整。参数设计上严格匹配10吨额定载重要求，车架主梁采用高强度矩形钢截面参数，双轴双轮的行走系统匹配重载型轮胎与轮毂规格，牵引架高度符合通用农用牵引车、轻型卡车的牵引接口标准，尾端跳板的长度、坡度经过校核，可满足小型农机、农用车辆的平稳上下需求，驻车支腿的支撑位置与承载能力经过受力验算，满载停靠时可保证整车稳定不倾覆。渲染材质方面，车架、护栏、牵引架等金属结构件采用亮黄色工业防锈漆材质，还原真实农用作业车辆的涂装特征，承载平板面采用深棕色防滑木纹材质模拟实木板铺装效果，轮胎采用黑色橡胶材质并还原胎面花纹细节，尾灯、铰接销轴等小零件分别对应工程塑料、镀锌金属的材质属性，整体渲染效果真实直观，可清晰展示整车外观与结构细节。结构原理上，该车采用无动力牵引式设计，通过前端牵引架与牵引车连接传递牵引力与转向力，双后桥轮组承载主要载荷，侧围护栏可防止运输过程中货物侧滑掉落，尾端跳板采用铰接结构可翻转收放，放下时作为装卸坡道，收起时通过锁止机构固定作为车尾挡栏，驻车支腿可在脱离牵引车时向下伸出支撑地面，防止拖车前倾或侧翻。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容UG、Pro/E、Autodesk Inventor等主流三维CAD软件打开编辑，同时提供原生SolidWorks格式文件，保留完整特征树与装配约束关系，方便使用者根据需求修改参数。研发教学应用上，该模型可作为专用运输车辆设计的教学案例，帮助学习者掌握拖车类产品的总布置设计、载荷校核、铰接结构设计的核心方法，也可作为农用运输装备研发的参考原型，经过参数调整后可直接衍生出不同载重等级、不同尺寸规格的拖车产品设计方案，同时也可用于农机作业场景的三维可视化展示、虚拟装配实训等教学场景。
