农用作物喷洒作业滚筒泵结构设计

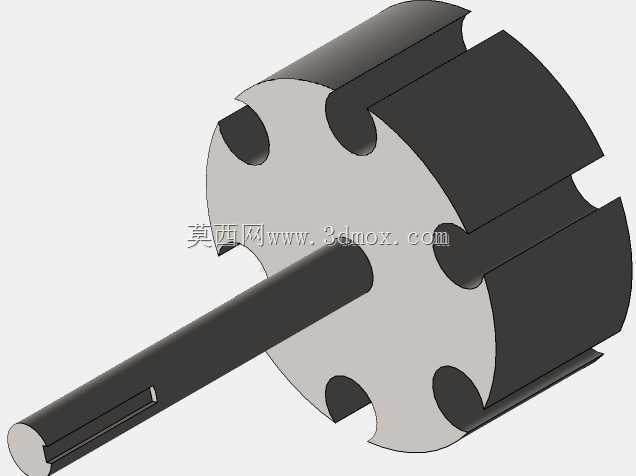

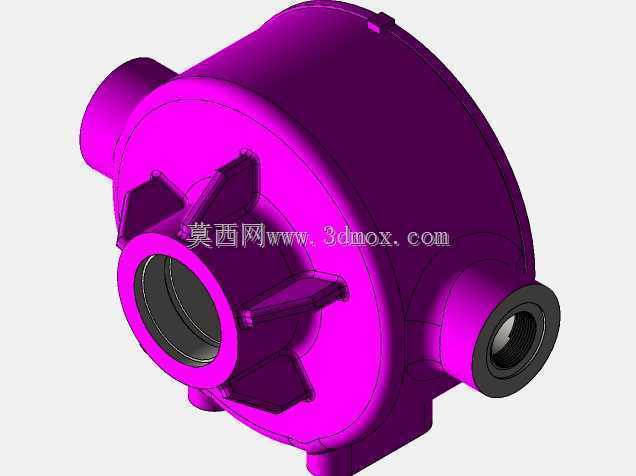

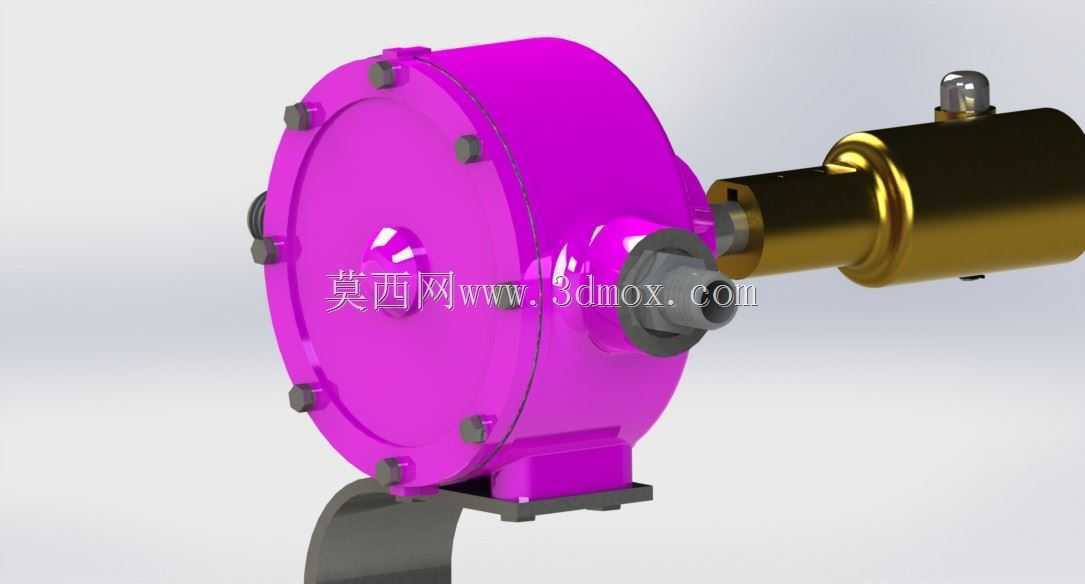

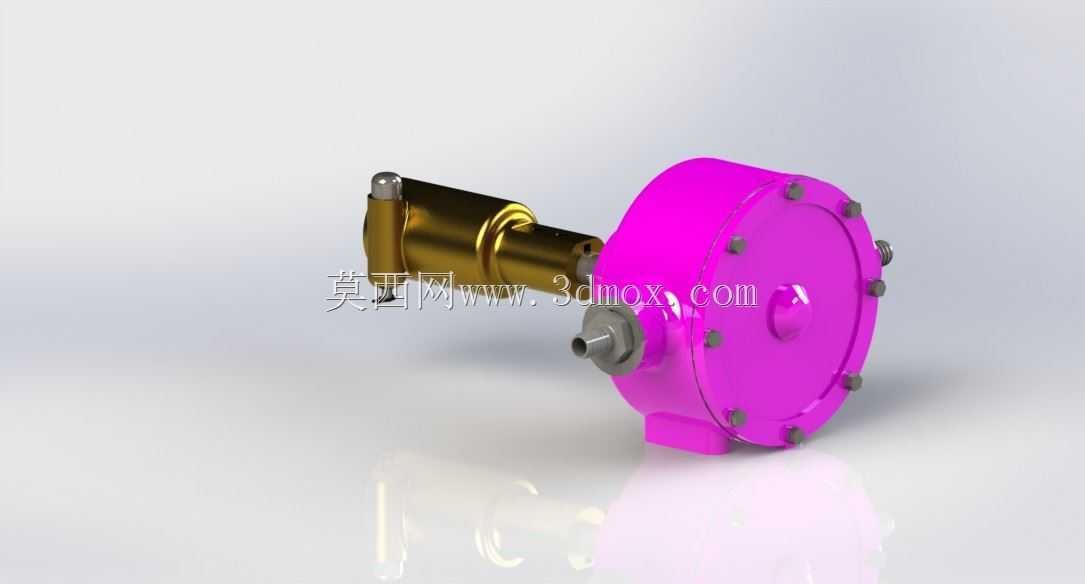

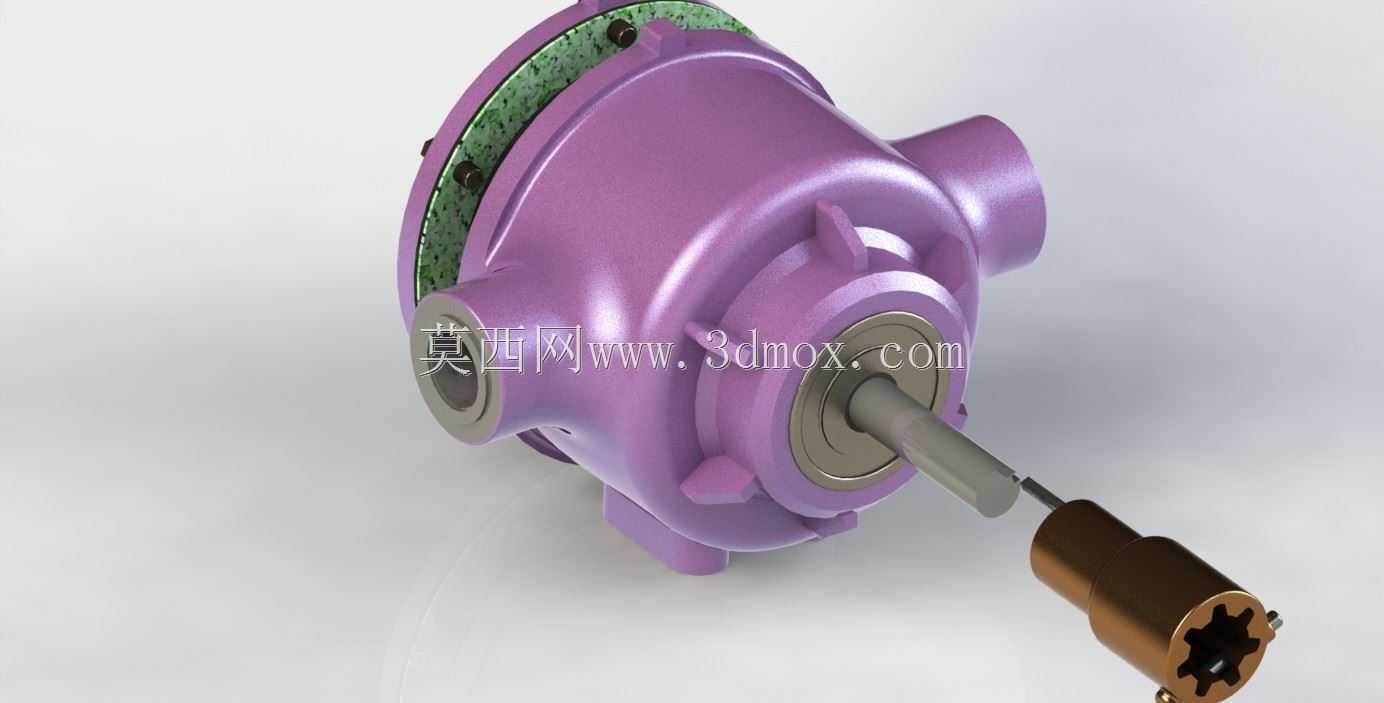

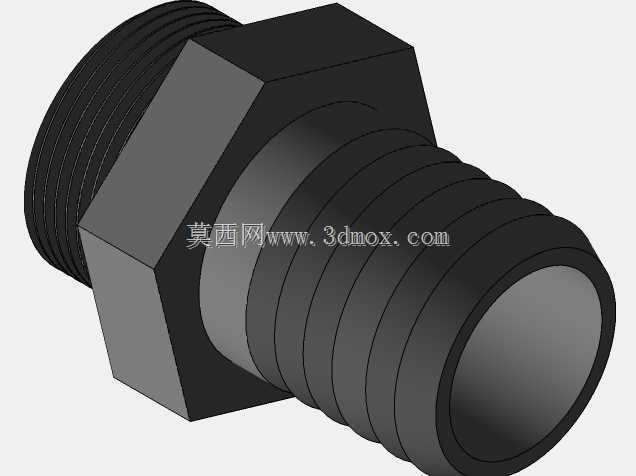

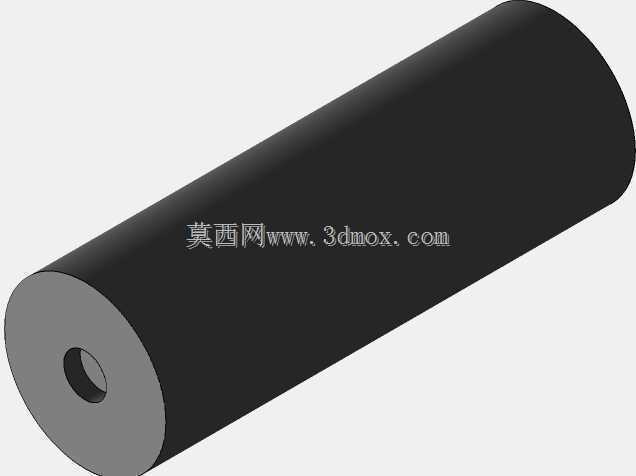

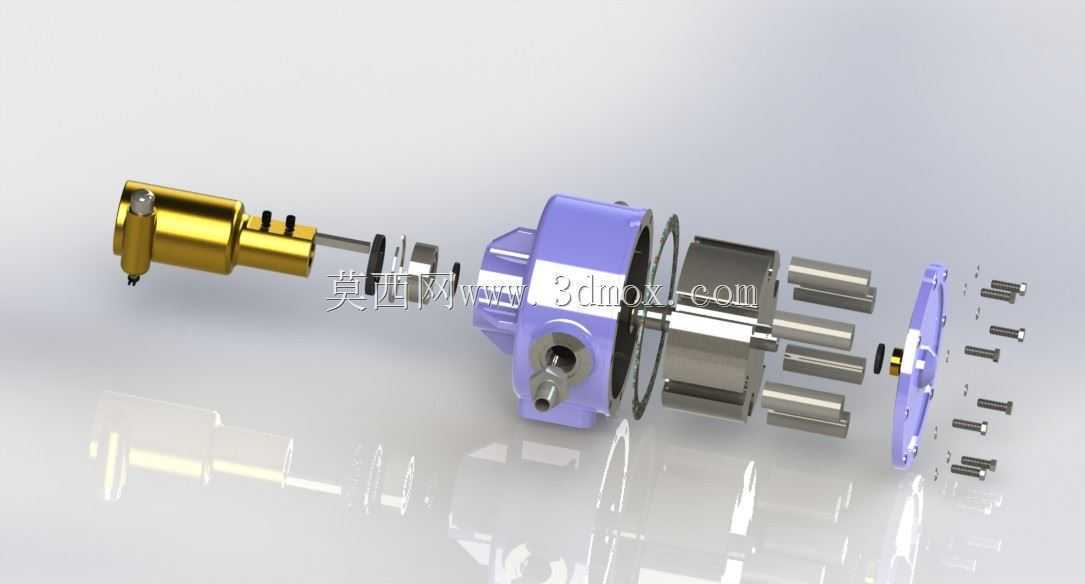

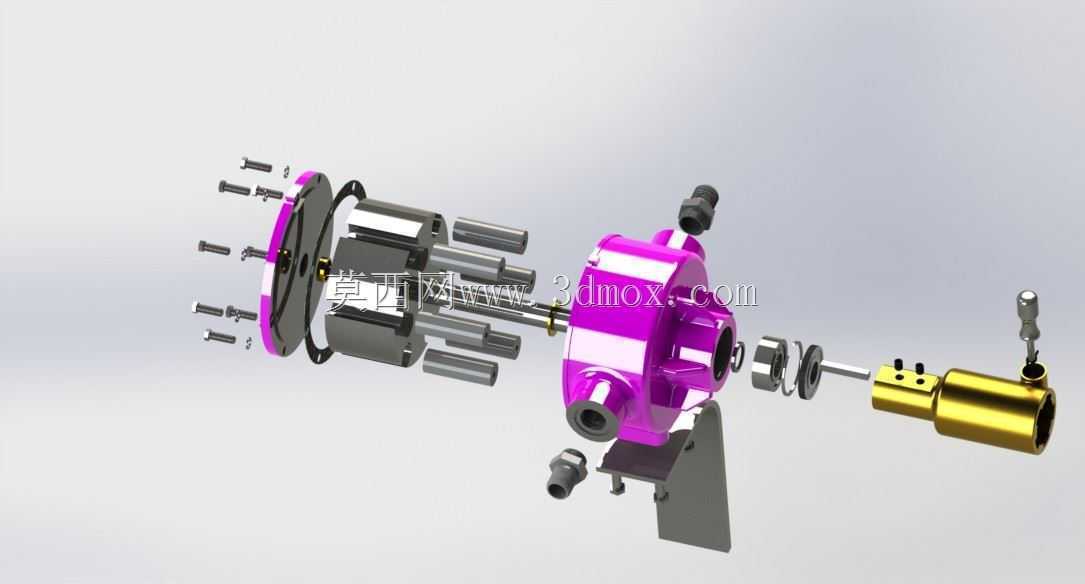

　　这款滚筒泵的设计初衷是匹配小地块农业作业的喷洒需求，在丘陵、零散农田这类大型植保机械无法进入的场景下，可搭配小型动力源完成农药、叶面肥、水剂的加压输送作业，适配背负式作业架、小型手扶农机的挂载安装需求。从结构设计逻辑来看，泵体采用侧置进出液接口布局，进液端采用快插式黄铜接头，可直接匹配常规农用软管，无需额外转接件即可完成管路对接，接头内部预留了滤网安装槽位，可拦截药液中的固体杂质，避免滚筒运转过程中出现卡滞、磨损问题。泵体核心的滚筒容腔采用偏心式结构设计，运转过程中通过容腔容积的周期性变化完成流体的吸入与加压，相比同规格叶轮泵，其对含少量微小颗粒的药液适配性更强，不会因为药液中的少量药渣出现流道堵塞问题，

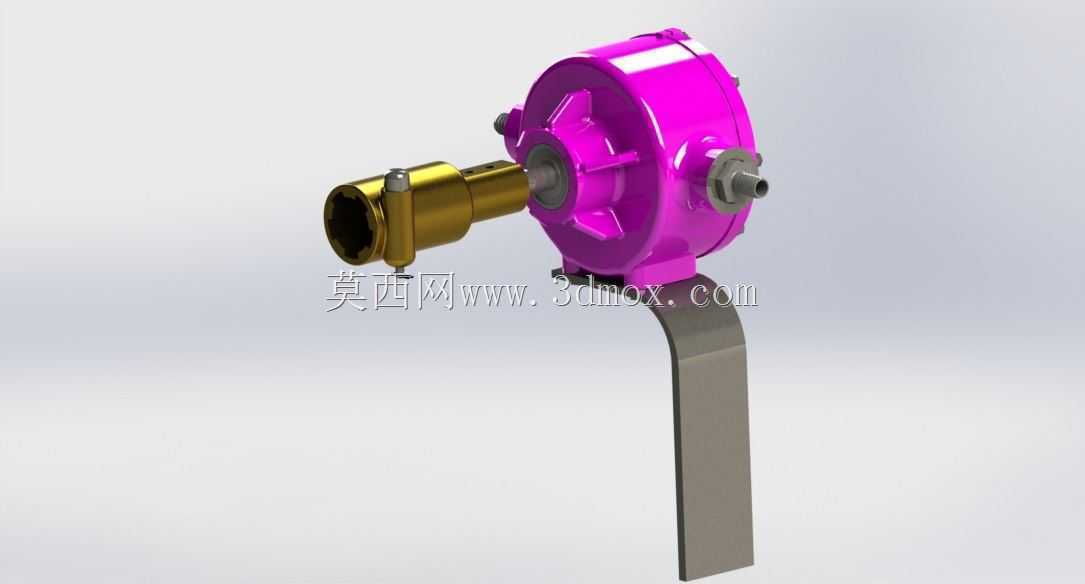

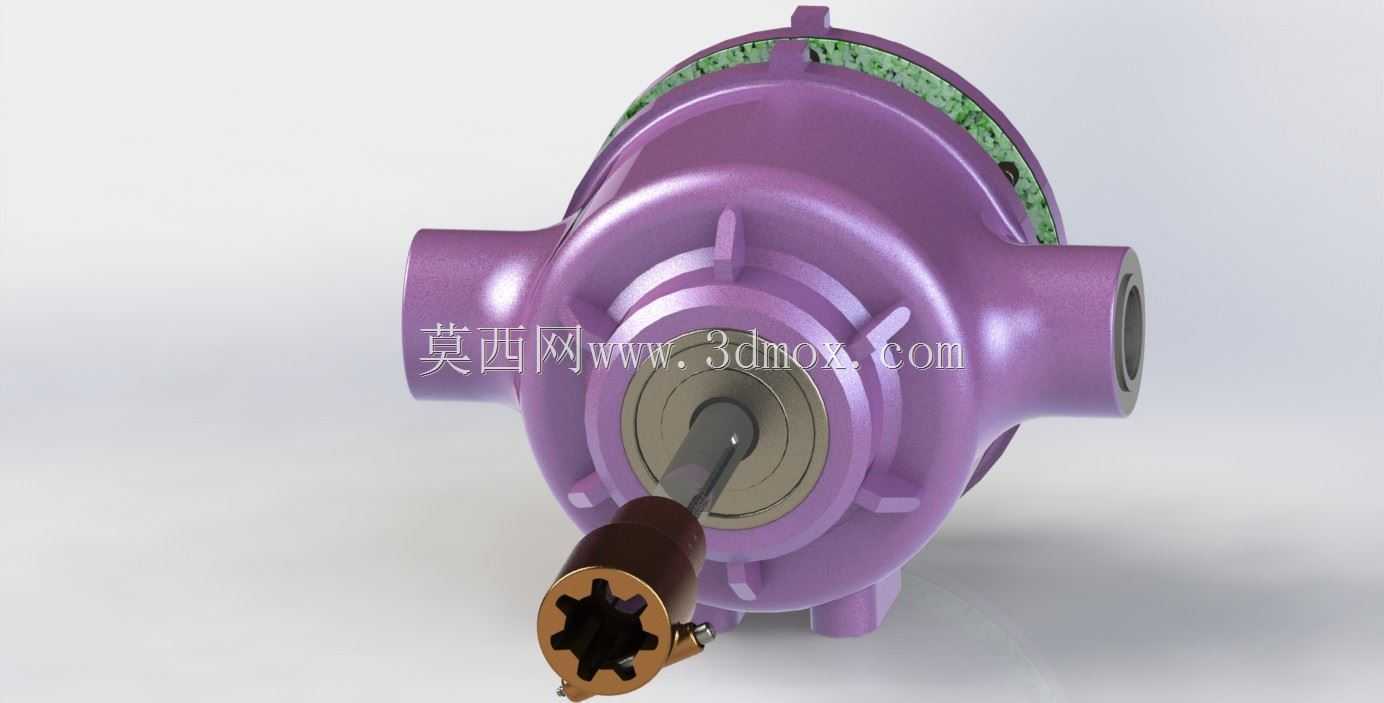

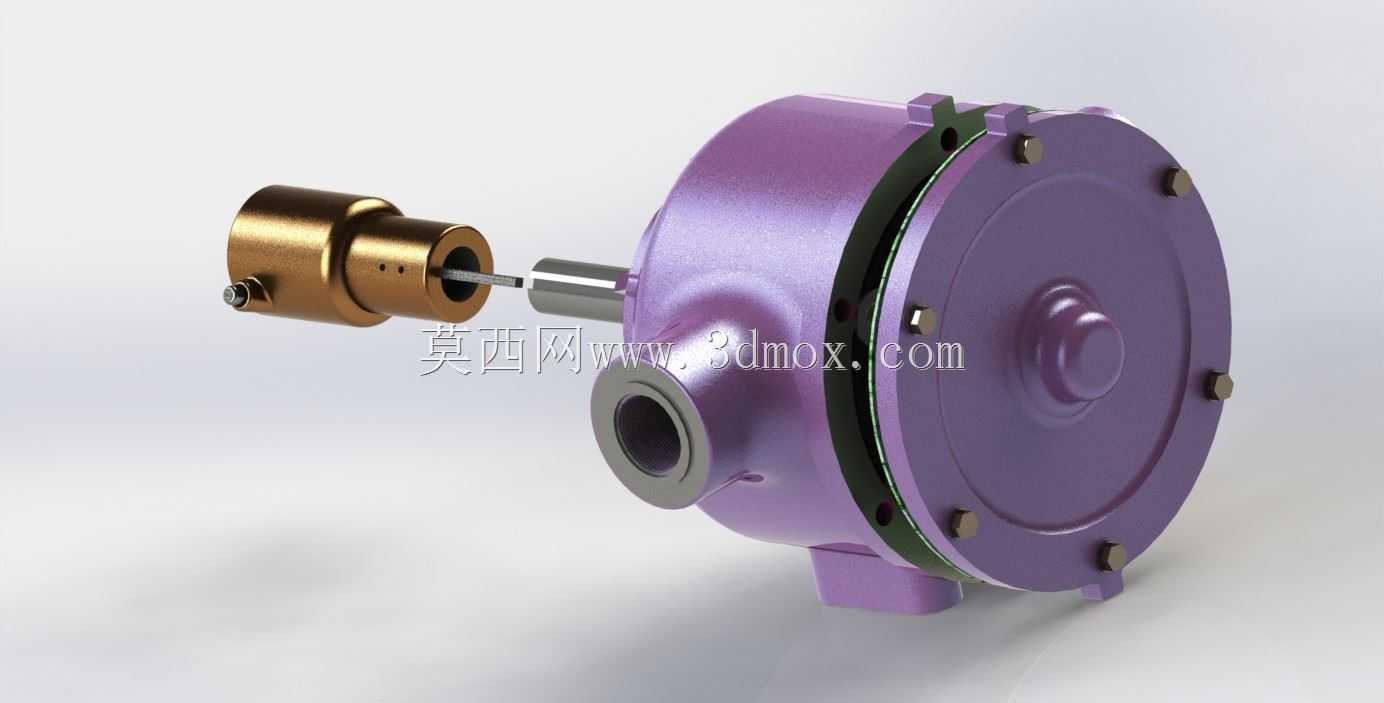

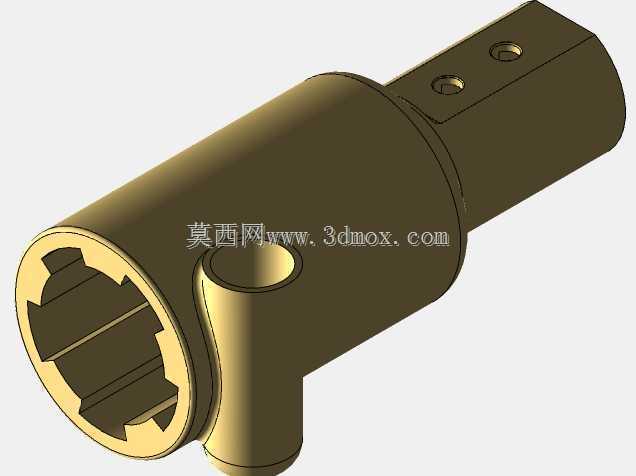

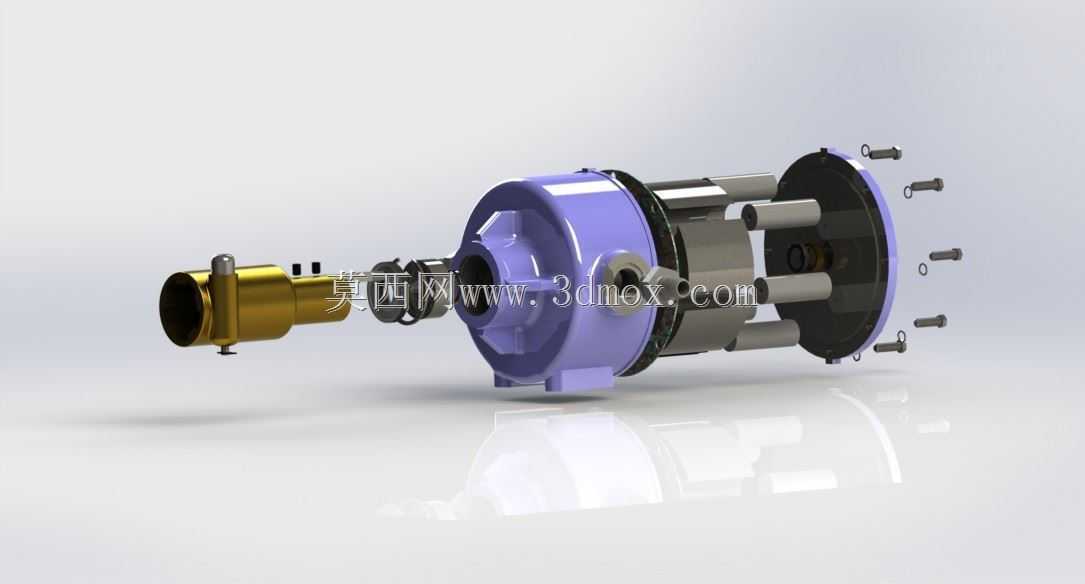

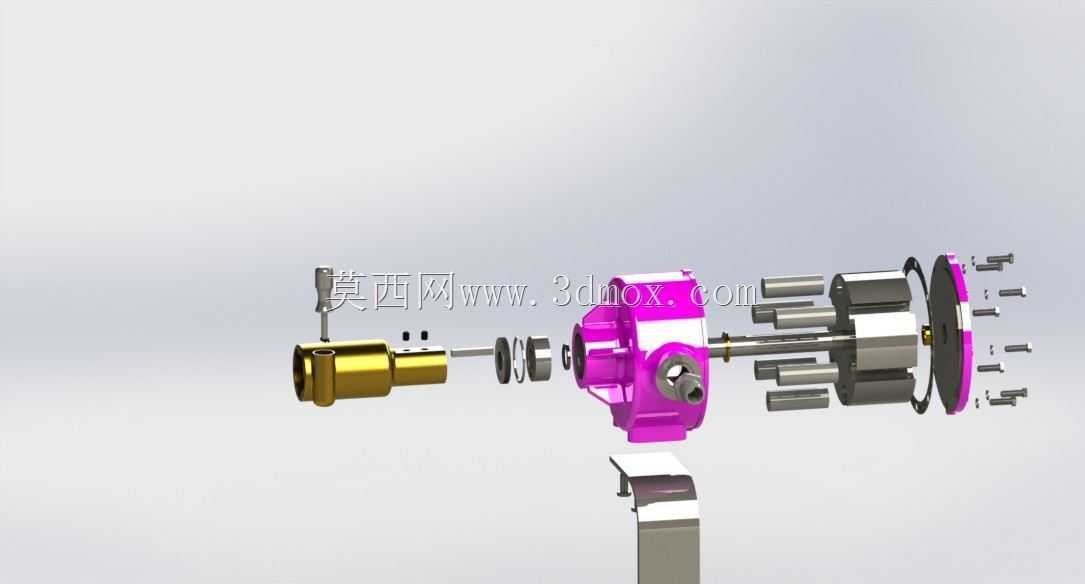

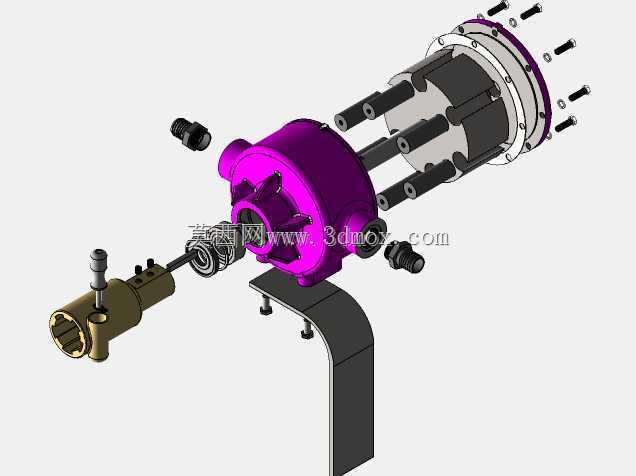

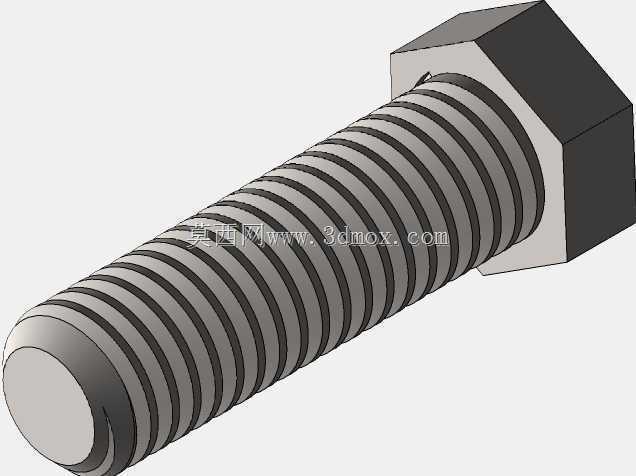

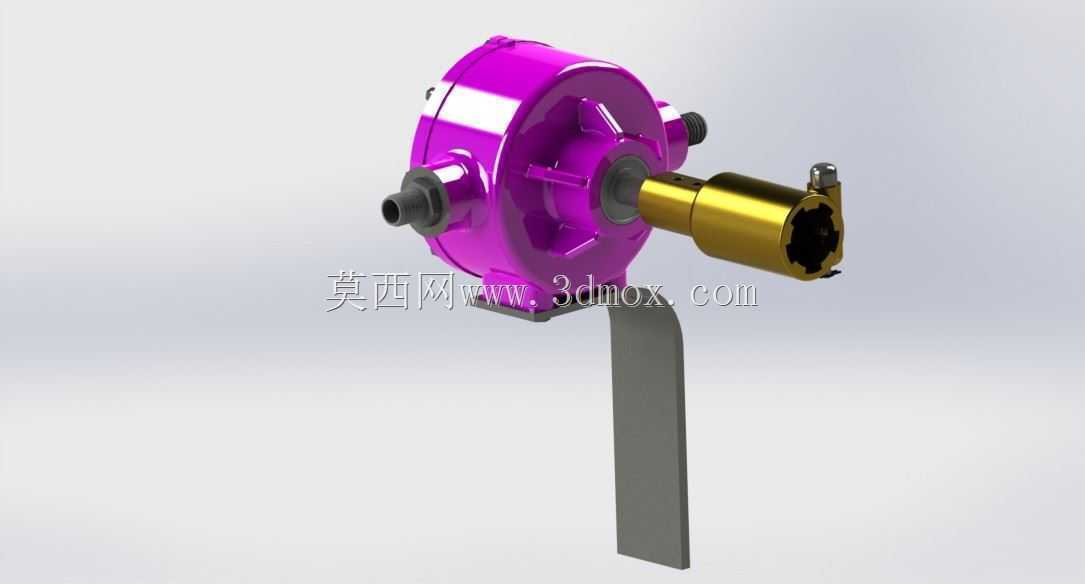

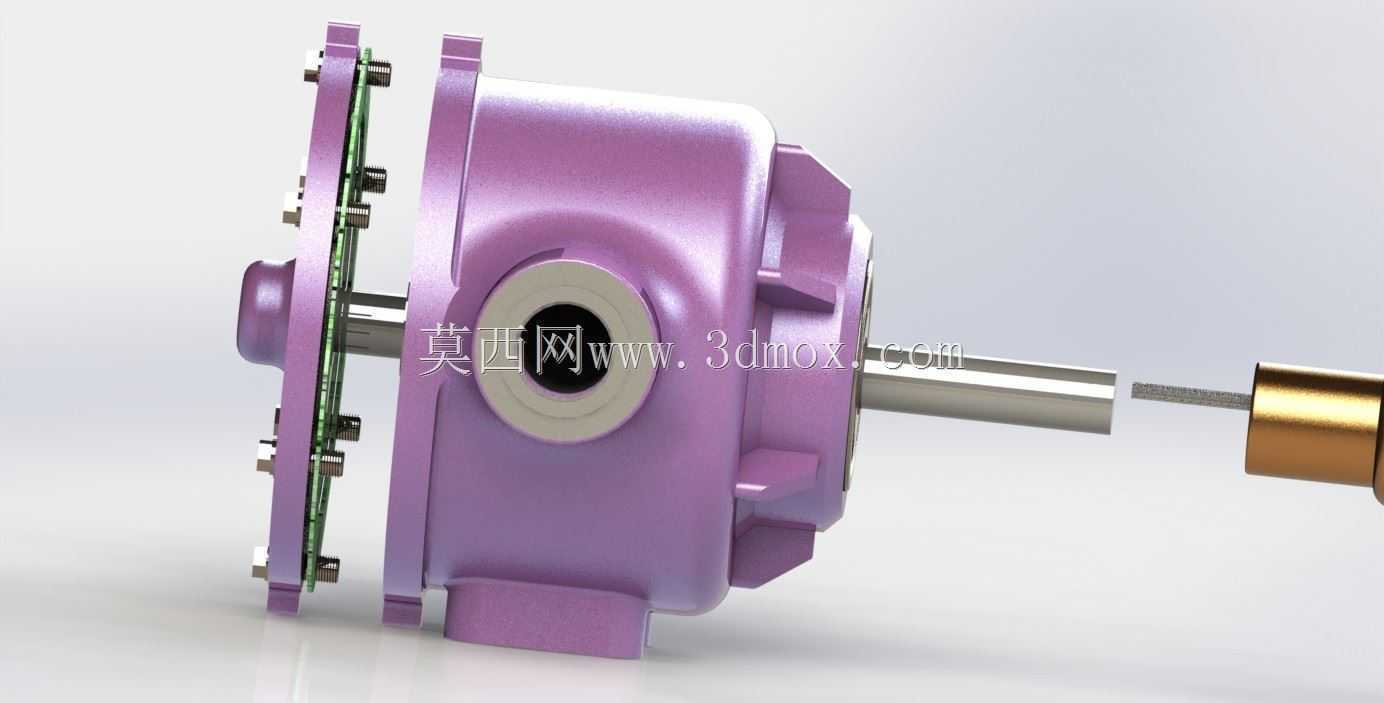

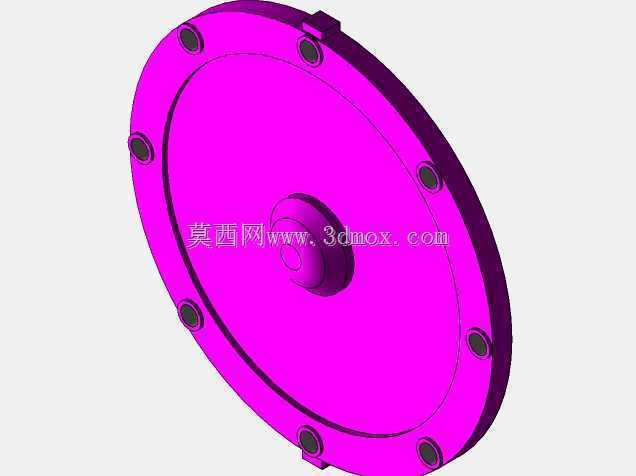

　　输出压力波动范围控制在较小区间，能保证喷洒过程中雾滴粒径均匀，避免出现局部喷量过大产生药害、局部喷量不足影响防治效果的问题。安装边界方面，泵体底部延伸出的金属安装支架采用折弯成型结构，支架上预留了两个标准安装孔位，孔位间距匹配常规小型动力设备的安装座尺寸，可直接通过螺栓完成固定，无需额外制作转接支架；泵体的动力输入轴采用标准轴径设计，可直接匹配小型汽油机、直流电机的输出端，通过联轴器即可完成动力对接，整体安装占用空间紧凑，横向最大尺寸不超过常规成年人手掌宽度，竖向安装高度适配小型农机的挂载空间，不会出现与周边结构干涉的问题。外壳采用分体式装配结构，端盖通过周向均布的螺栓完成紧固，日常维护时只需拆开端盖即可清理容腔内残留的药渣、

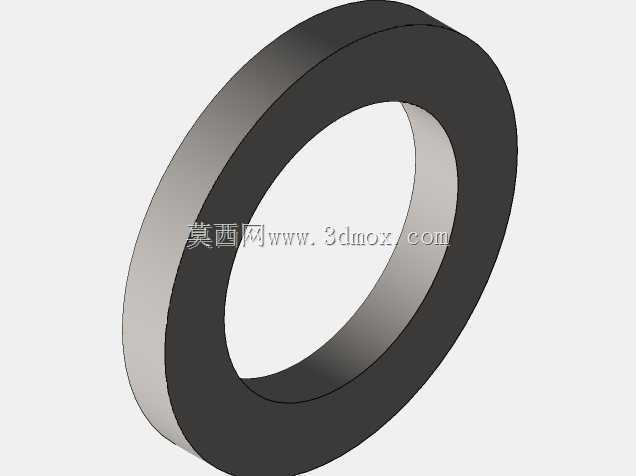

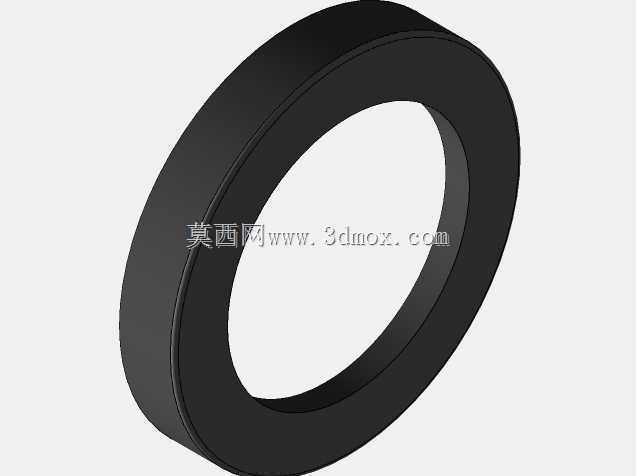

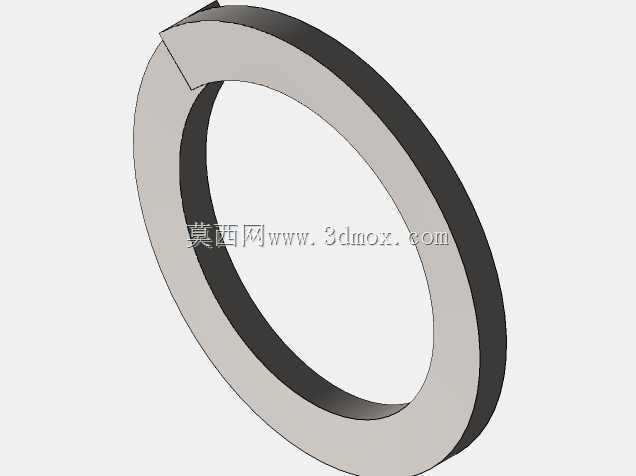

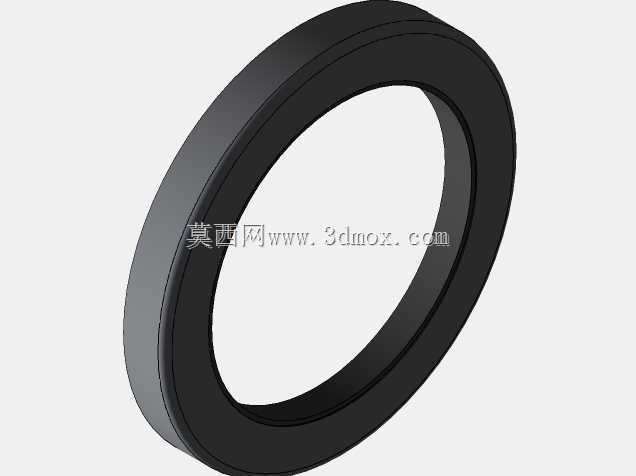

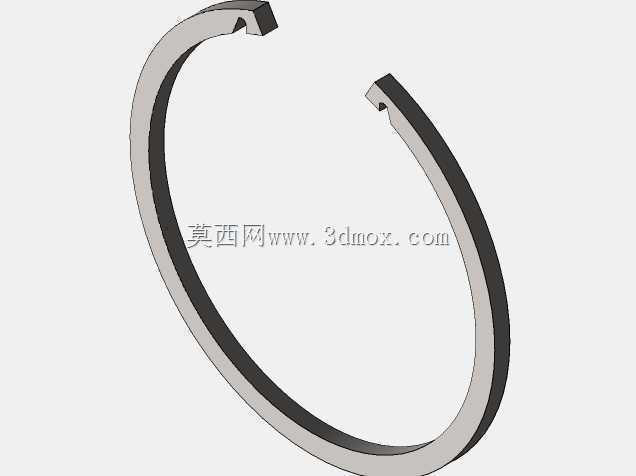

　　检查密封件磨损情况，无需将整个泵体从安装座上拆解，大幅降低了田间作业时的维护难度。进出液接口的朝向经过优化，管路连接后不会与动力输入轴、安装支架产生空间干涉，布管时可顺着设备机架走向固定管路，避免作业过程中管路被作物枝条刮蹭脱落。密封结构采用耐腐耐磨的密封件，可适配常规农药、水溶性肥料的介质特性，长期接触这类介质不会出现密封件溶胀、渗漏问题，能保证泵体在作业周期内的压力稳定性，减少田间故障排查的时间成本。
