液压油缸爆炸视图结构展示三维设计

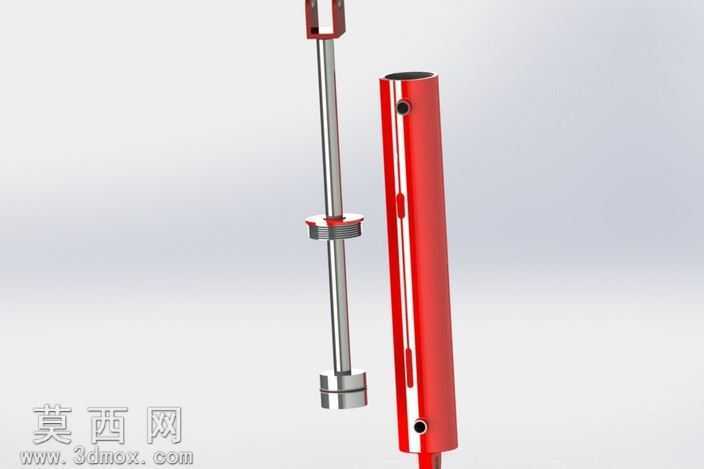

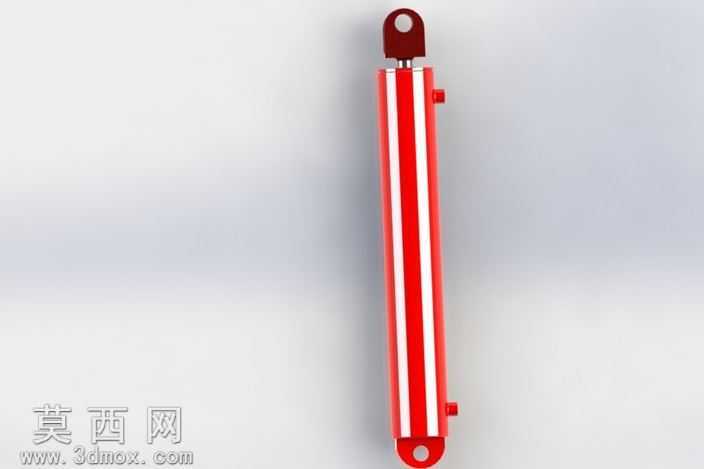

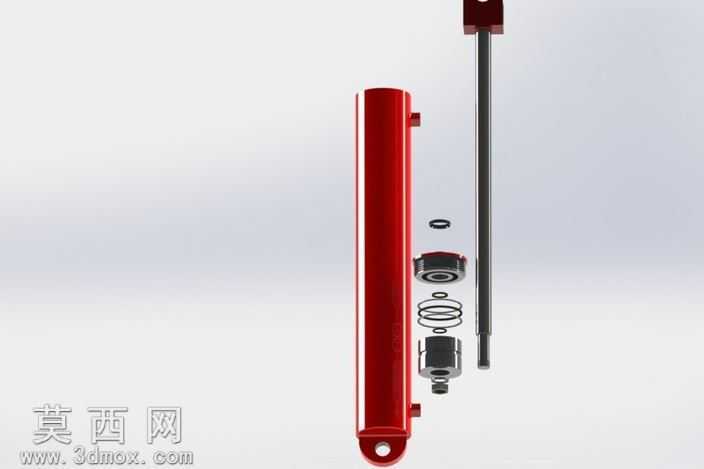

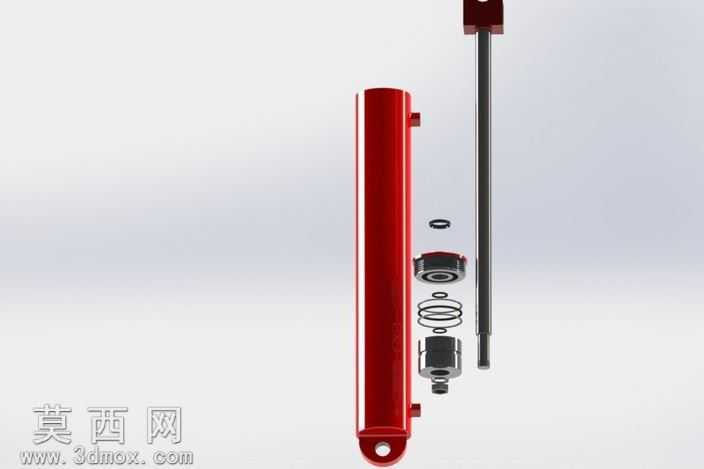

本作品为液压油缸的三维结构设计模型，采用爆炸视图的呈现形式完成建模与渲染工作，清晰展现液压油缸的全部组成构件与装配逻辑。建模过程中严格遵循液压元件的实际尺寸比例规范，首先完成缸筒主体的建模，采用红色金属质感材质模拟油缸缸体的漆面效果，还原工业场景中液压油缸的典型外观特征，缸筒两端的连接耳、油口结构均做了精细化建模，保证结构特征与实际产品一致。随后依次完成活塞杆、活塞组件、密封件、端盖、弹簧、紧固件等全部配套零件的独立建模，每个零件的尺寸公差、配合间隙都参照液压油缸的行业设计标准设定，确保各构件的装配关系符合实际生产要求。渲染阶段采用柔和的工业产品展示布光，在纯白背景下突出各个零件的轮廓与材质差异：活塞杆采用亮面金属材质模拟镀铬表面的高光质感，密封件采用黑色橡胶材质还原其哑光弹性特征，弹簧、紧固件等标准件均赋予对应的金属材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果真实自然，能够清晰区分不同功能的构件。设计思路上采用爆炸视图的排布方式，将所有装配构件沿油缸轴向依次展开排布，既保留了各零件的装配位置对应关系，又能让观看者直观看到油缸内部的组成结构，无需剖切模型即可完整展示活塞密封结构、活塞杆导向结构、端盖连接结构等核心设计细节，能够直观呈现液压油缸的工作原理与装配逻辑，可用于液压元件的结构教学、产品展示以及装配工艺参考，帮助学习者快速理解液压油缸的内部构造与各零件的功能作用。
