卷盘式农用灌溉浇水拖车设备

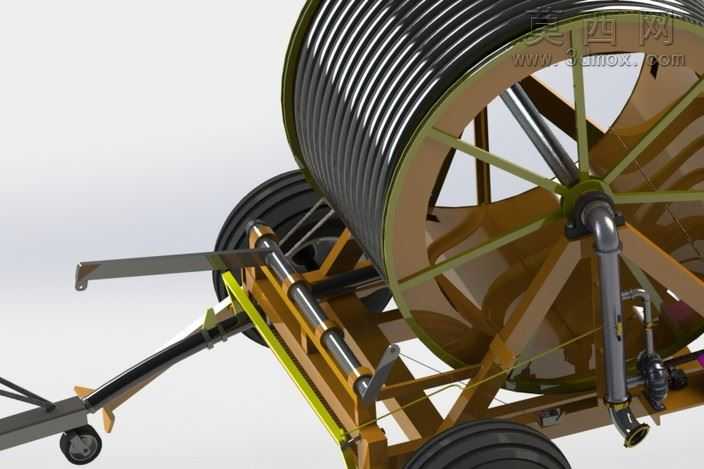

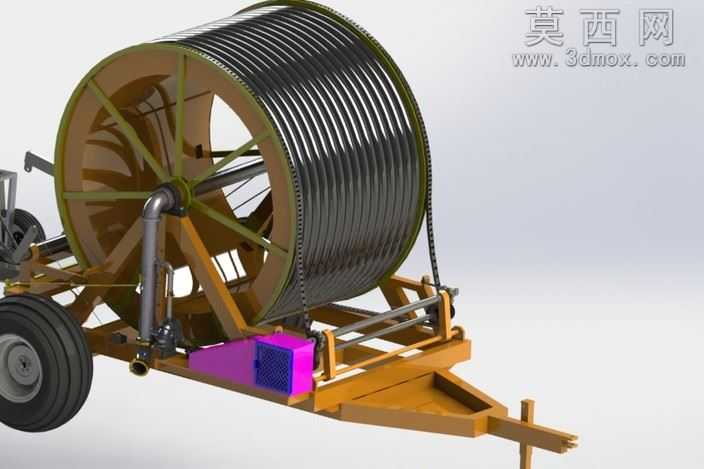

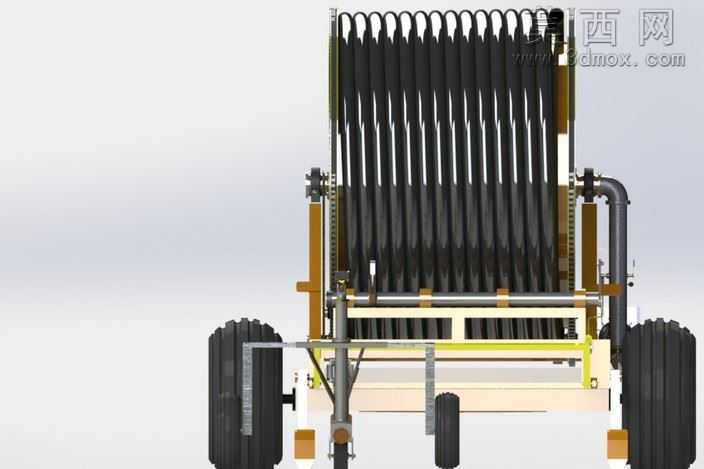

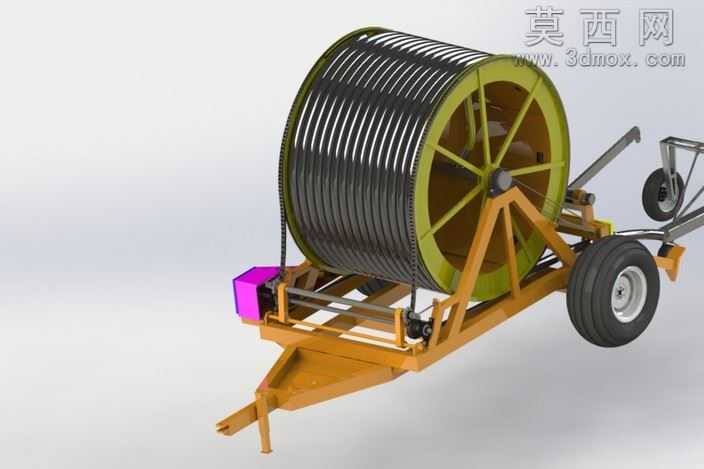

本作品为牵引式卷盘灌溉浇水设备的三维建模成果，建模阶段以农用灌溉作业的实际功能需求为核心设计逻辑，首先完成整体牵引式车架的结构搭建：采用桁架式矩形钢管焊接车架作为承载主体，前端设置标准牵引连接结构，可匹配农用拖拉机等牵引机具完成转场移动，车架下部配置双组橡胶行走轮与支撑支腿，兼顾移动运输的通过性与作业停放时的结构稳定性。主体核心部件为大直径卷盘结构，建模时还原了卷盘的轮辐式支撑骨架、外侧挡边结构，以及卷盘表面缠绕的多圈输水软管的层叠排布形态，精准还原软管缠绕时的层叠间隙与自然弧度，避免生硬的几何堆砌感；卷盘侧边设置齿轮传动结构，匹配车架上的传动导向组件，可实现输水软管的自动收放作业。车架前端设置紫色防护外罩的动力与控制模块，侧边配置导向架结构，保证软管收放过程中排布整齐，不会出现卡滞、乱卷的问题。材质渲染阶段针对不同部件做了区分处理：车架主体采用饱和度适中的橙黄色农用机械专用漆面材质，还原金属漆面的细微颗粒质感与哑光反光特性；卷盘挡边采用亮黄绿色工程塑料材质，表现出塑料材质的温润反光与耐磨质感；输水软管采用黑色耐候橡胶材质，还原橡胶表面的细微防滑纹理与半哑光的吸光特性；行走轮采用黑色橡胶胎面搭配银色金属轮毂，还原橡胶轮胎的胎面纹理与金属轮毂的漆面反光；传动部件采用金属原色钢材材质，表现出机加工金属的冷调反光与表面细微的加工纹理。设计过程中充分考虑农用设备的使用场景，所有结构件均做了圆角过渡处理，避免尖锐棱角带来的作业安全隐患，各部件的连接位置、装配间隙都按照实际机械装配公差做了预留，整体结构比例协调，传动逻辑清晰，既还原了设备的外观形态，也完整呈现了设备的功能结构与作业逻辑，可用于农用灌溉设备的结构展示、作业原理演示以及相关产品的设计参考。
