螺柱式履带支重轮结构设计

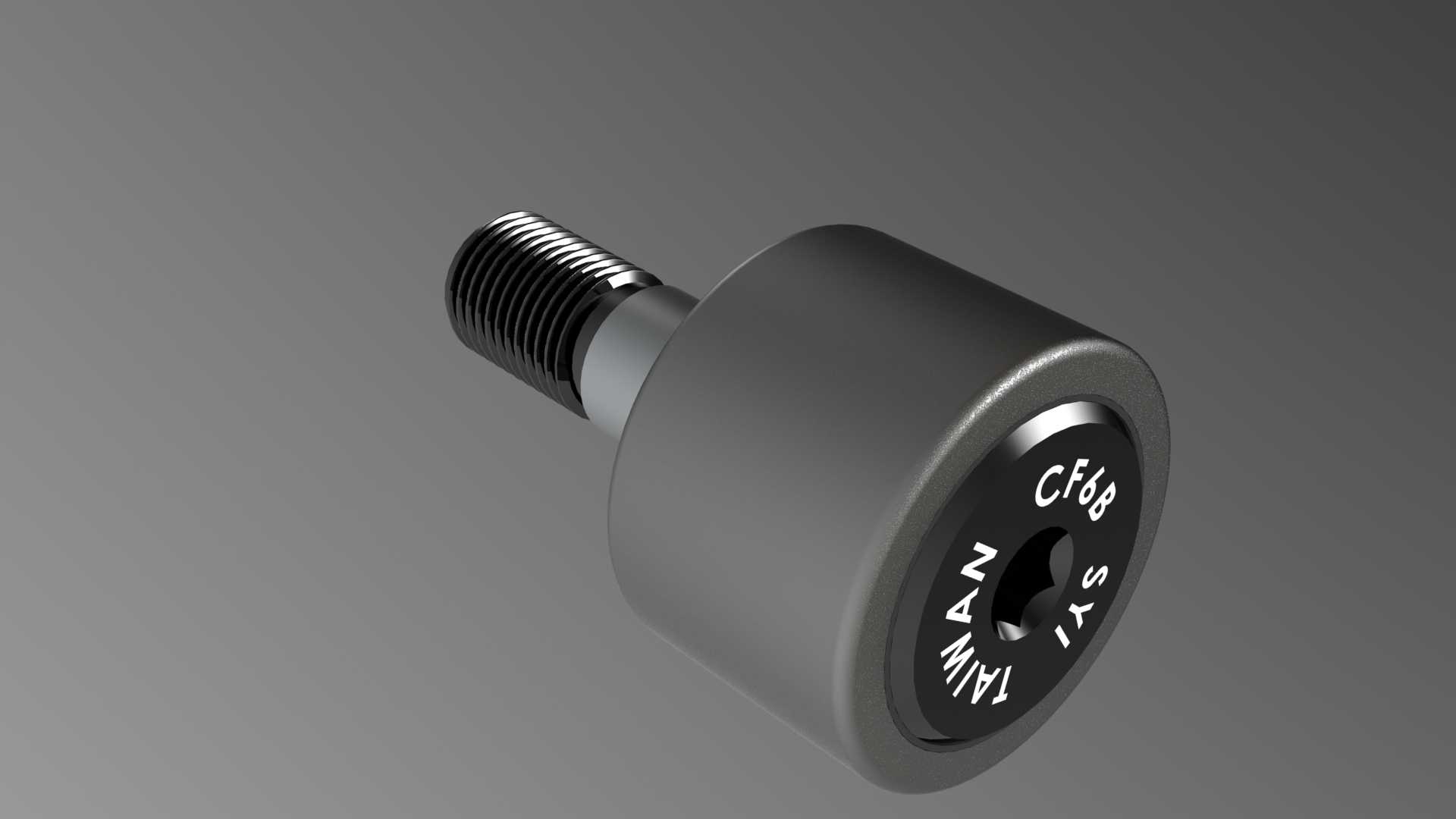

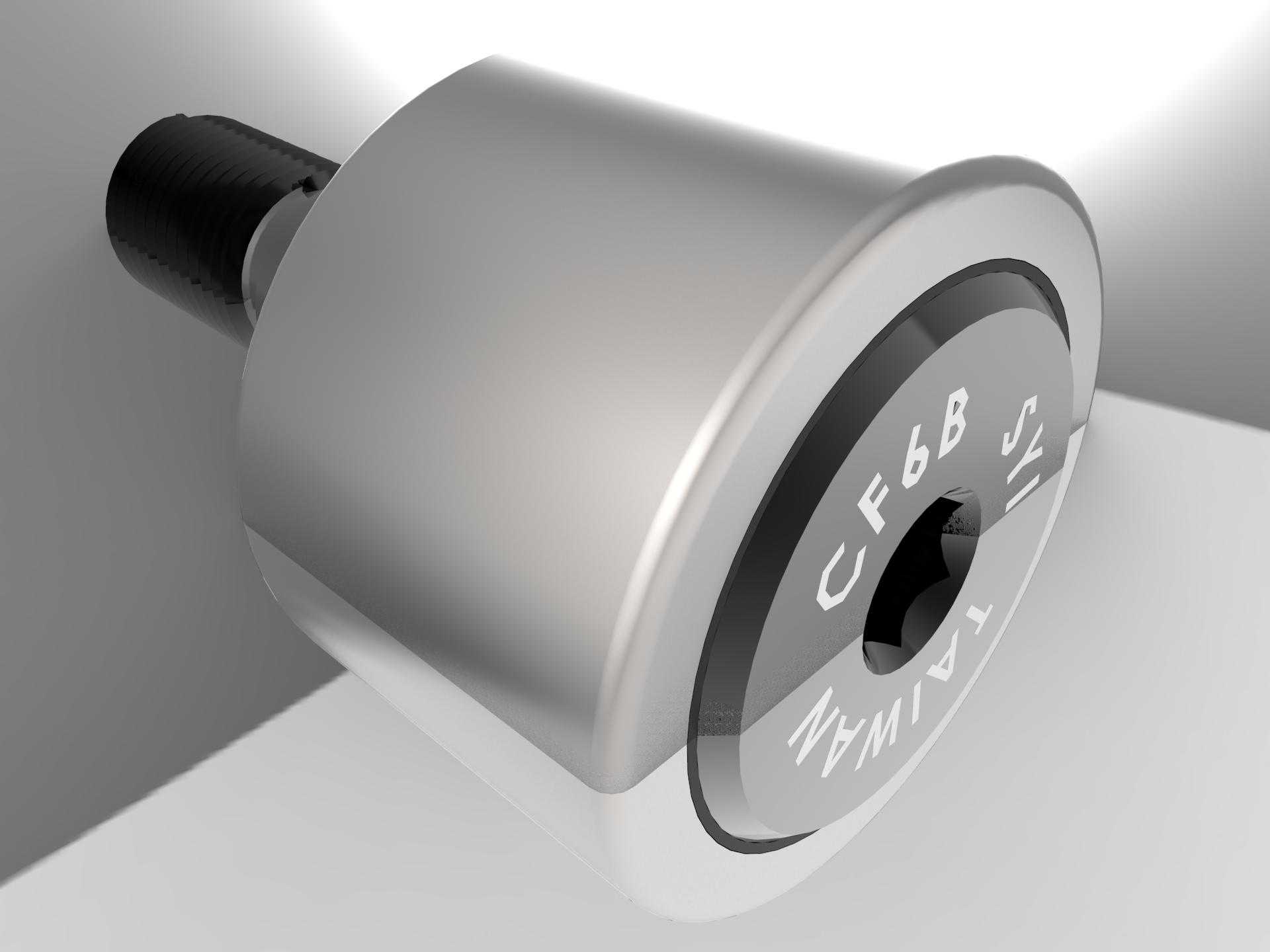

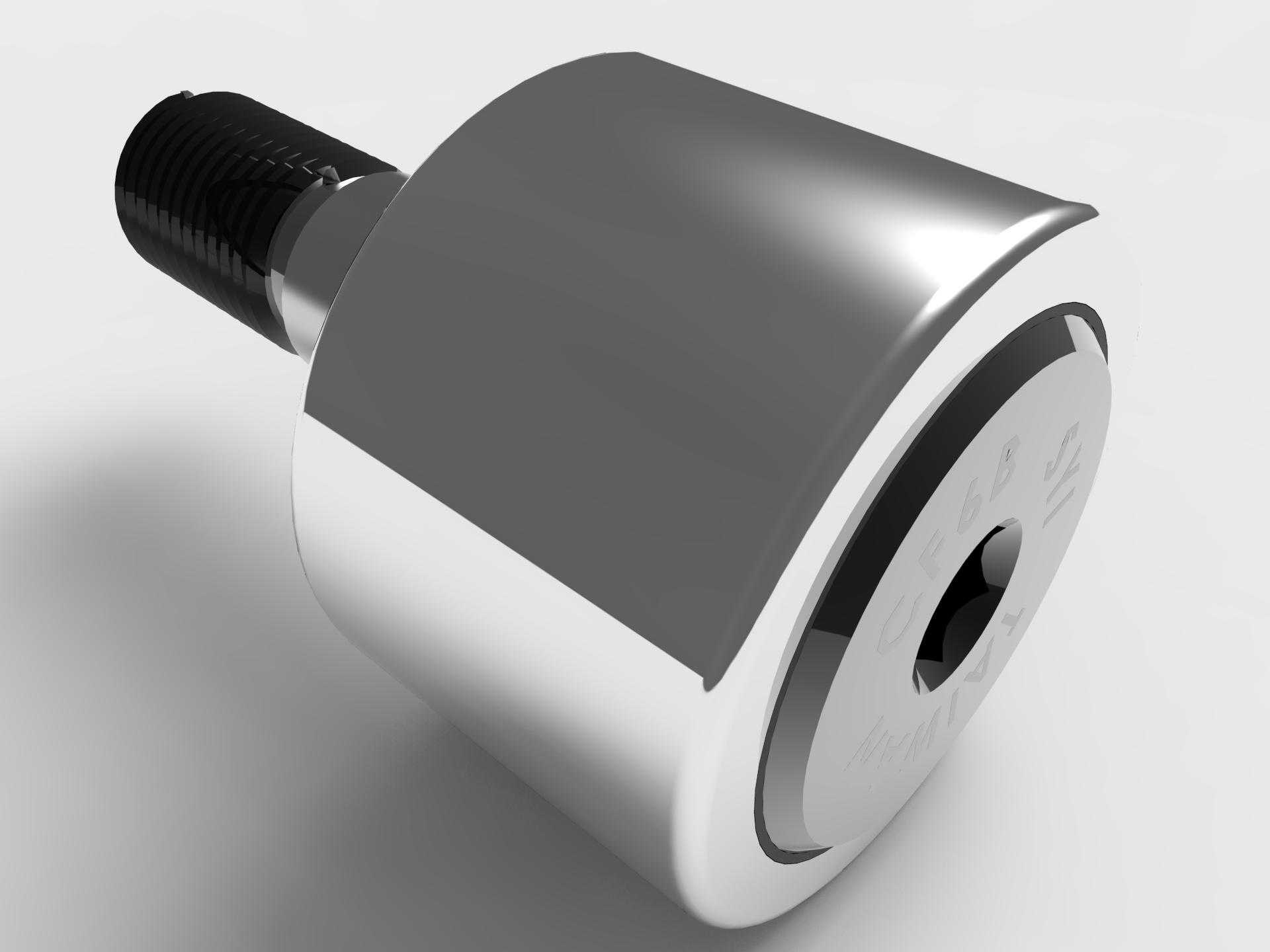

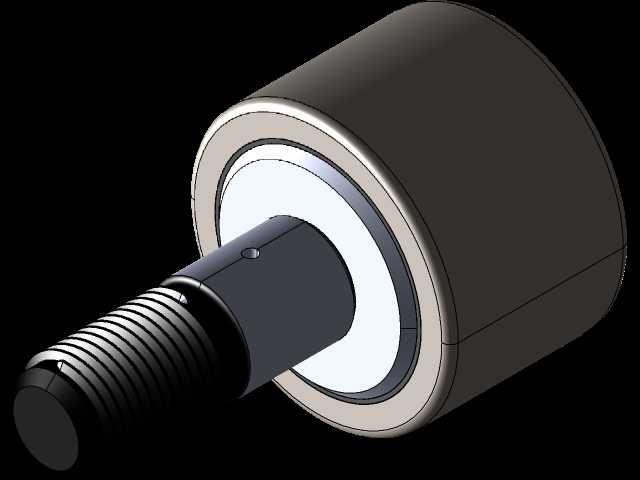

螺柱式履带支重轮是履带式行走机构底盘系统中的核心承重部件，广泛应用于小型工程机械、农用履带作业设备、微型履带运输车辆以及特种履带巡检机器人的行走底盘中，承担着将整机载荷均匀传递至履带板、约束履带横向窜动、保障履带沿预定轨迹平稳滚动的核心作用，是履带行走系统中直接接触履带轨面、承受交变冲击载荷的关键受力构件。该支重轮采用一体式螺柱安装结构，轮体主体为圆柱型承重工作面，表面做高硬度耐磨处理，可在砂石、泥泞、硬质铺装等多种复杂路面工况下长期滚动作业，有效降低轮面磨损速率，延长部件整体使用寿命；轮体内部集成滚动承载结构，可将轮体承受的垂直载荷、侧向冲击载荷平稳传递至安装螺柱，减少滚动过程中的摩擦阻力，提升行走机构的传动效率。设计过程中重点考量了安装便捷性与承载可靠性的平衡，侧置的外螺纹螺柱可直接穿入底盘架的对应安装孔位，通过螺母锁紧即可完成部件固定，无需额外设计复杂的安装支座结构，大幅简化了底盘架的加工工序，降低了整机装配的工时成本；轮体与螺柱的衔接位置做了过渡圆角强化处理，可分散交变载荷作用下的应力集中问题，避免长期受冲击出现衔接部位断裂的故障。外形尺寸方面，轮体的圆柱工作面宽度匹配对应规格履带的轨面接触宽度，既保证足够的接触面积降低单位面积压强，又避免轮体过宽与履带侧边发生运动干涉；螺柱的公称直径与伸出长度经过匹配计算，可适配常规厚度的底盘安装板，锁紧后螺柱末端预留足够的螺纹啮合长度，保障冲击工况下的连接可靠性；轮体的整体外径经过滚动半径匹配，可与同系列的驱动轮、导向轮、托链轮形成平顺的履带环绕轨迹，避免履带运转过程中出现跳齿、卡滞、异常磨损等问题。轮体端面的中心孔位为内部润滑结构的注油维护通道，可定期补充润滑脂降低内部滚动副的磨损，同时端面的密封结构可阻挡外部泥水、粉尘进入轮体内部，保障内部滚动部件的工作环境洁净，适配户外复杂作业场景的使用需求。
