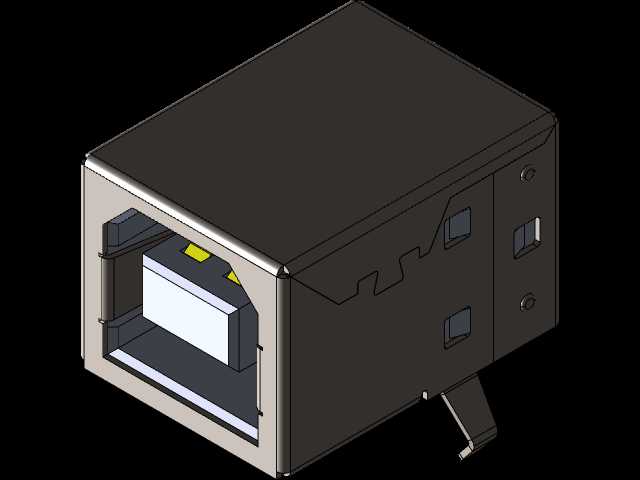

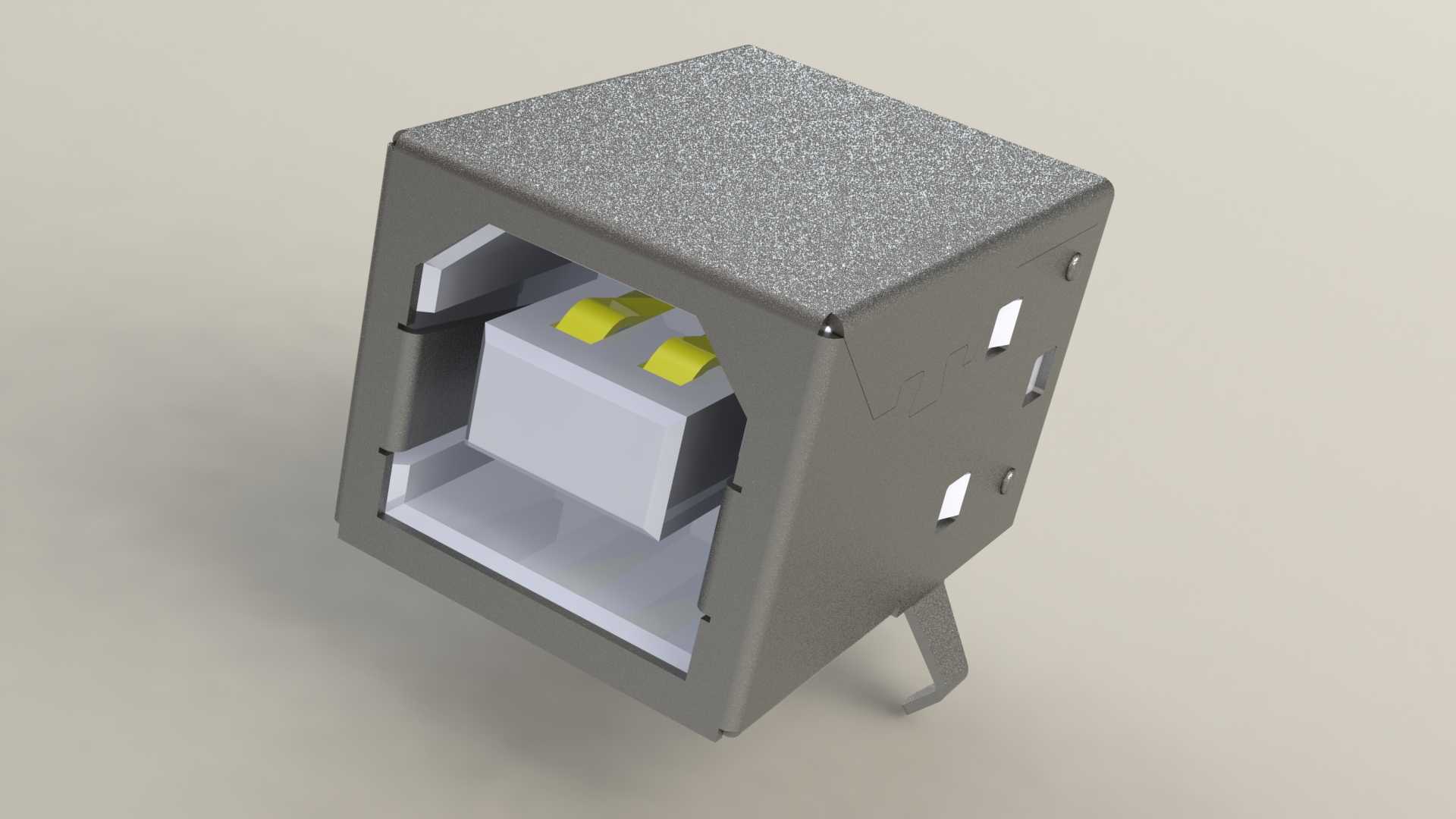

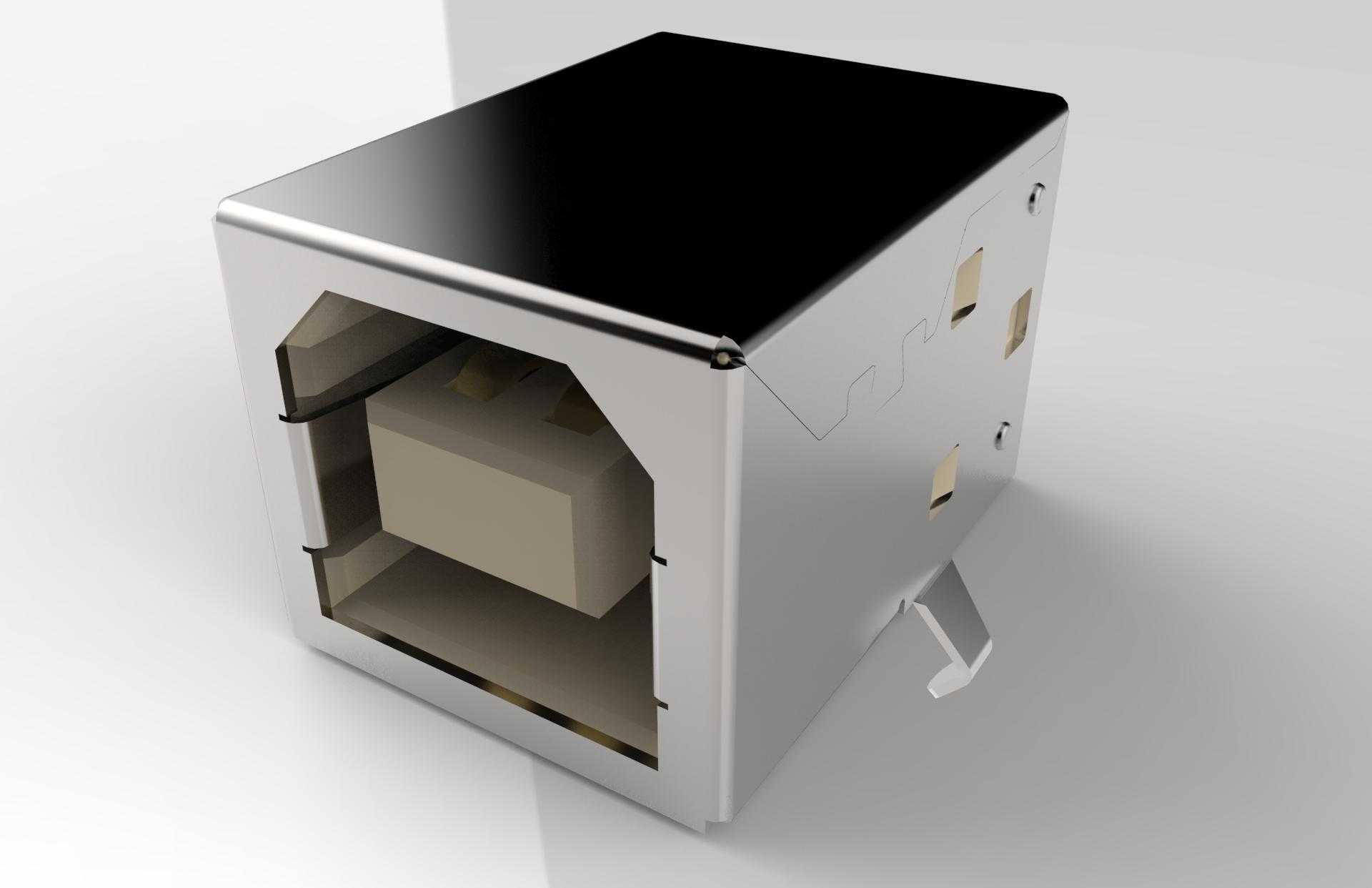

USB B型直角PCB板端插座结构设计

这款USB B型直角板端插座是电子设备内部实现有线数据传输与供电连接的核心接插部件，广泛应用于工业控制板卡、打印机、扫描仪、老式外置存储设备、嵌入式开发板、工业通讯模块等需要板端USB B型接口的设备场景中，承担设备与上位机、外接数据线之间的信号传输与小功率供电导通作用，是板级电路与外部线缆实现可靠物理连接的关键结构件。该插座采用R/A直角弯折设计，接口朝向与PCB板面呈90度垂直布局，能够适配设备侧方出线的结构需求，避免直插式插座占用PCB板面上方过多垂直空间，大幅压缩设备内部的纵向安装余量，尤其适合薄型壳体、侧置接口的电子设备装配场景，能够让设备外壳的接口开孔与插座对位精度更高，减少线缆弯折应力对焊点的拉扯损伤。产品整体采用金属屏蔽外壳包裹内部绝缘胶芯与接触端子的结构设计，金属外壳采用一体冲压弯折成型工艺，外壳侧边预留焊脚与固定弹片，在焊接到PCB板面时，除了引脚焊点的固定作用外，侧边的接地焊脚能够同时实现屏蔽层接地与结构加固双重作用，有效提升插座的抗外力冲击能力，避免频繁插拔导致的焊点松脱、接触不良问题。内部绝缘胶芯采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现高温变形、端子移位的问题，胶芯内部的接触端子采用高弹性铜合金材质冲压而成，表面做镀镍镀金处理，既保证接触时的导电性能稳定，降低接触电阻，又能提升端子的耐磨性能，满足上千次插拔的使用寿命要求。在安装边界设计上，该插座的焊接引脚采用标准间距排布，完全适配常规厚度PCB板的焊盘设计，金属外壳的定位柱能够在焊接前插入PCB对应的定位孔中，实现装配时的预固定，提升SMT贴片或手工焊接时的对位精度，插座外露接口的外形尺寸完全符合USB B型接口的通用物理规范，能够与标准USB B型公头实现顺畅插拔配合，不会出现卡滞、松脱的问题。外壳上设计的弹性卡扣结构，在公头插入后能够提供适度的卡持力，避免设备移动、线缆拉扯时出现接口意外脱落导致的连接中断问题，同时金属屏蔽外壳能够有效隔绝外部电磁干扰对内部传输信号的影响，提升数据传输过程中的稳定性，减少信号丢包、传输错误的概率，在工业强电磁干扰的应用场景下也能保持可靠的连接性能。
